Las motocicletas Harley Davidson con puerto OBD de 6 pines se pueden conectar a una aplicación y poder ver los parámetros que va grabando la EMC. Velocidad, rpm, marcha engranada, errores etc.  Mediante un GPS también se pueden visualizar los recorridos con todos los datos y visualizarlos en tiempo real en un teléfono Android.

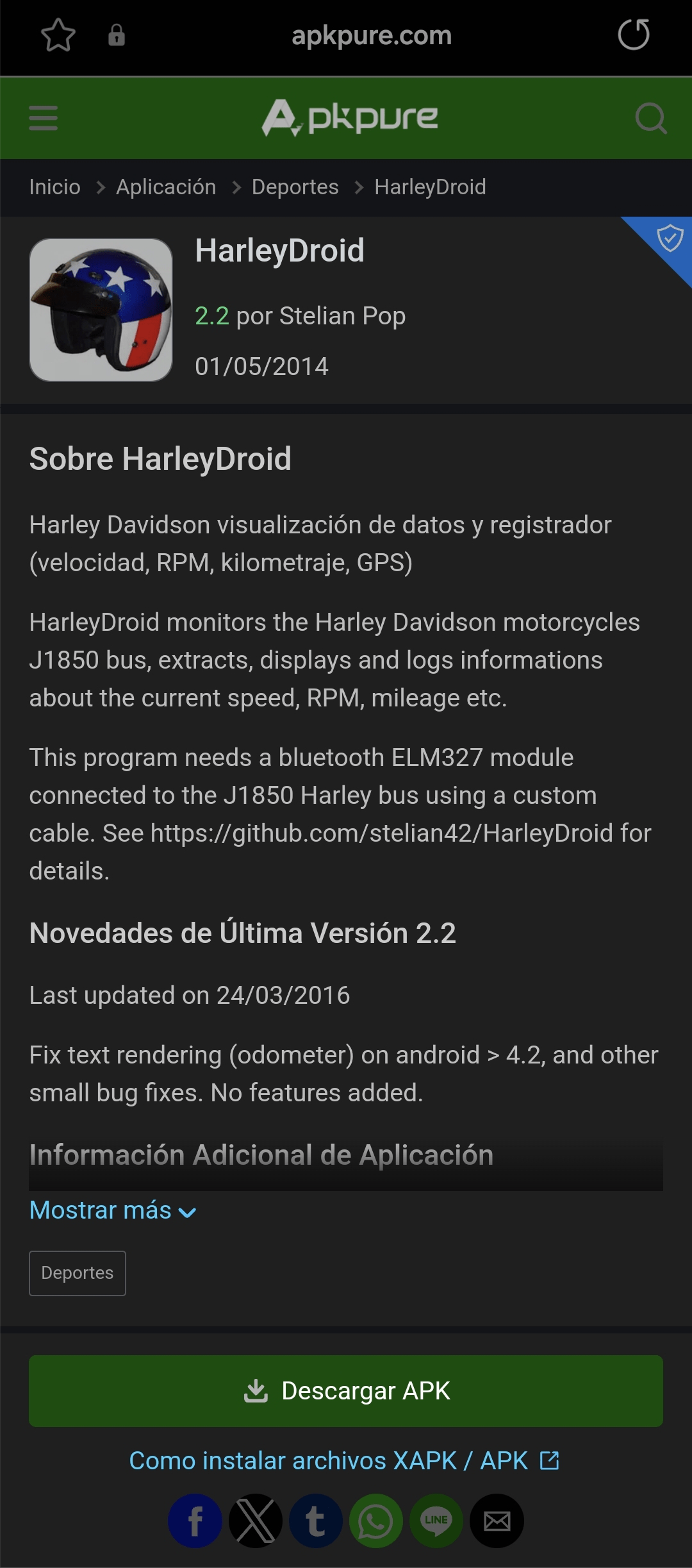

La aplicación es Harley Droid

Harley Droid App

Necesitaremos un cable OBDII de 6 pines en eBay, Amazon está disponible. También lo podemos fabricar.

Cable OBDII

Materiales

  • 1 x Deutsch terminal connector DT064S-CE06 (or HD 72114-94BK)
  • 1 x Deutsch wedge lock W4S-P012 (or HD 72154-94)
  • 3 x Deutsch pin socket 0462-201-16141 (or HD 72191-94)
  • 18 AWG (0.75mm2) 3-Wire cable
  • 1 x J1979 female connector (automotive shops)

El esquema

Harley data port   16 pin J1979 connector (ELM327)

———————————————————

(x) 1

(brown) 2 ————- ground ——- 4 and 5 (ground)

(green) 3 ————- data ———-  2 (J1850+)

(white) 4 ————- +12V ———-



Aquí la información detallada está en la página de descarga de la aplicación



Para conectar al teléfono necesitamos una herramienta de diagnóstico, un accesorio ELM327 wifi.

M327 Wifi
ELM327 Wifi

Con esto ya podrás disponer de todos los datos de tu motocicleta por  unos 20€ si compras en webs como AliExpress etc.

La conectividad con la motocicleta, depende de las funciones disponibles de la EMC y la aplicación, revisar bien antes de comprar los accesorios.

Si no disponemos del cuentakilómetros original o uno compatible, no tenemos acceso al menú de errores. Con esta aplicación, los podemos ver y borrar. También es posible con los conocimientos electrónicos y una pantalla apropiada, usarlo como infotainment, sustituyendo al cuentakilómetros analógico.



Hay otras aplicaciones como MotoLink que usa otro conector propio que funciona con bluetooth.

J1850 DG-MSDKHD4

Harley-Davidson OBD-Smartphone 4-pin J1850 DG-MSDKHD4



Características



  • Ver los códigos de avería registrados en cada ECU o en un informe global.
  • Ver la misma información que cualquier herramienta de diagnosis profesional/de taller.
  • Borrar los códigos de avería/quitar la luz de avería (MIL) en el cuadro.
  • Crear un informe de las averías para guardar o enviar por email.
  • Grabar el historial de las averías, para compartir con otros usuarios.
  • Visualiza los valores/parámetros de los sensores en tiempo real – Live Engine Data.
  • Visualiza un cuadro virtual en tiempo real.
  • Comprobar las especificaciones de los ECUs y el número VIN.
  • Cambiar las unidades de medida entre US y métrico.
  • Sin limitaciones en la cantidad de motos que se puede diagnosticar.
  • Apps disponible para Apple (iOS 7 y más adelante) y Android (4.3 en adelante) en español, inglés, francés, italiano y alemán.
  • Actualizaciones de software y firmware gratis.
  • Está previsto añadir funciones de modificación de los ECUs a los apps.
Visualizar datos

Aunque este sistema tiene el inconveniente de su precio, más de 100€ y solo es compatible con algunos sistemas de inyección de HARLEY DAVIDSON, si está remapeada con un mapa personalizado aftermarket, no funciona.

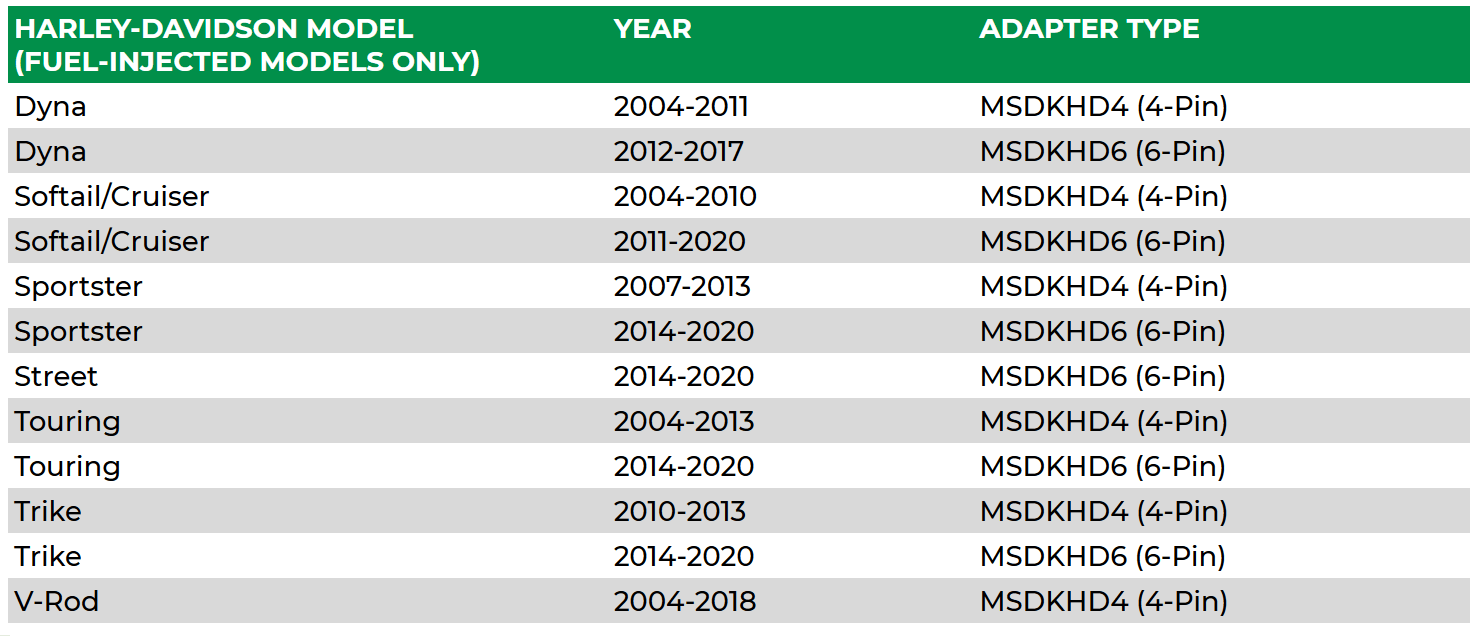

Antes de gastar dinero, comprobar bien la compatibilidad con vuestra motocicleta en la web del fabricante y si tenéis un conector de 4 o 6 pines en la motocicleta.



Recordar antes de hacer nada en vuestra Harley, desconectar el máxifusible o encomendados a un ser superior.

También es importante advertir que modificar cualquier dato de la ECU sin saber que estamos haciendo, puede llegar a provocar una avería en este elemento tan vital de nuestras motocicletas.



En caso de necesitar realizar cambios de programación os recomendamos contactar con Johnny Maracas, el gurú de las reprogramaciones.



Si  tienes alguna duda  sobre Como conectar una Harley Davidson al puerto OBD2, puedes consultarnos cualquier problema, o hacer alguna aportación o enmienda, por nuestro Telegram o por el e-mail de nuestra web

Esperamos que os sirva de ayuda.
