Desde que ha aparecido una Low Rider ST en nuetra vida, lo primero que nos vino a la mente era ponerle un kit de altavoces. Hoy aprenderemos cómo instalar el kit de audio Rockford Fosgate en una Low Rider ST.

Este post será un poco más largo de lo habitual. Intentaremos ser lo más gráfico posible mostrando paso a paso lo que hemos hecho. Más que nada porque hay pasos que son un poco delicados a la hora de tocar la parte elécrtica.

Materiales

  • Kit Harley Davidson RockFord Fosgate Part Nº:76200037
  • Llave Allen 5/32

  • Llave Allen 9/64
  • Llave Torx 25 + carraca

  • Pinza picoloro o la que tengáis a mano

  • Llaves extractora Molex o en nuestro caso usamos una aguja de máquina de coser.
  • Papel o trapos para limpiar

  • 1 birra o 2

Vemos la burra muy sucia pero al llegar estos ¨chuches¨, nos sacan una sonrisa y como un niño, nos ponemos impacientes para instalarlo y no podemos esperar más. Por lo tanto, primero instalaremos el kit y luego le daremos un merecido baño para que quede lista para ir a hacer la ruta del silencio.

Antes de empezar, recordar quitar el maxifusible o hay riesgo de muerte.

Lo primero que tenemos que hacer es quitar el asiento. Para eso necesitamos sacar el tornillo que lo sujeta.

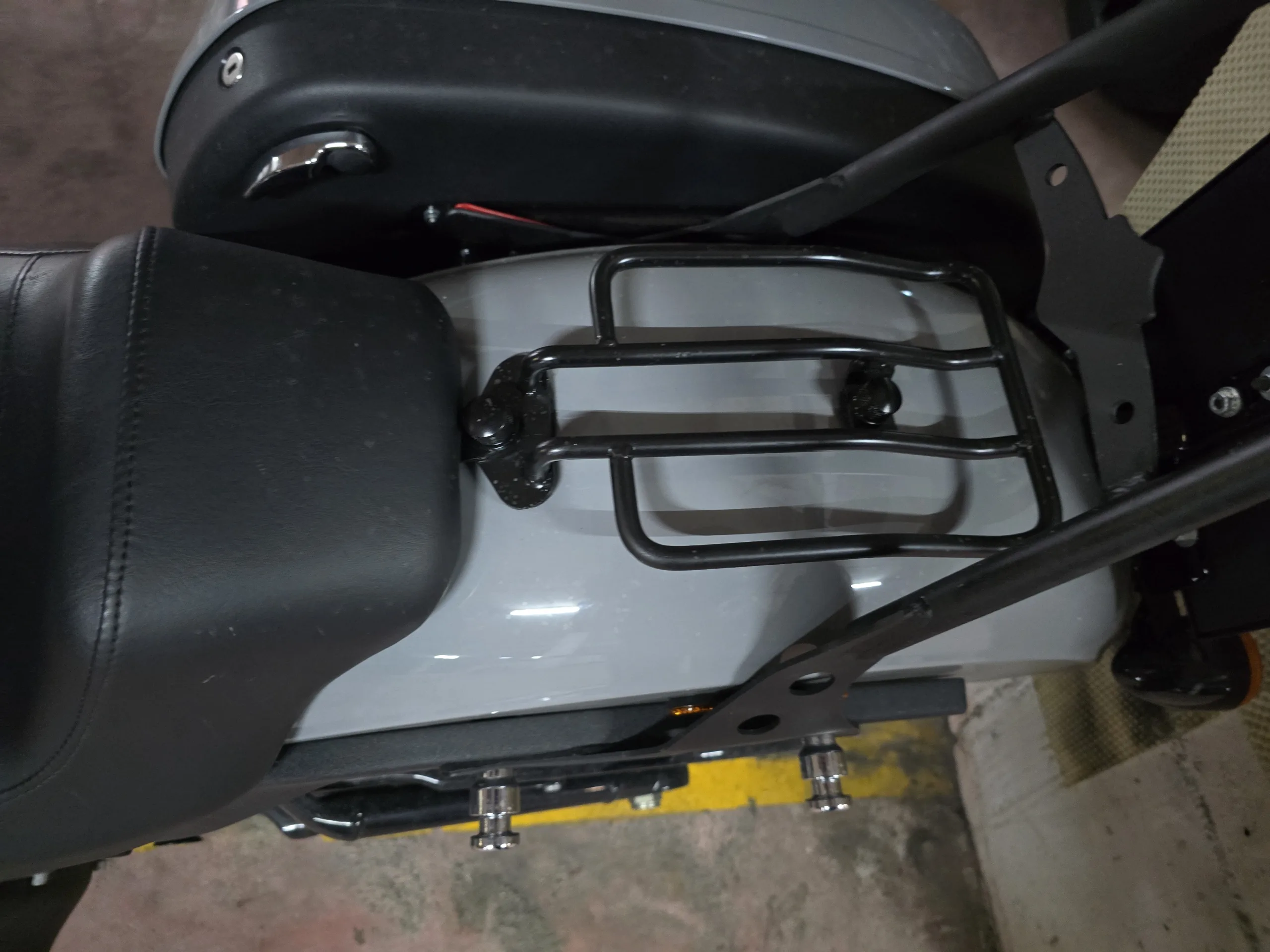

Lo primero es sacar el asiento

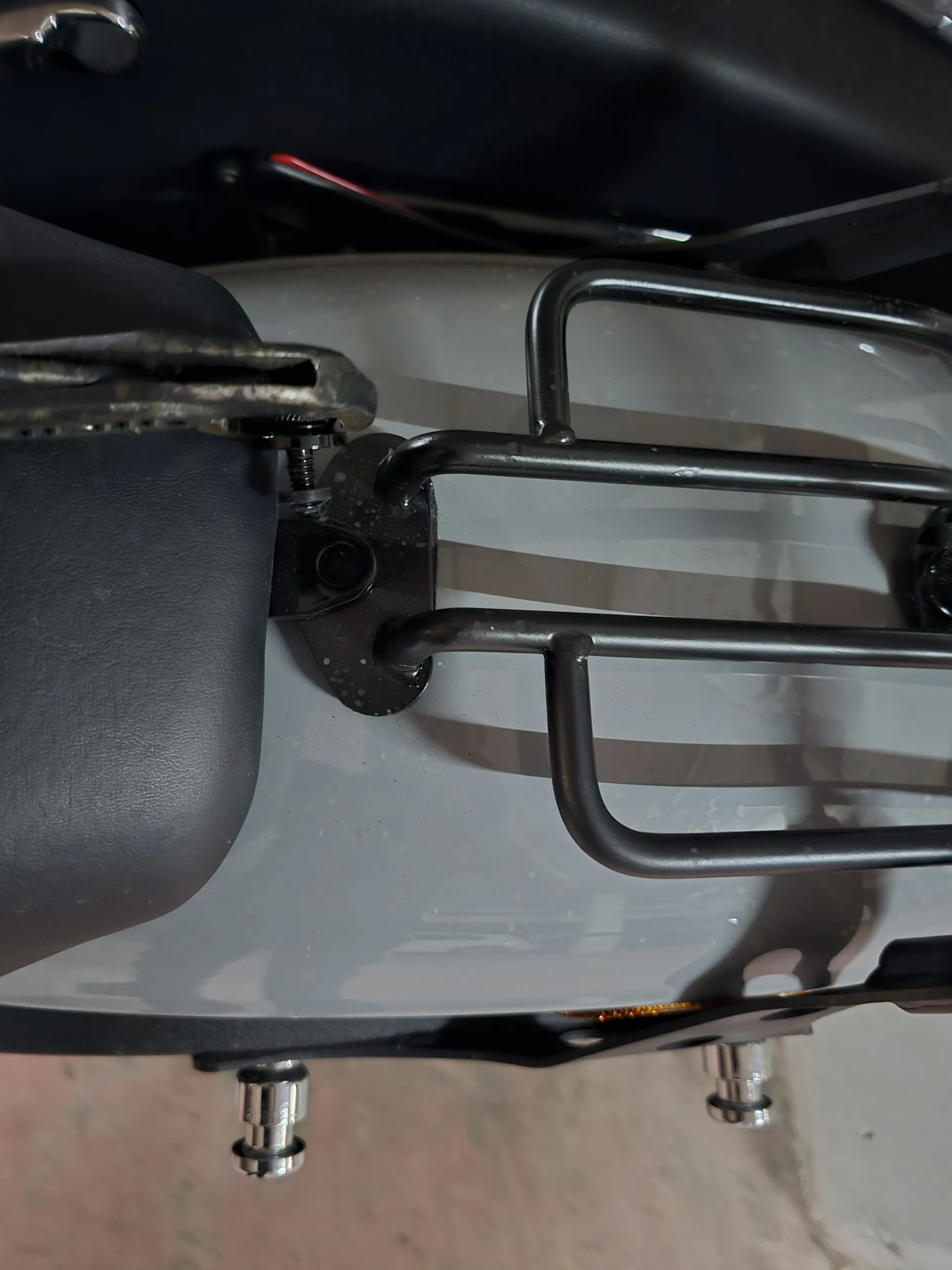

Con la ayuda de una llave aflojamos el tornillo

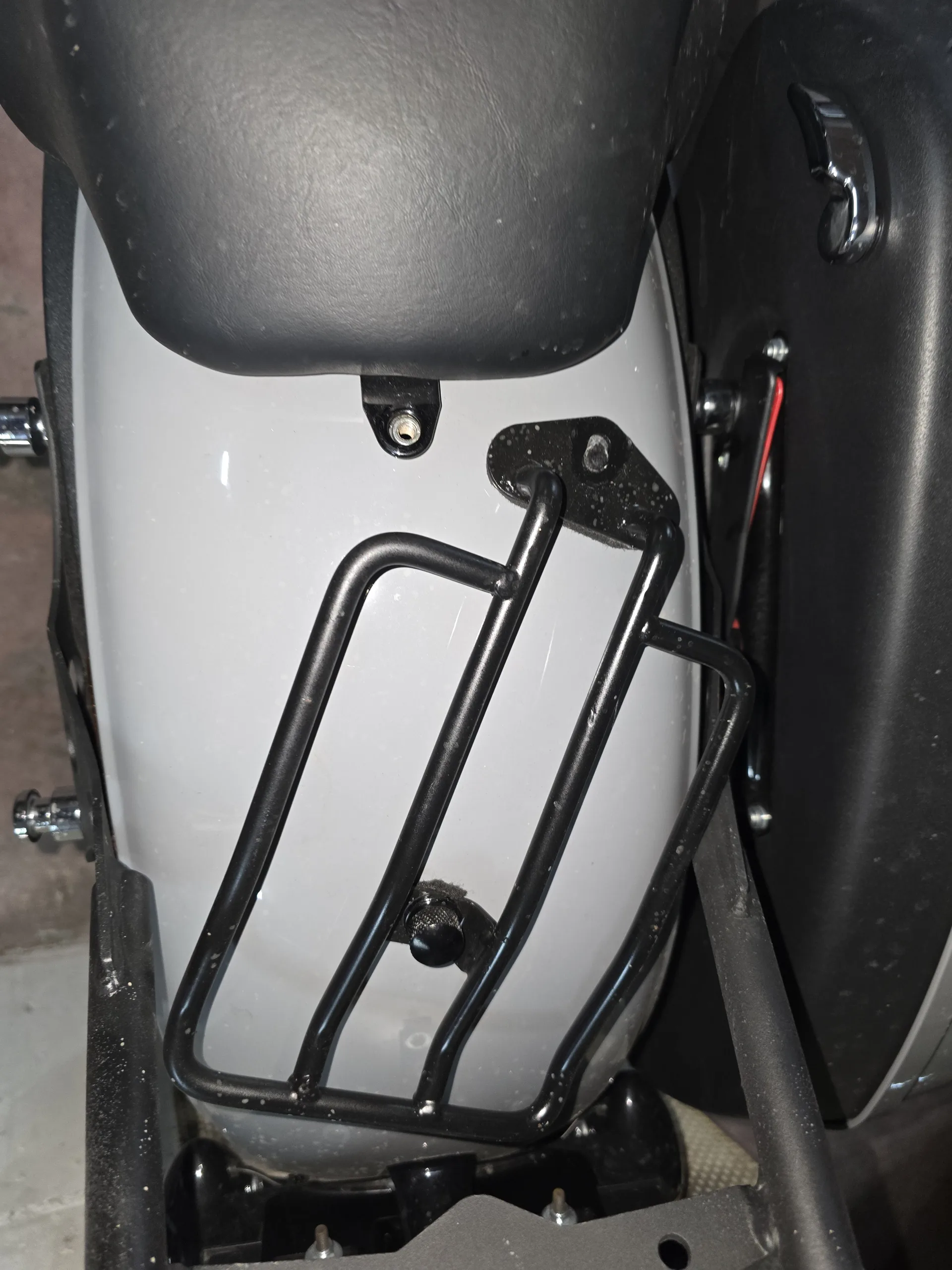

Giramos la parrilla

Luego será necesario extraer las tapas laterales tanto del lado izquierdo como del derecho. Para eso necesitamos las llave Allen 5/32

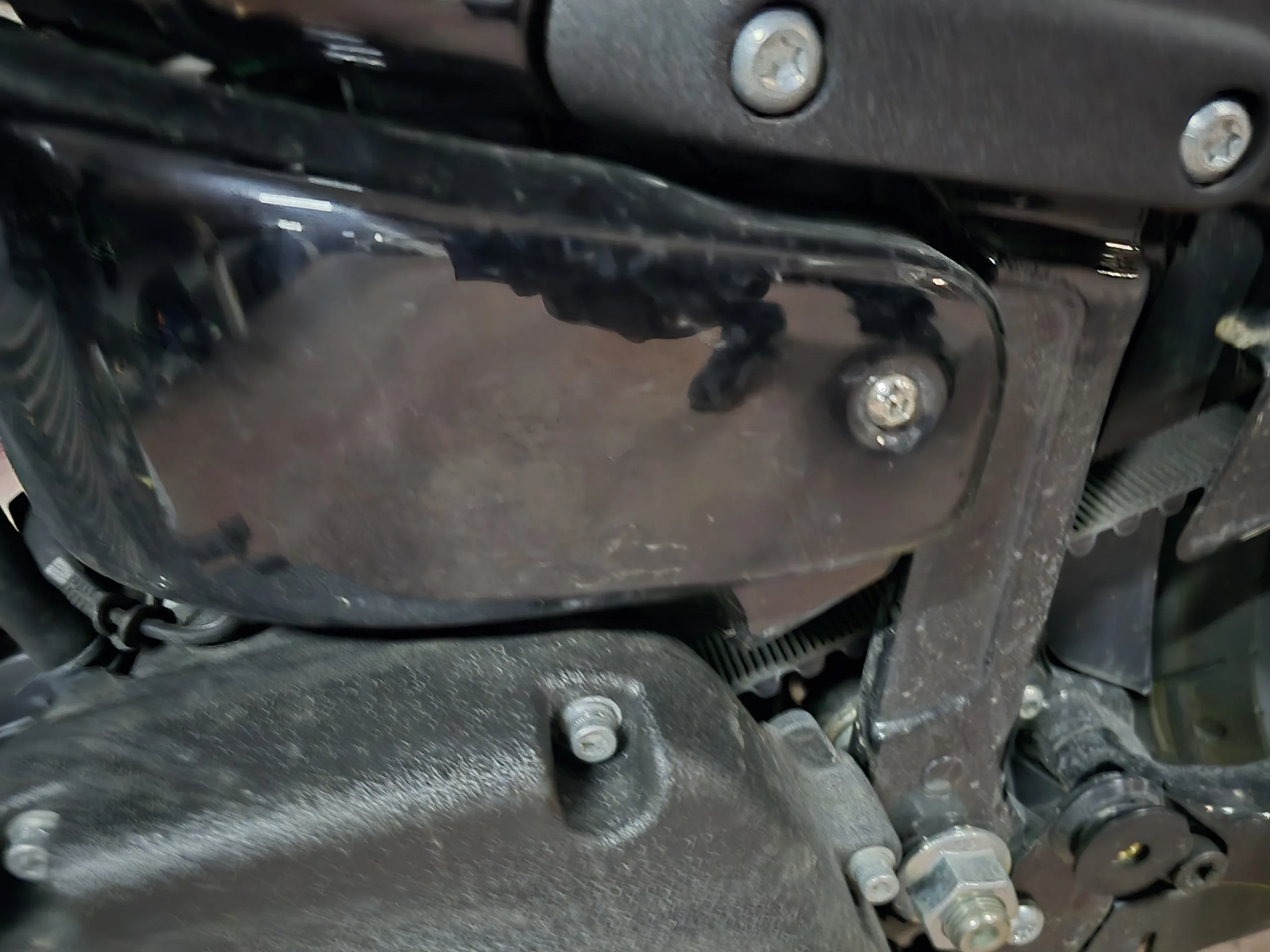

Luego sacamos la tapa lateral izquierda para extraer el maxifusible

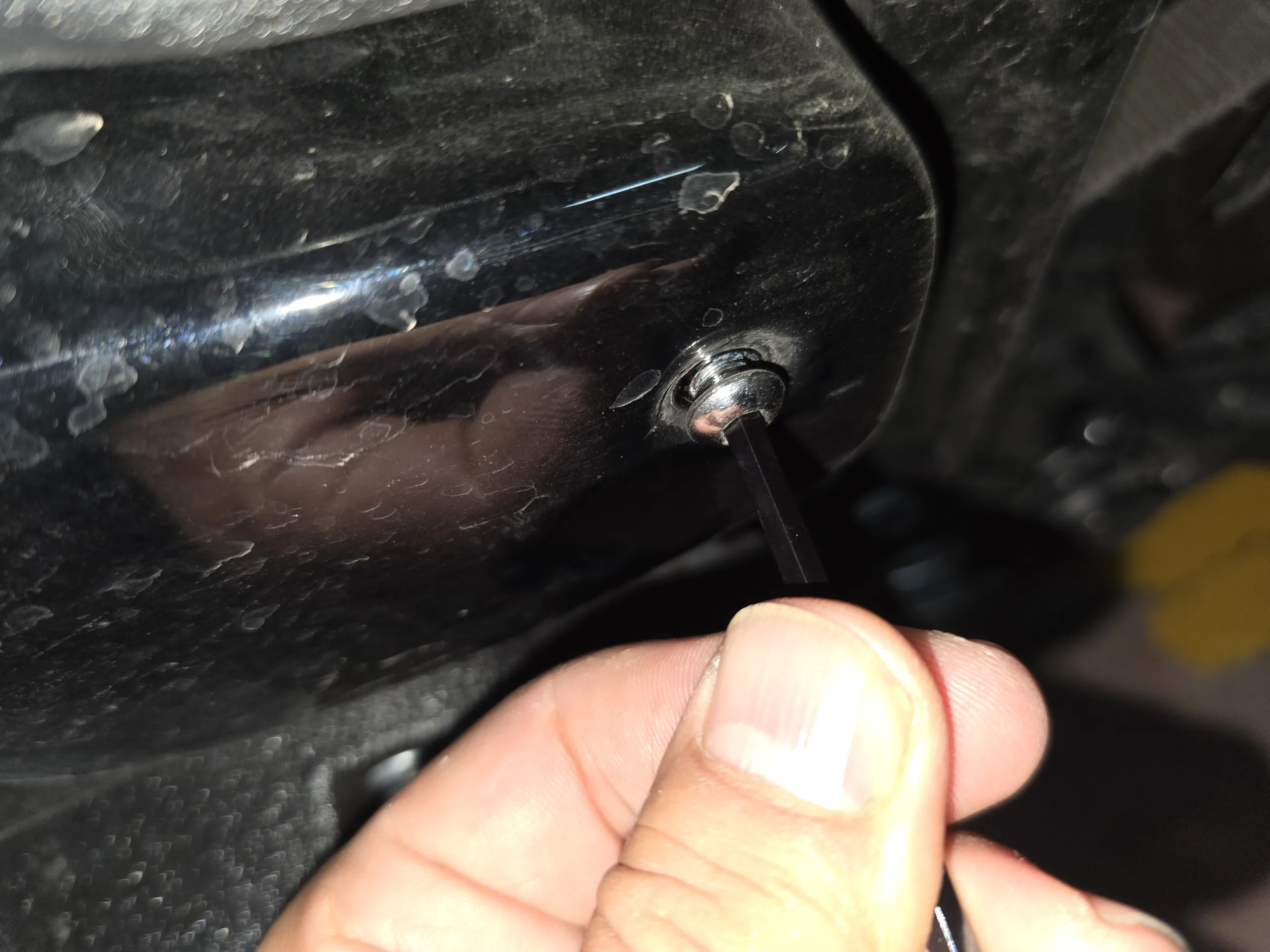

Vamos desenroscando

Ahora ya que tenemos la llave en mano aprovechamos y sacamos la tapa del otro lateral.

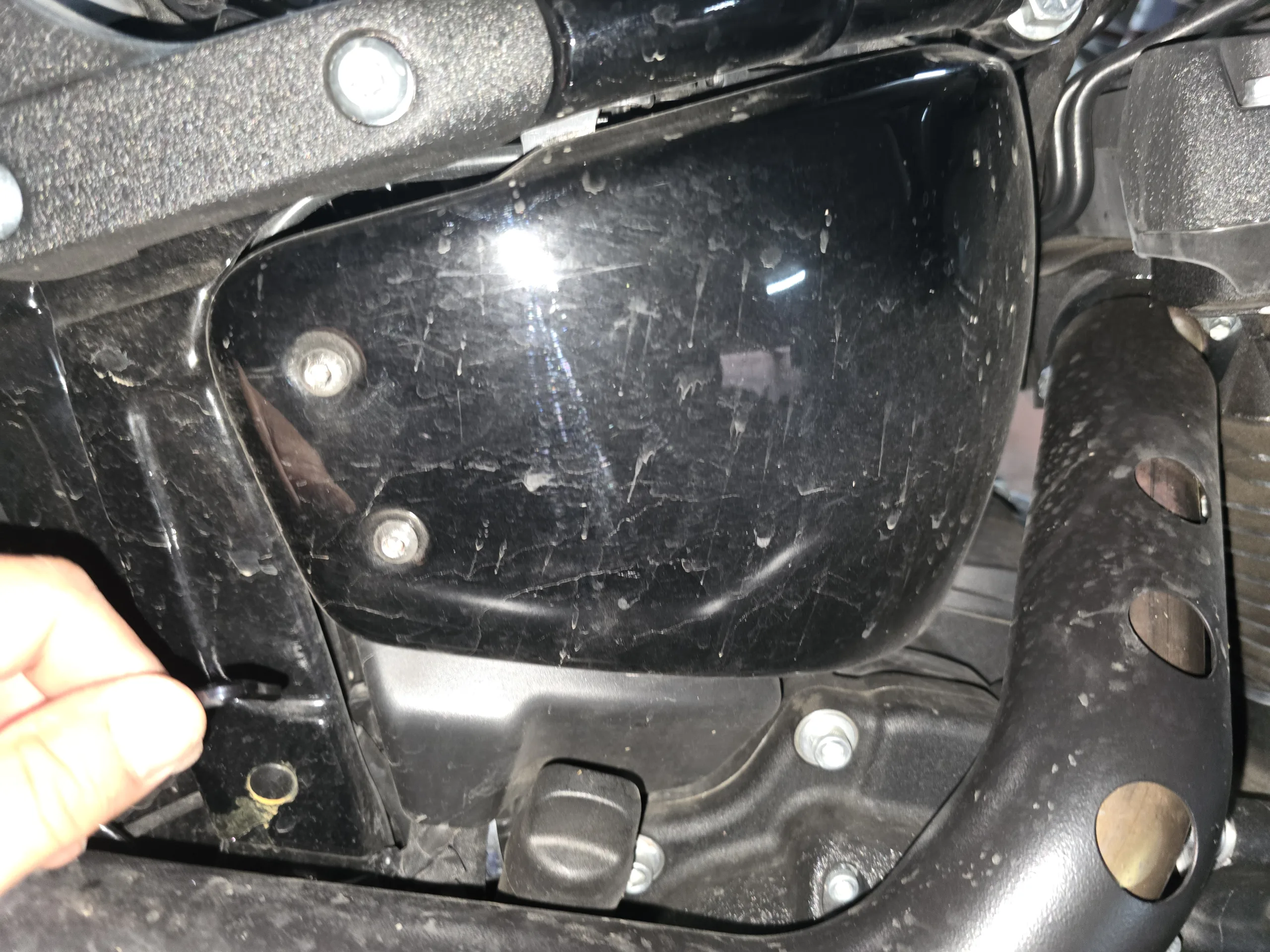

También sacaremos la tapa lateral derecha

Primero el de abajo, luego el de arriba y sacamos la tapa.

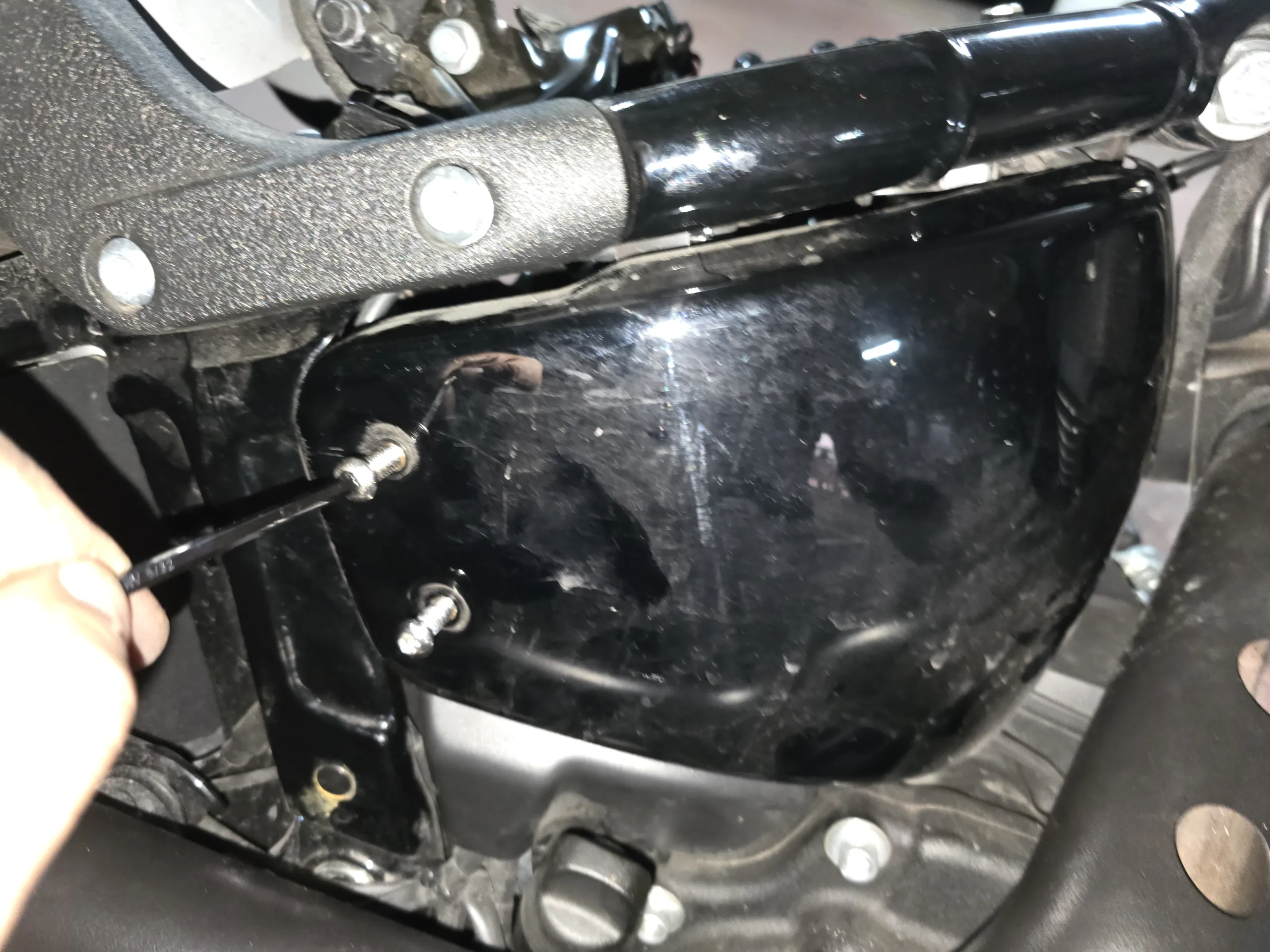

Primero el de arriba y luego el de abajo

Luego damos ignición y vamos a donde está el maxifusible para sacarlo.

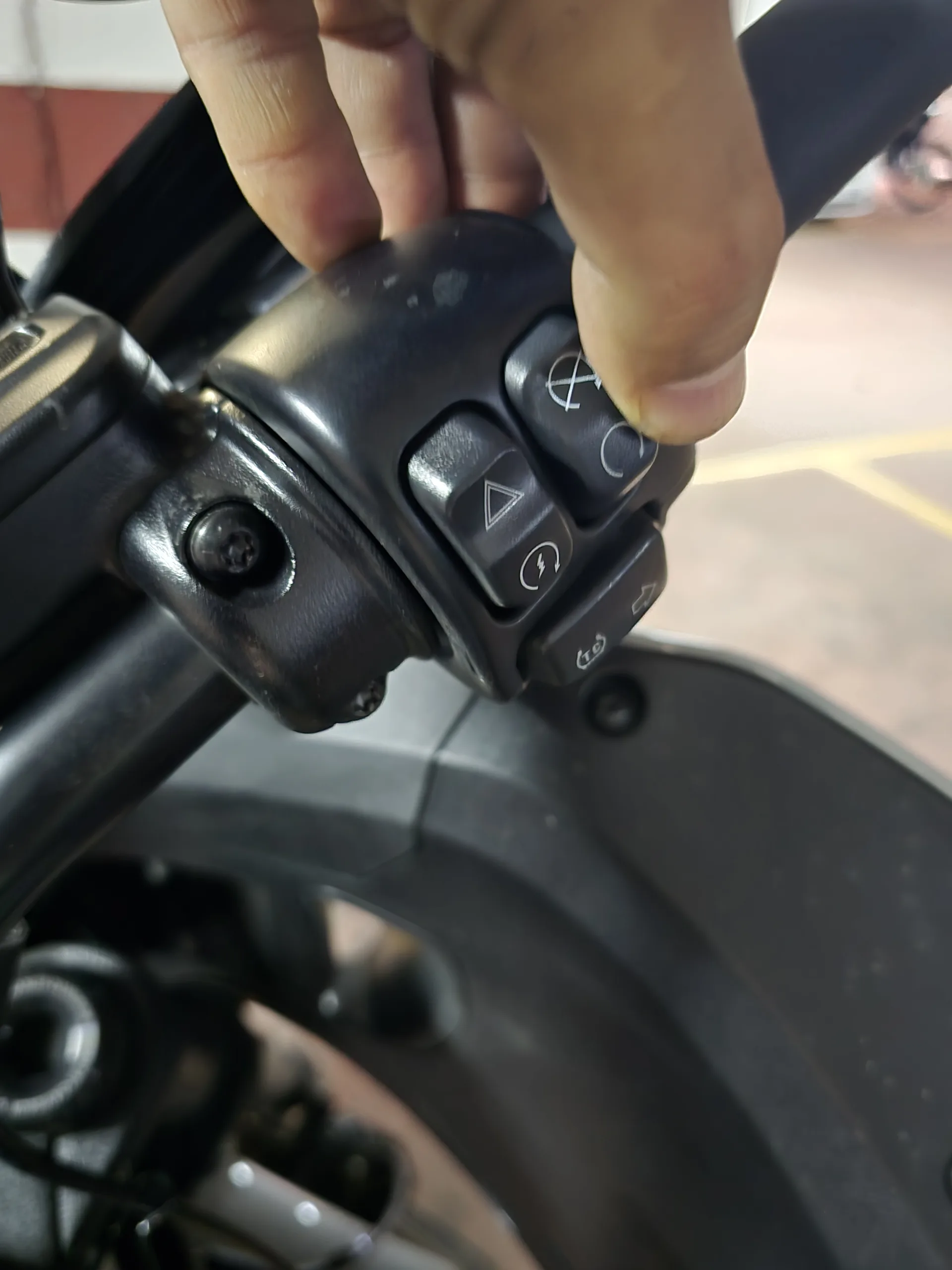

Ponemos la ignición y ya estamos listos para sacar el maxifusible

Deslizamos el conector hacia la izquierda y la sacamos de la guia. Luego sacamos la tapa y veremos los fusibles.

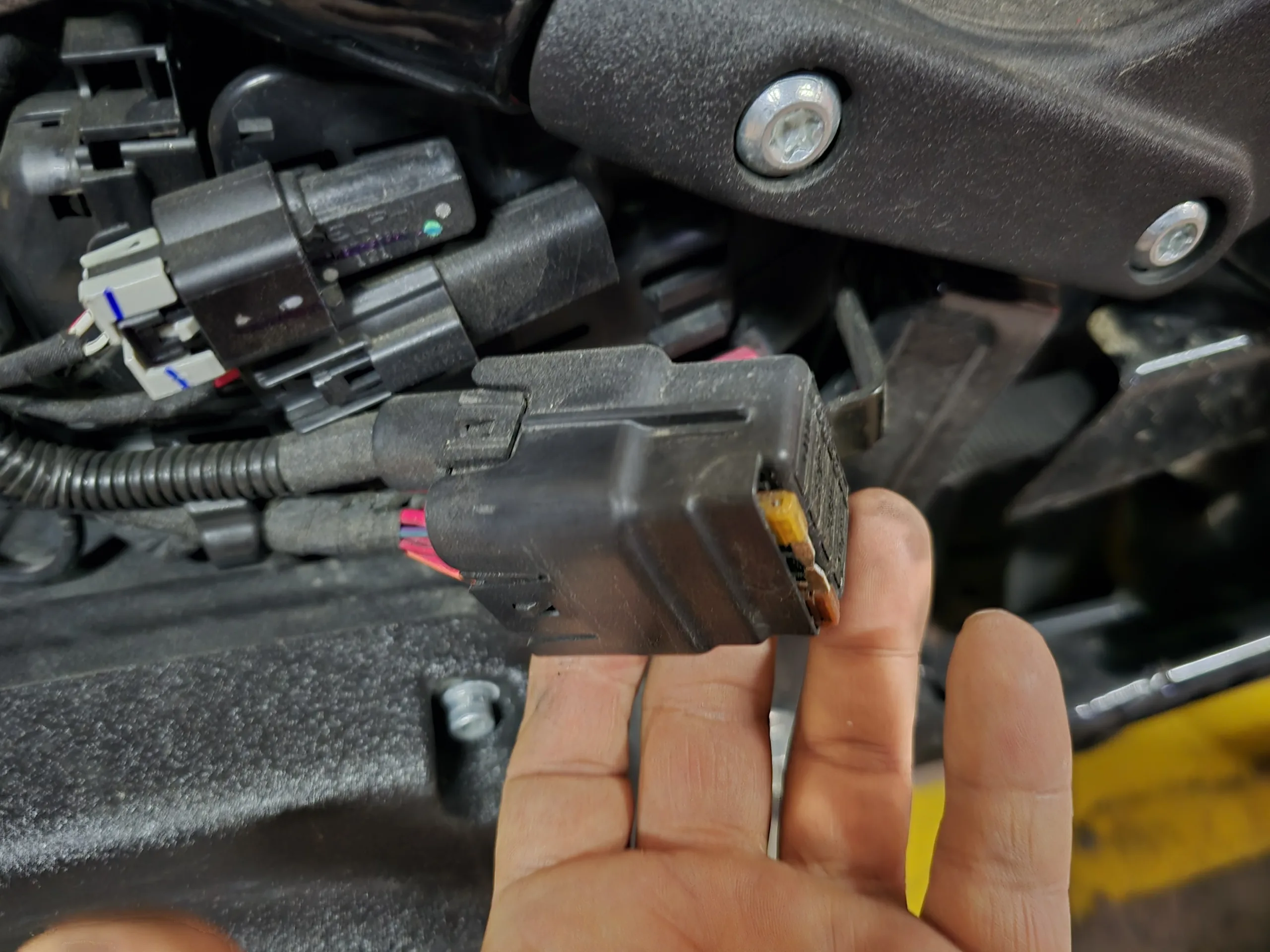

Extraemos la tapa protectora de fusiles

Una vez sacada la tapa, ahora sí estaremos listo y  quitamos el maxifusible

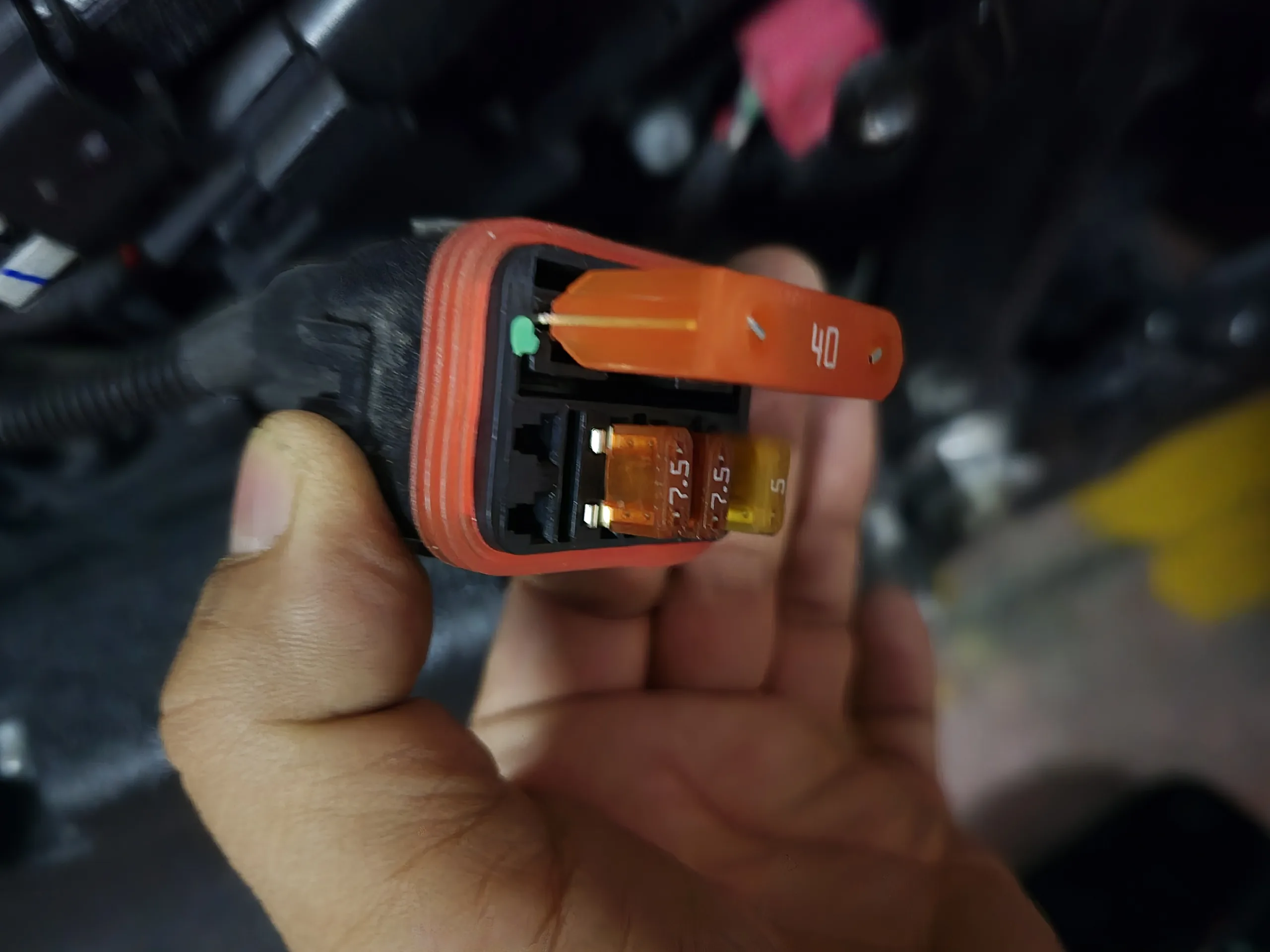

Extraemos el maxifusible de 40

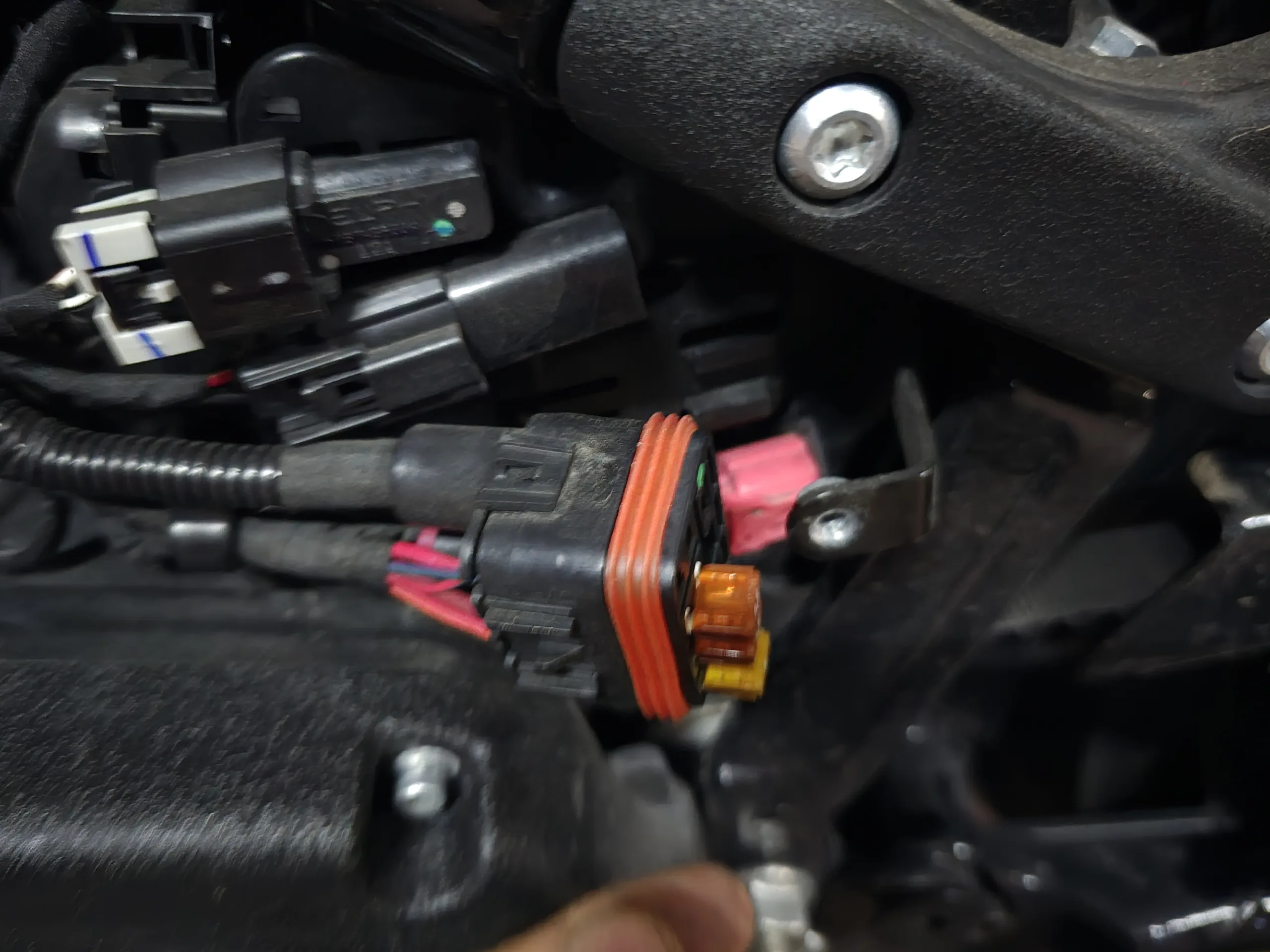

Una vez sacado, volvemos al manillar derecho y apagamos nuestra moto

Apagamos nuestra moto cortando la ignición desde el manillar y nos vamos al lateral derecho para quitar el embellecedor inferior y luego el embellecedor de la batería.

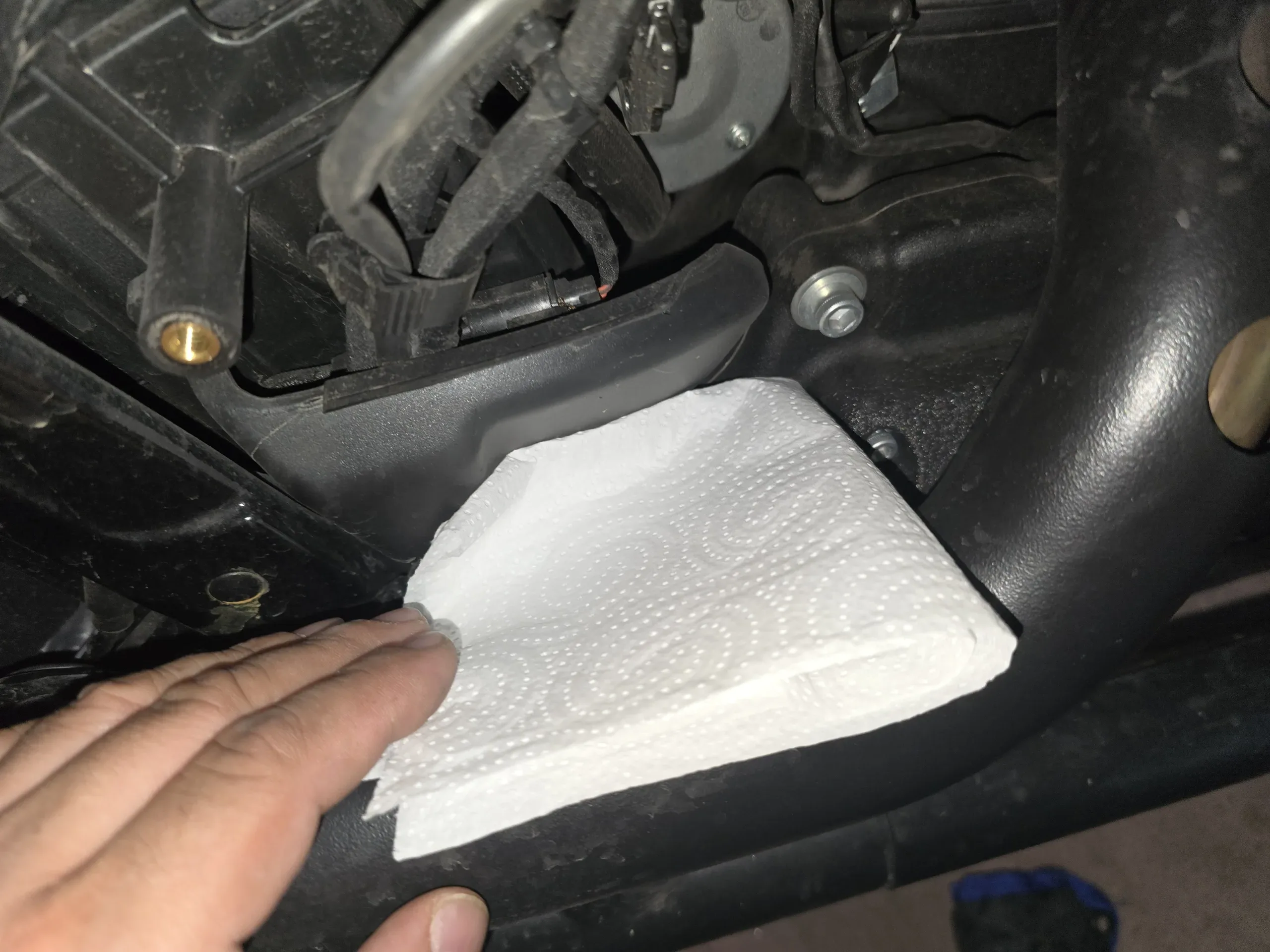

Ahora procedemos a tapar en agujero

Es muy importante tapar la entrada de aceite con algún papel o cartón para que no le caiga nada dentro mientras tocamos nuestra burra.

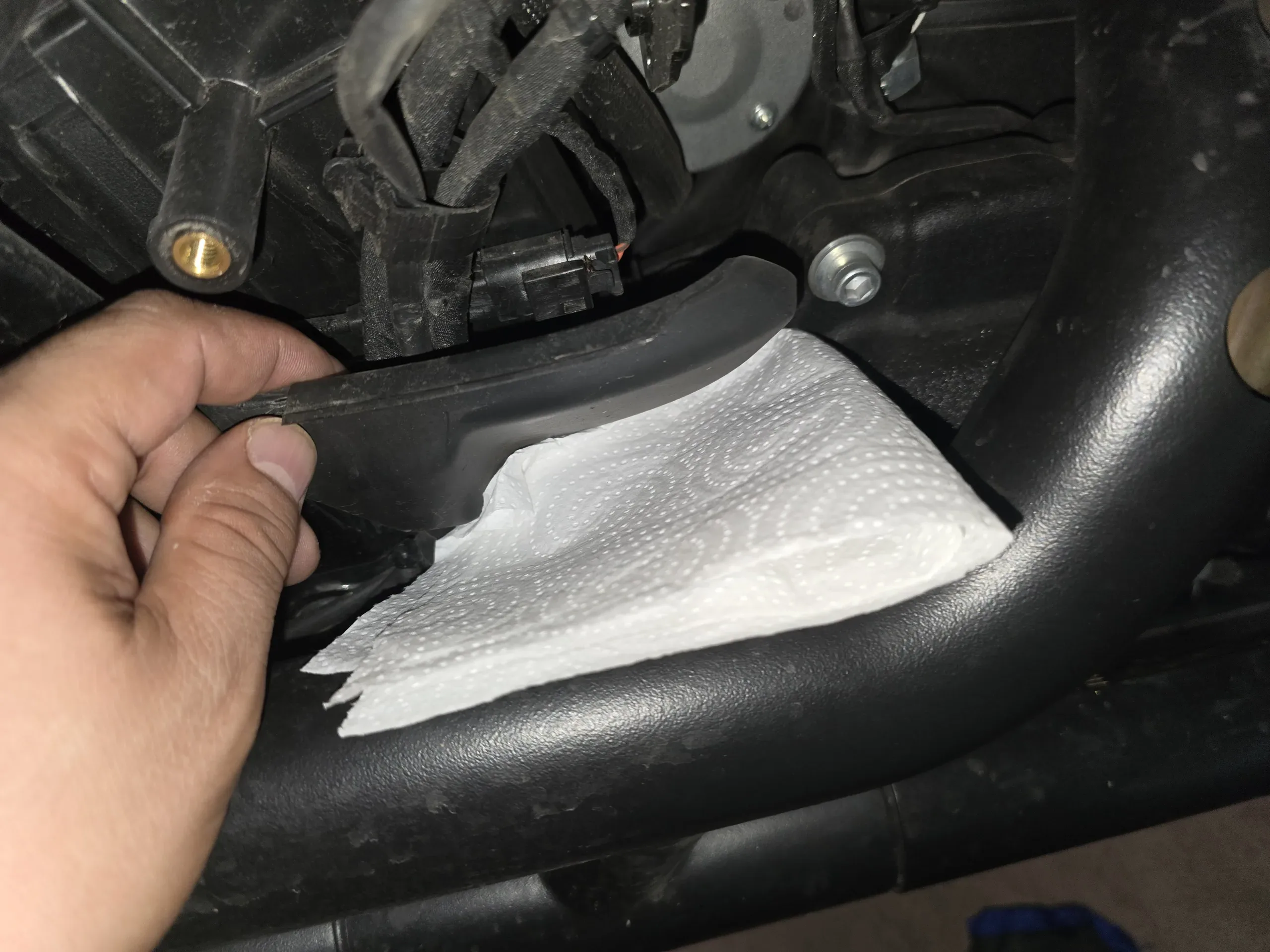

Ahora quitamos el embellecedor. Tiene dos pestañas a la izquierda y una  a la derecha abajo.

Quitamos el embellecedor y tapamos bien la entrada de aceite

Ya tenemos espacio y podremos quitar el tornillo del borne negativo  de la batería.

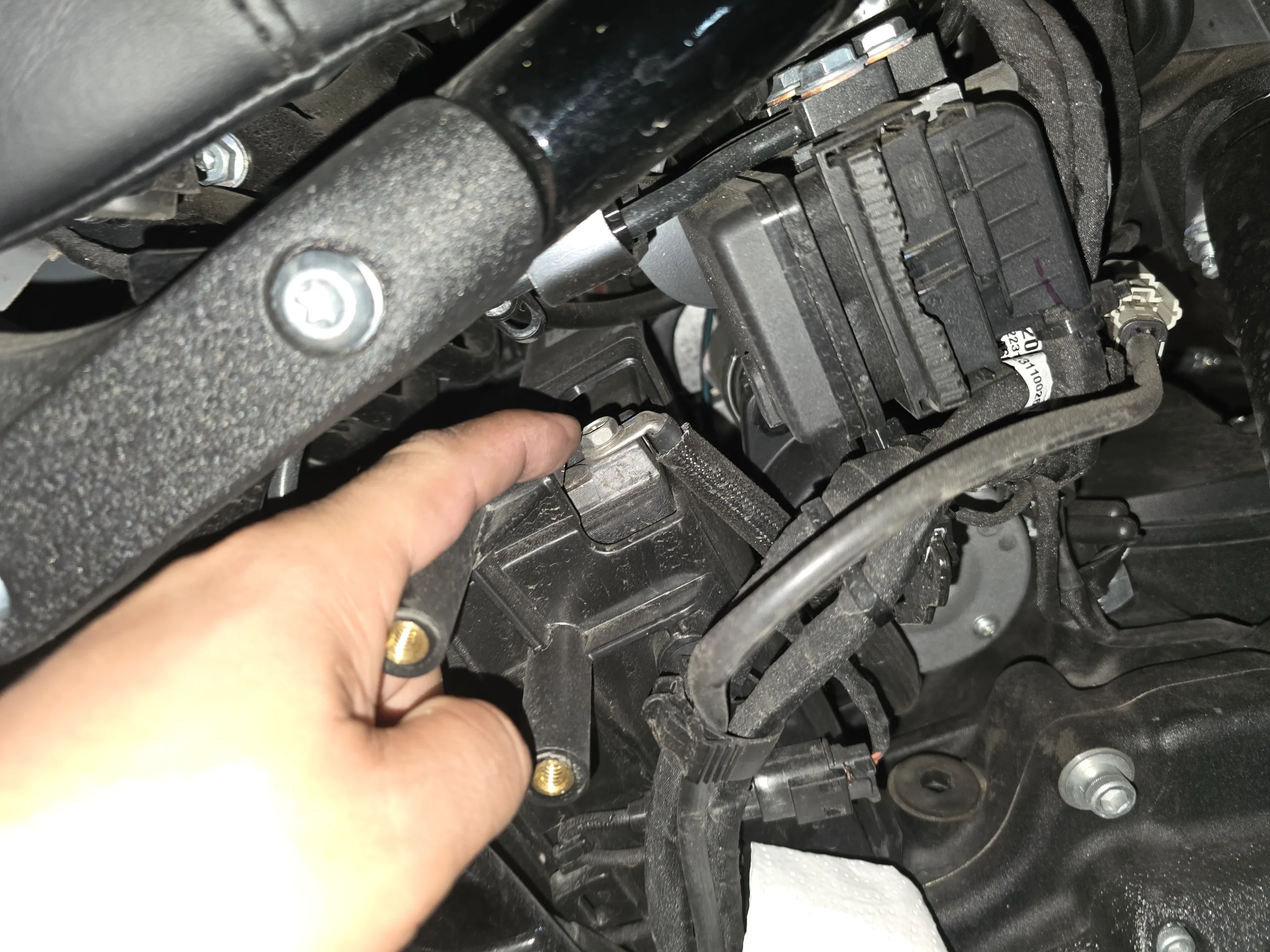

Aquí vemos el borne. Como tengo espacio por arriba, con un destornillador estrella me valdrá

Como tenemos espacio por arriba y tenemos un destornillador estrella a mano, lo haremos desde arriba.

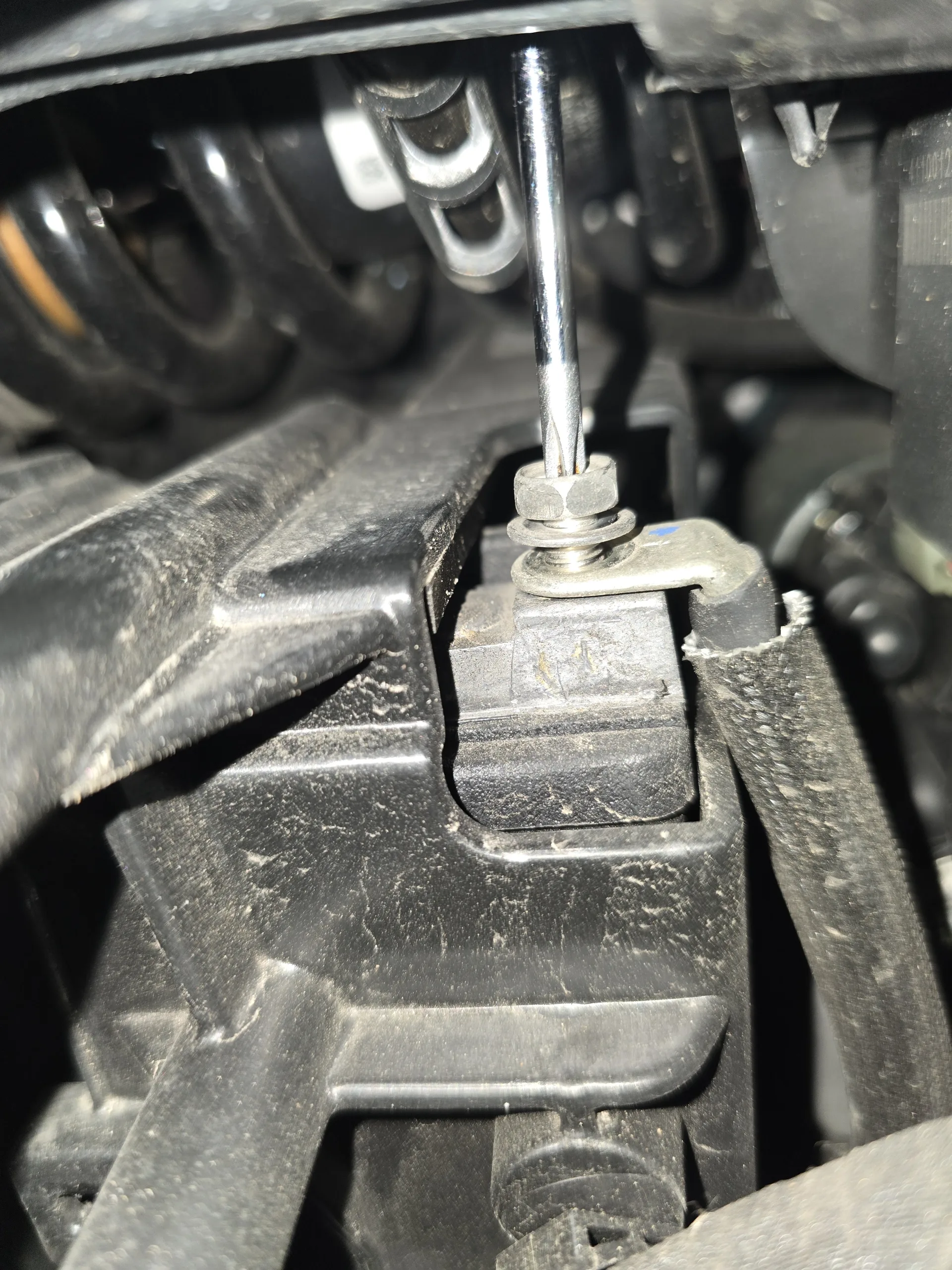

Con el destornillador estrella desenroscamos el tornillo del borne negativo

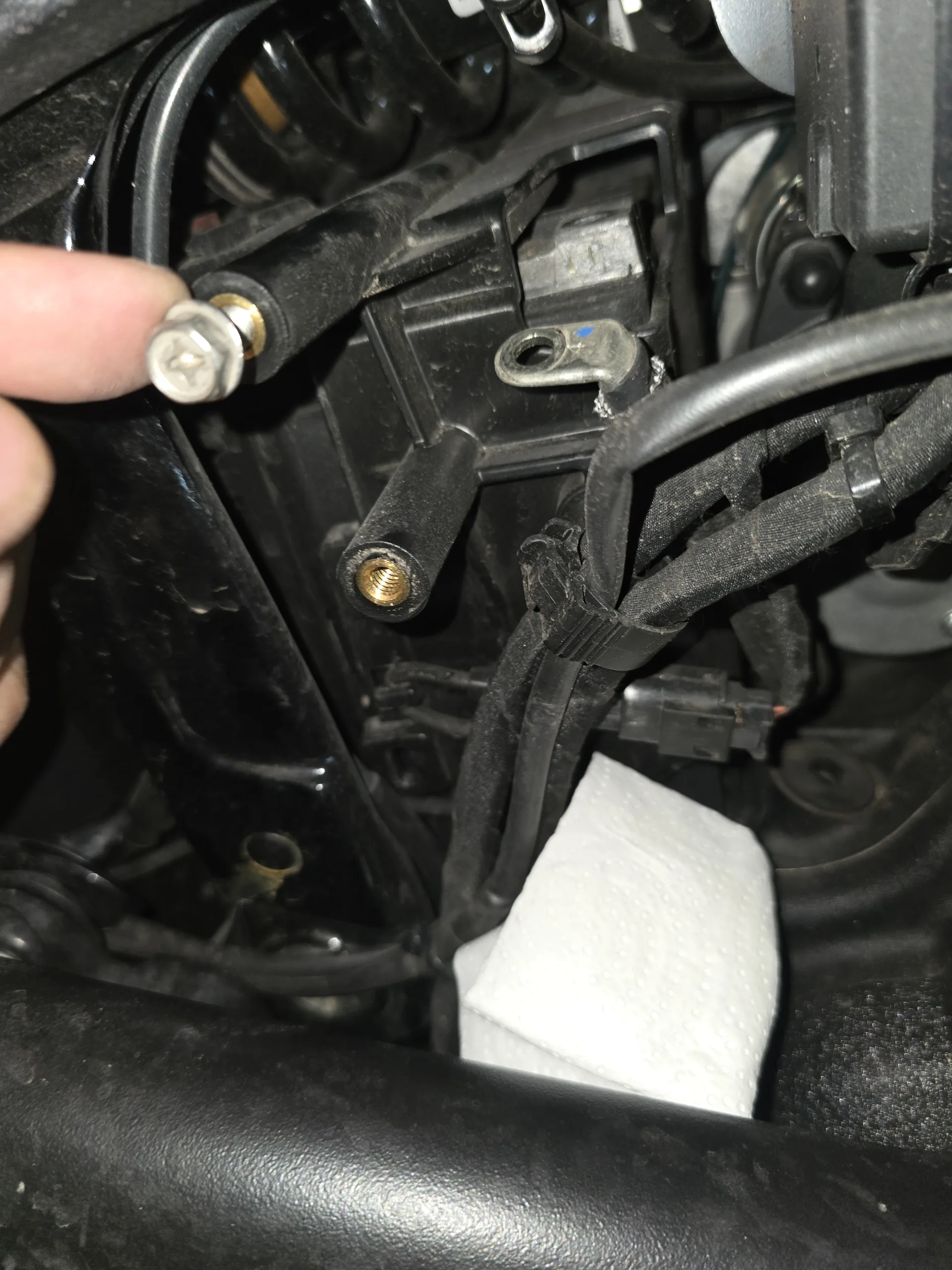

De momento he puesto el tornillo en el embellecedor de batería para no perderlo

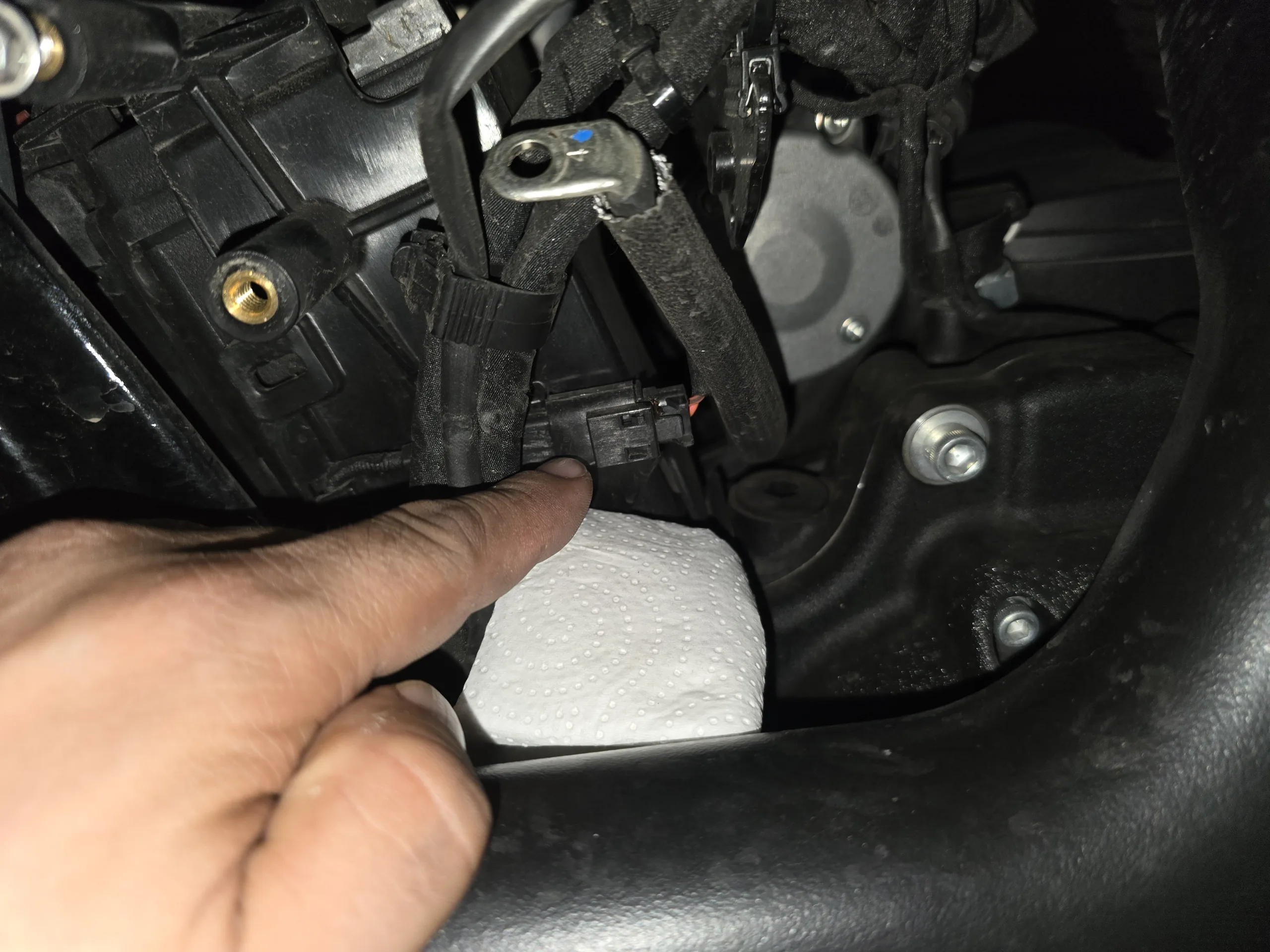

Nos tocará desconectar todas las conexiones que tengamos a la vista.

Desconectamos todos los conectores que tengamos a la vista

También sacaremos los cables de las abrazaderas para poder quitar el embellecedor de la batería.

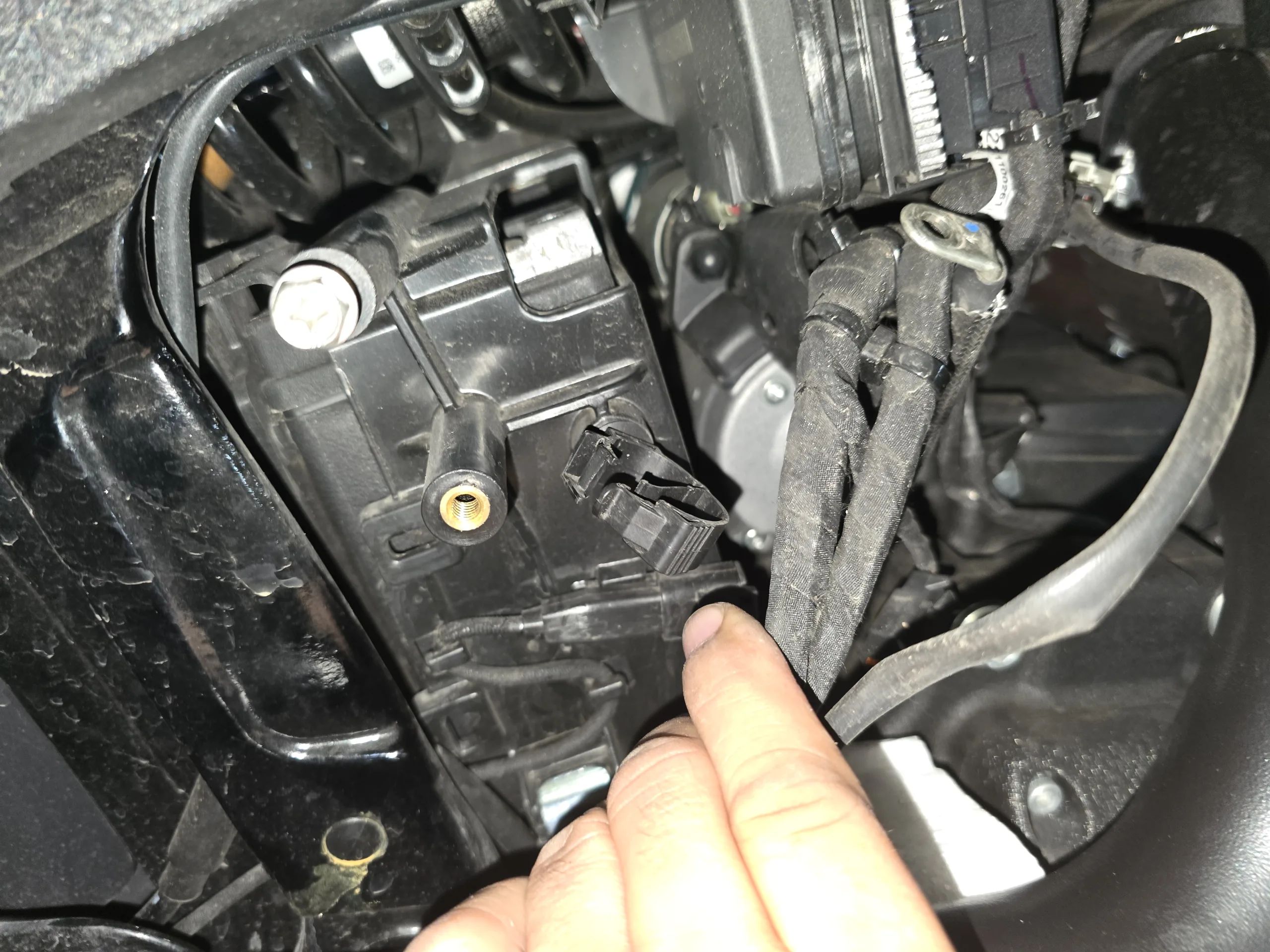

Listo ya hemos retirado los cables de su abrazadera

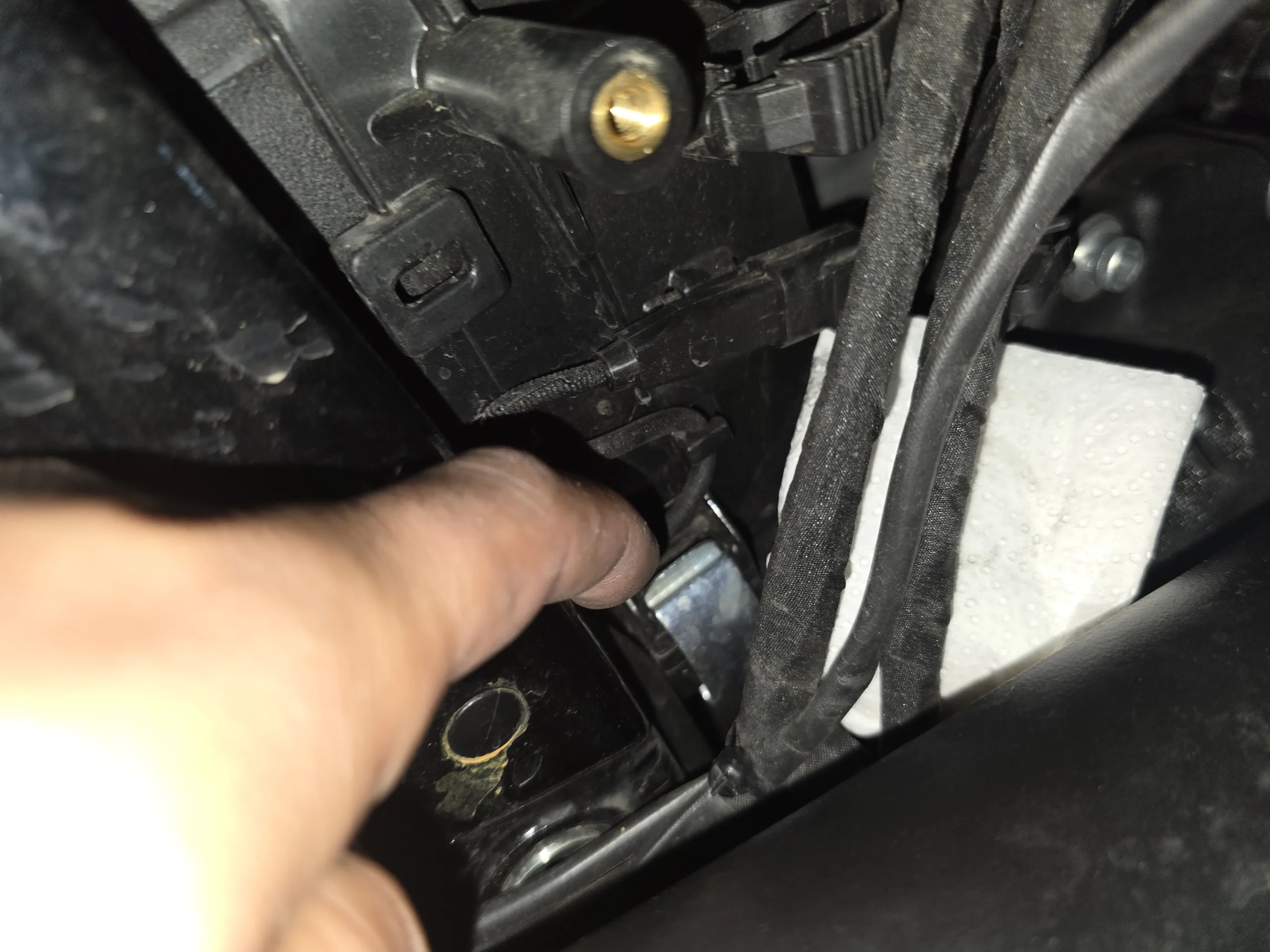

Hay que quitar la pestaña metálica inferior para soltar el embellecedor de batería. Es el mismo trabajo que tenemos que hacer para cambiar la batería de nuestra moto.

Es importante extraer la pestaña metálica de abajo para poder extraer el cobertor de la batería

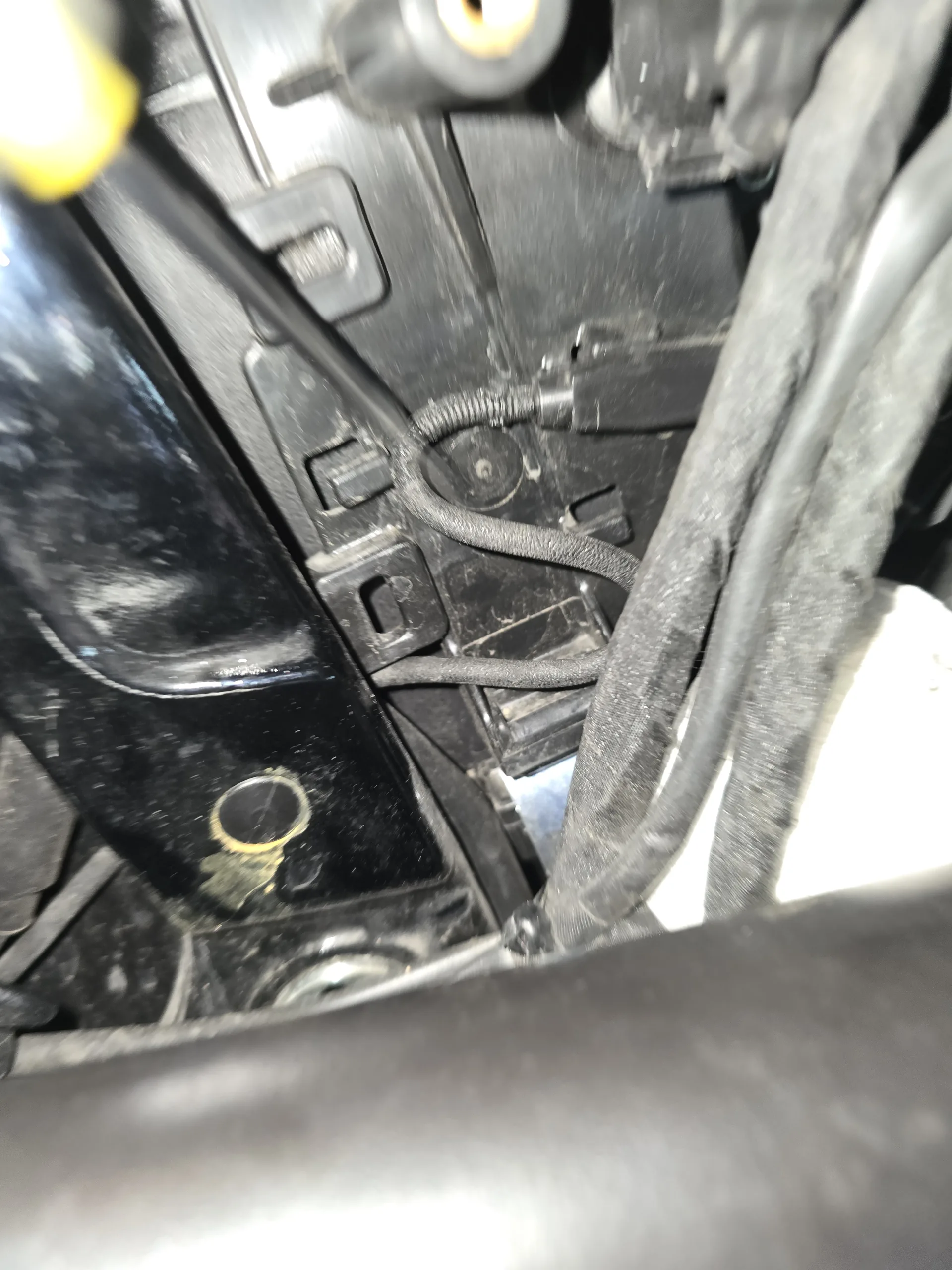

También soltar el cable de las pestañas.

Extraemos el cable de las pestañas

Ahora si, podemos extraerlo.

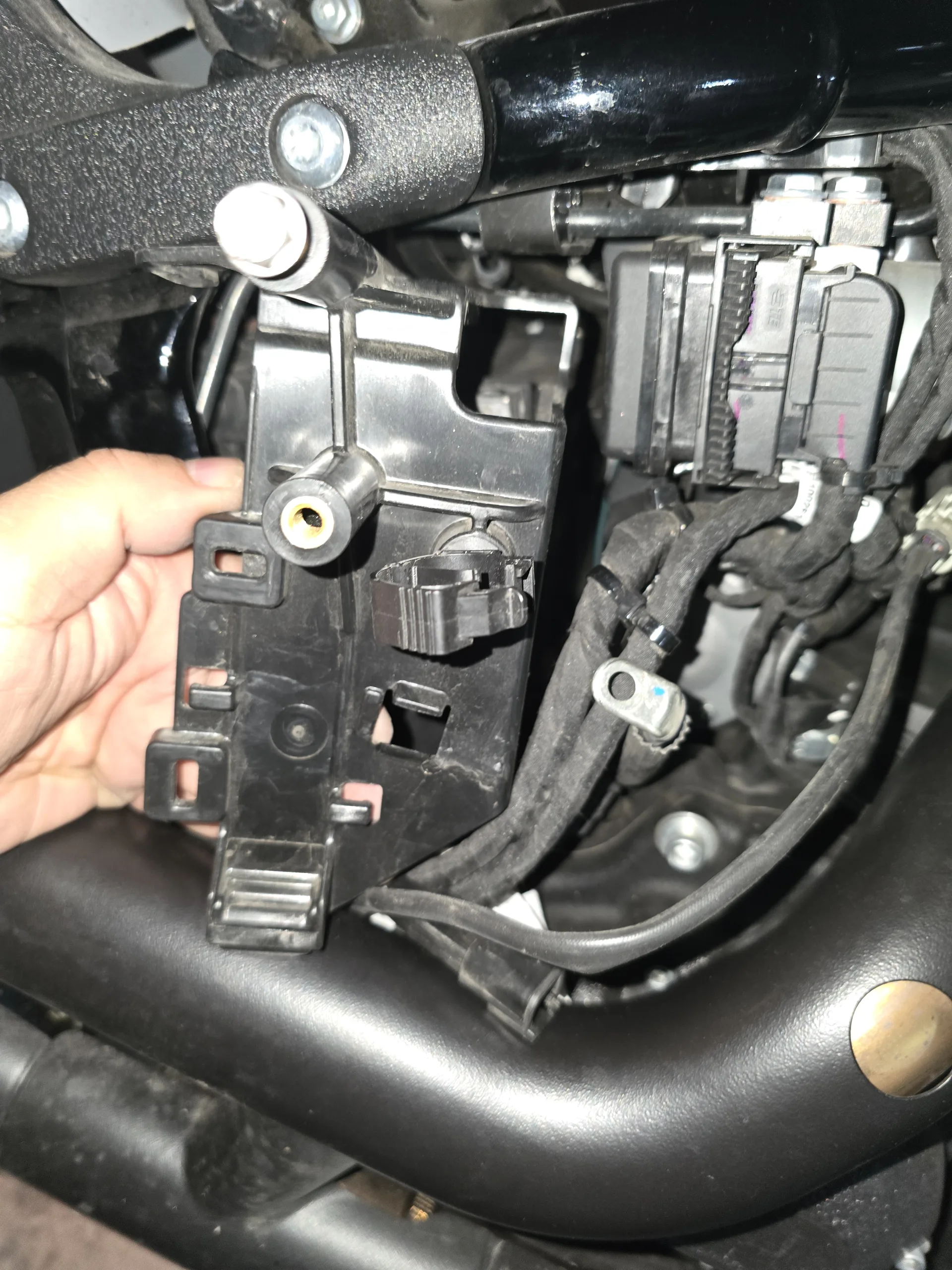

Vamos sacando la tapa con cuidado

Ahora tendremos más espacio para trabajar y procedemos a desconectar el borne positivo de la batería.

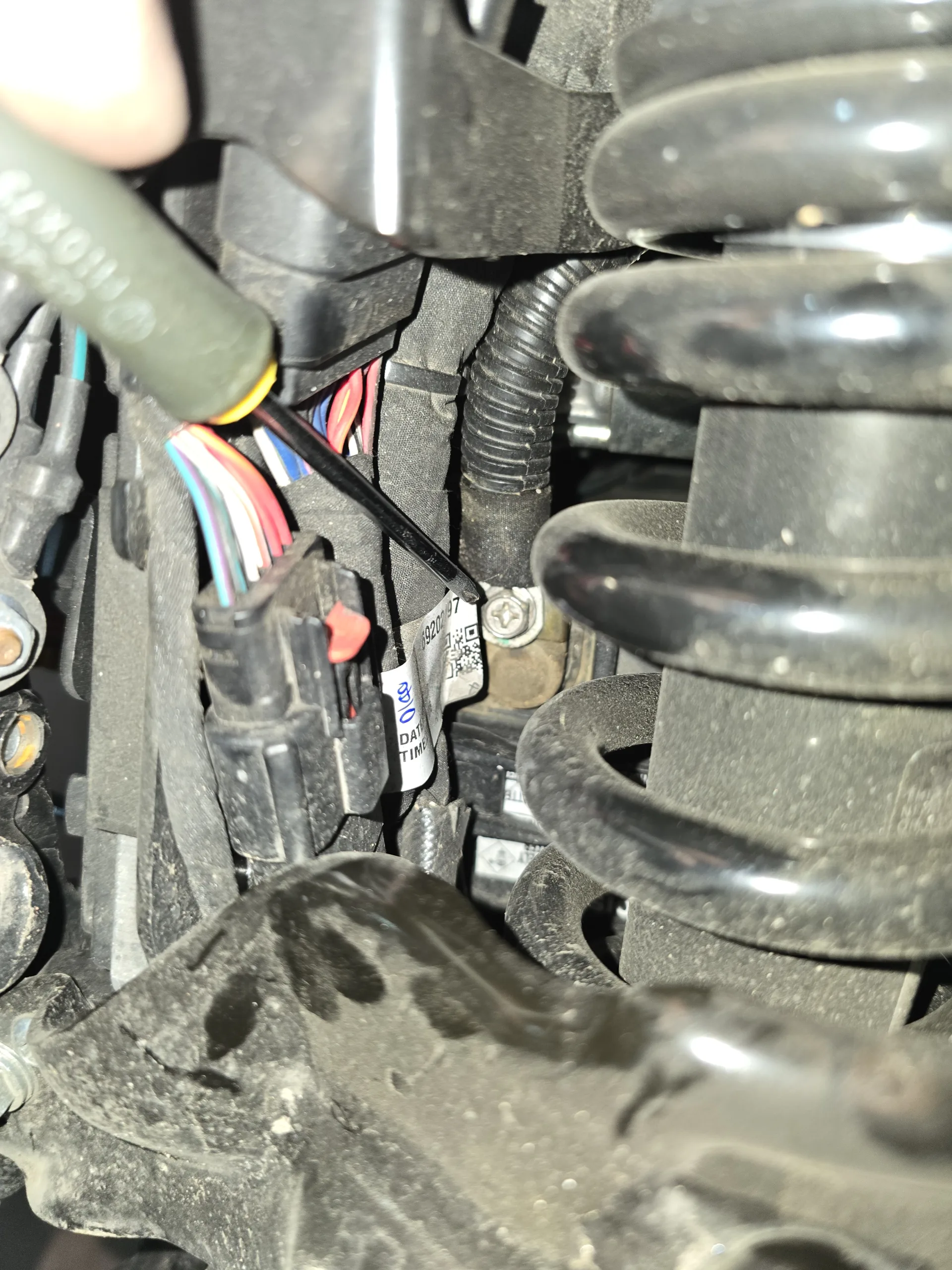

Con un destornillador estrella lo sacamos

Ya estamos listos para empezar a sacar el carenado frontal de nuestra moto. Con una llave torx del 25 y una carraca, podremos soltar la visera.

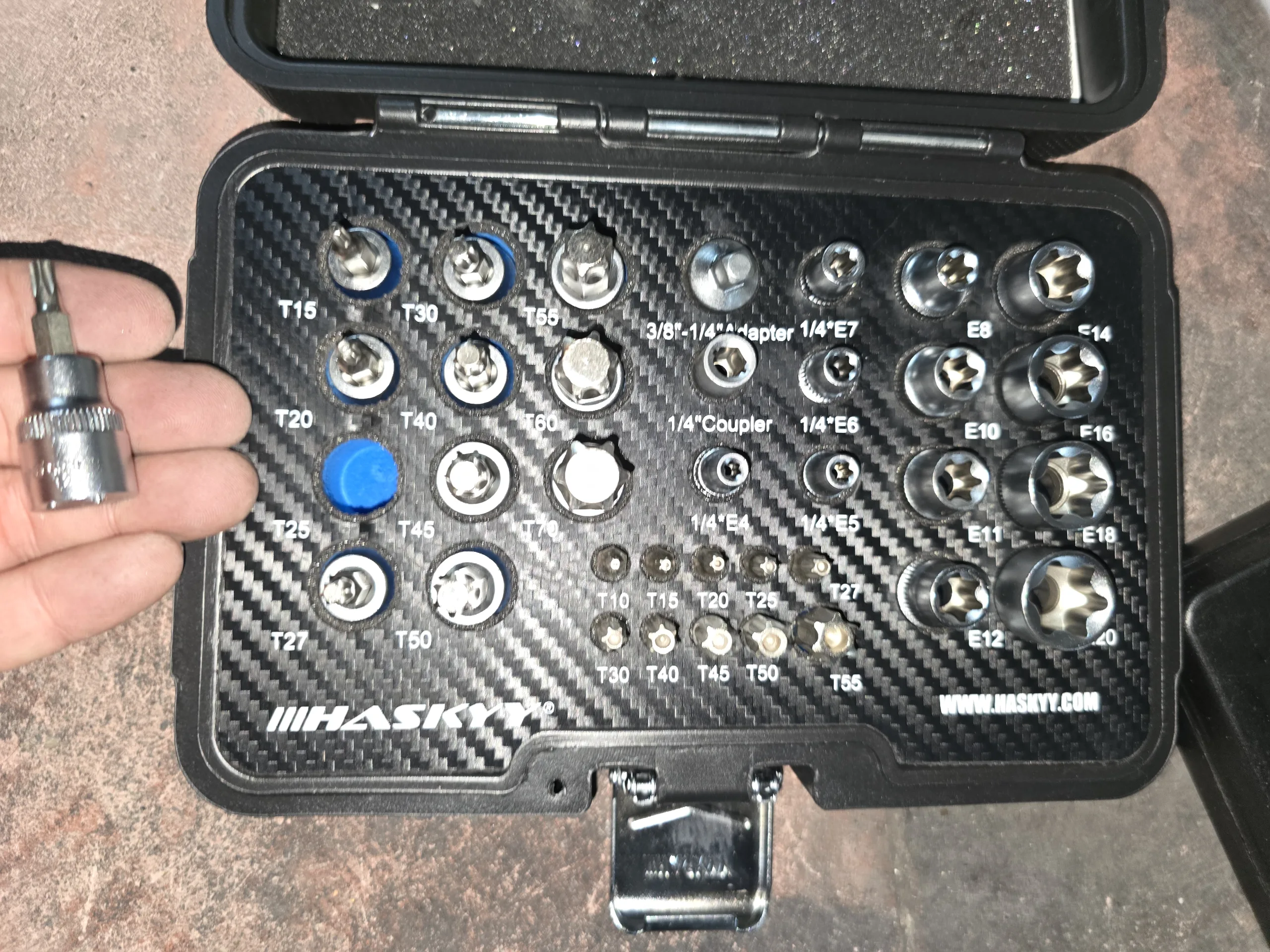

Lo ponemos en una llave carraca y empezamos a extraer los tornillos de la visera del carenado

Vamos sacando todos los tornillos uno por uno y sacamos la visera superior.

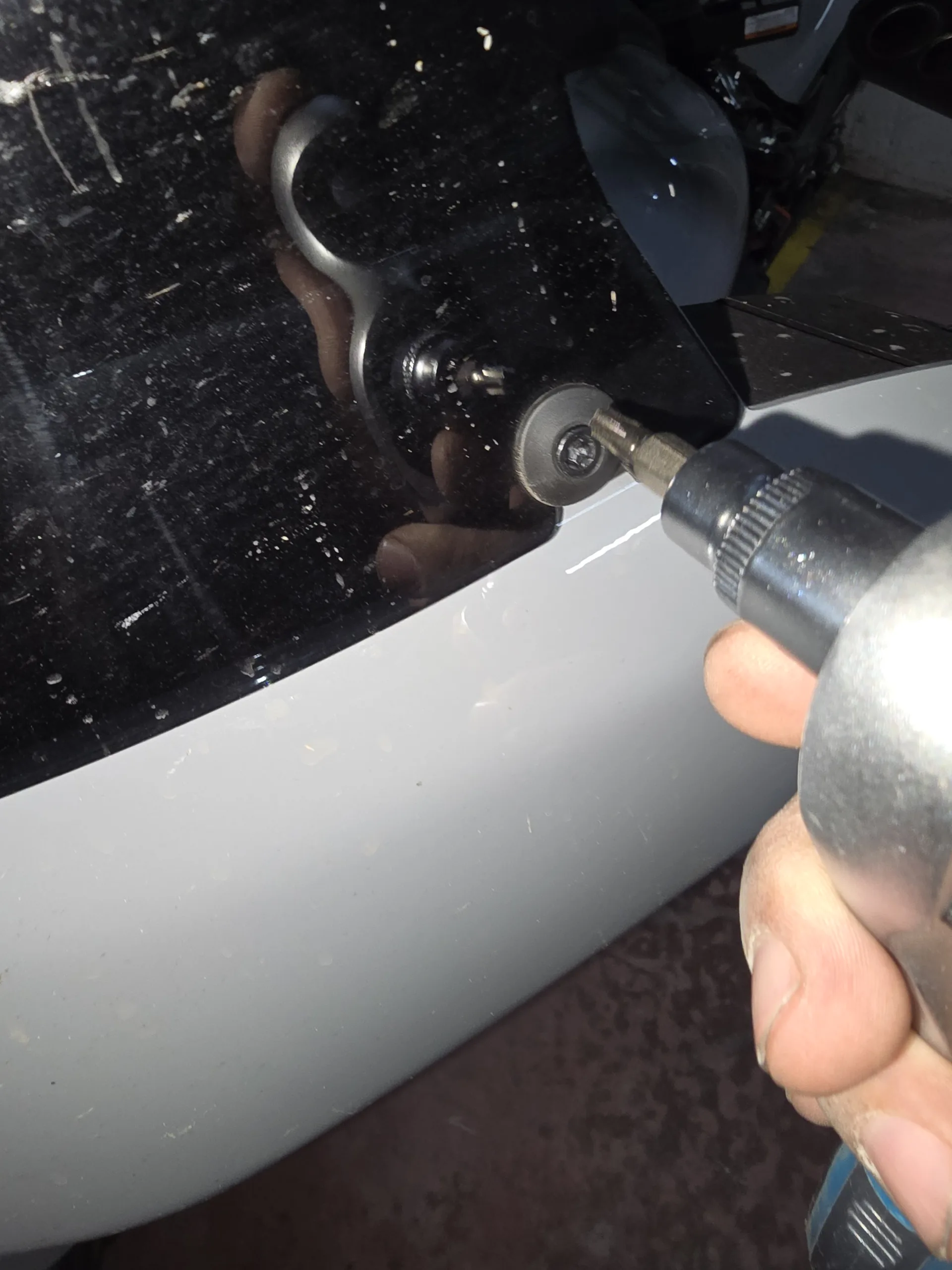

Uno por uno vamos sacándolo poco a poco

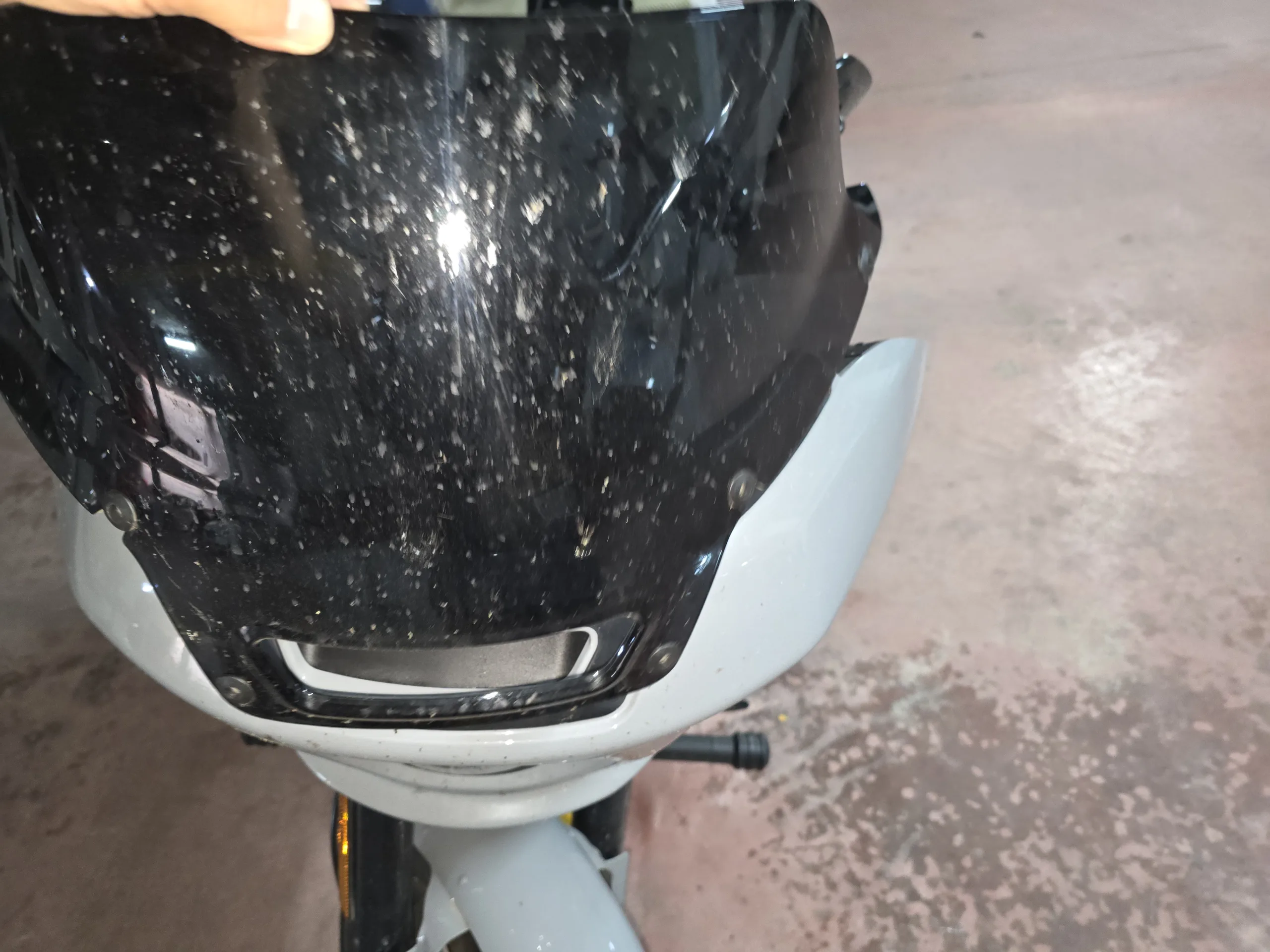

Listo. Extraídos los 6 tornillos podemos sacar la visera.

Uno por uno vamos sacándolo poco a poco

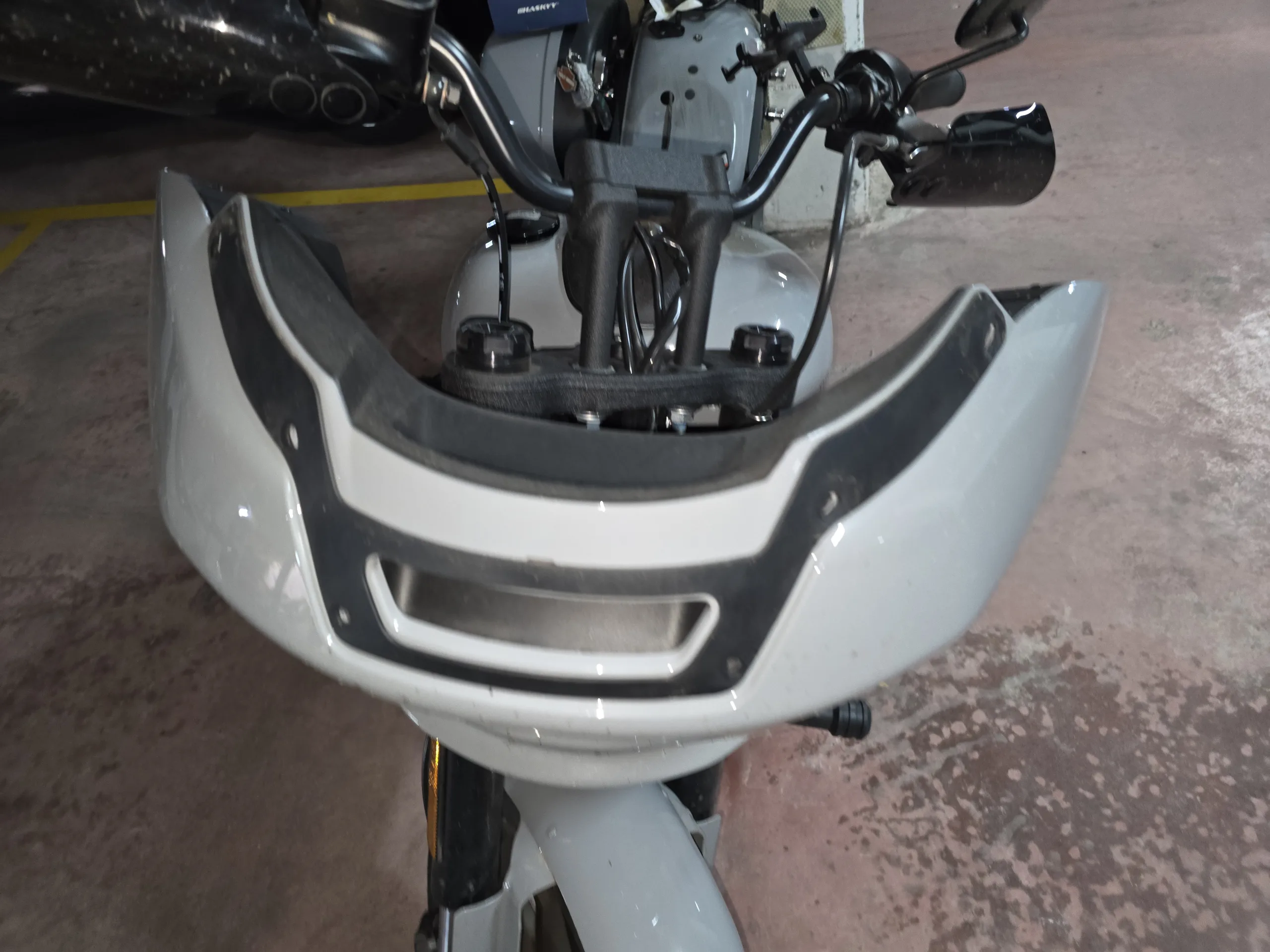

Ahora vamos a por el carenado

Cogeremos la llave allen 9/64 para extraer todos los tornillos del carenado.

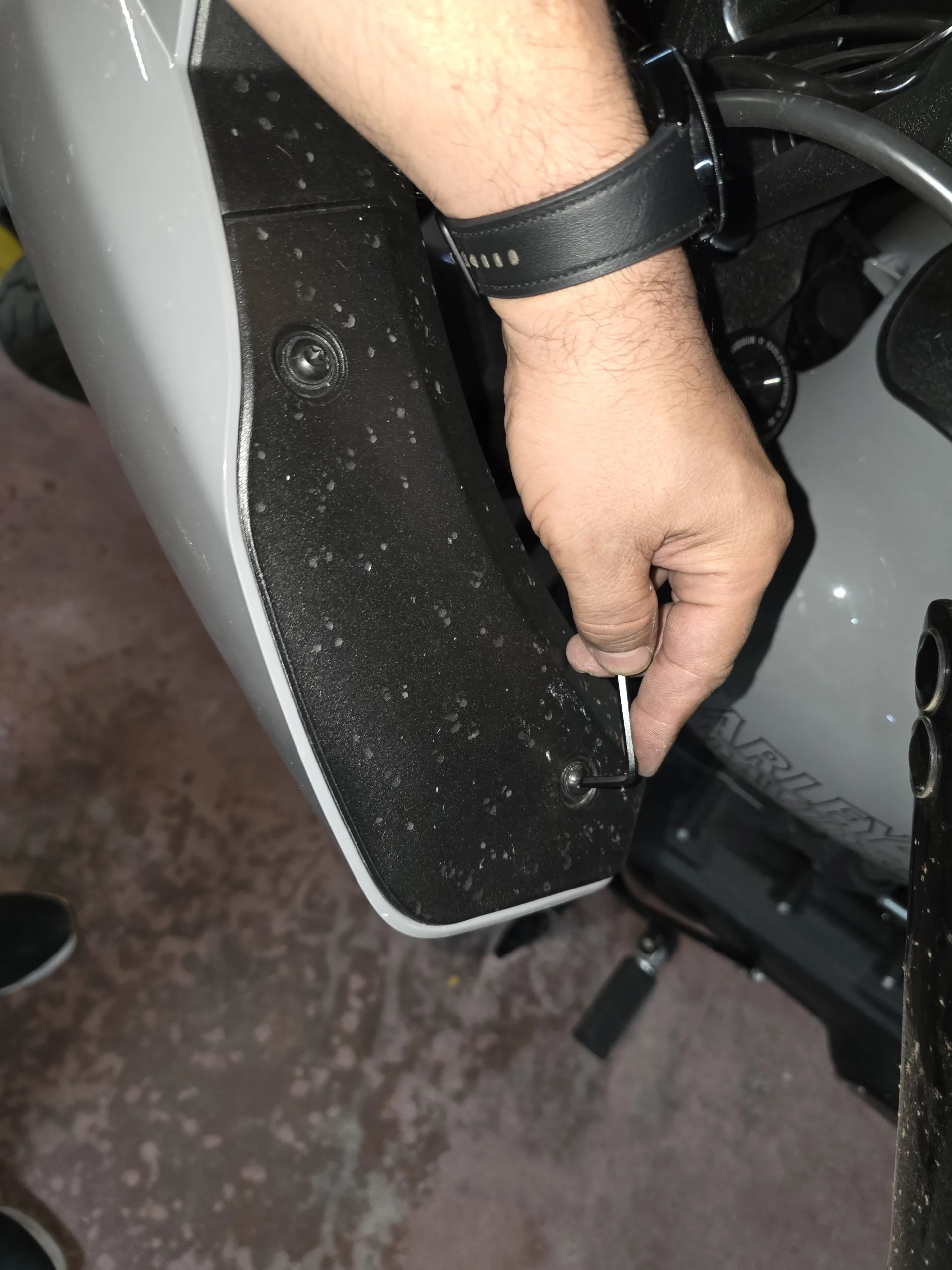

Con la llave 9/64 retiramos todos los tornillos del carenado

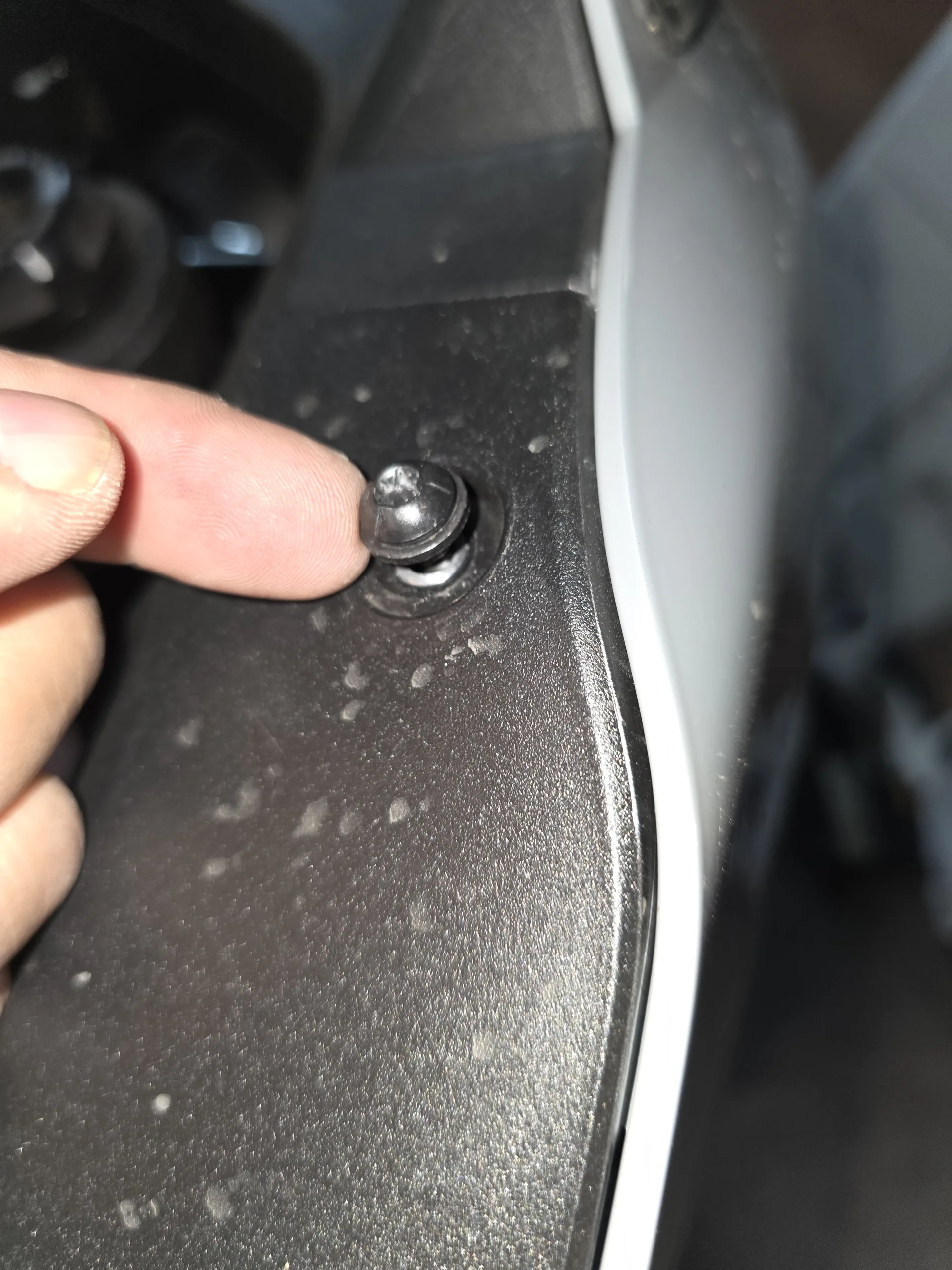

A por el resto de tornillos

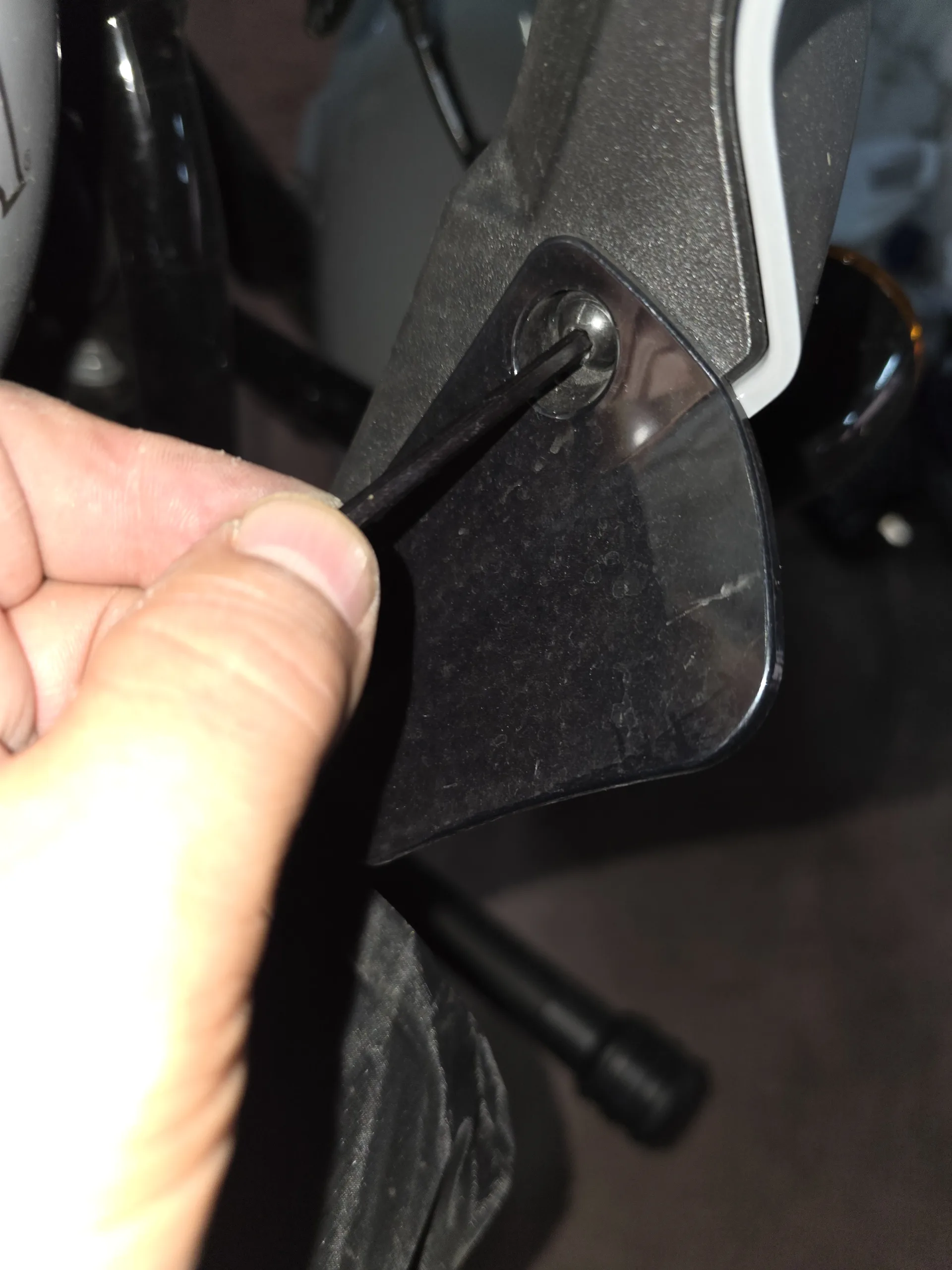

Con la misma llave sacamos los 2 deflector el izquierdo y el derecho

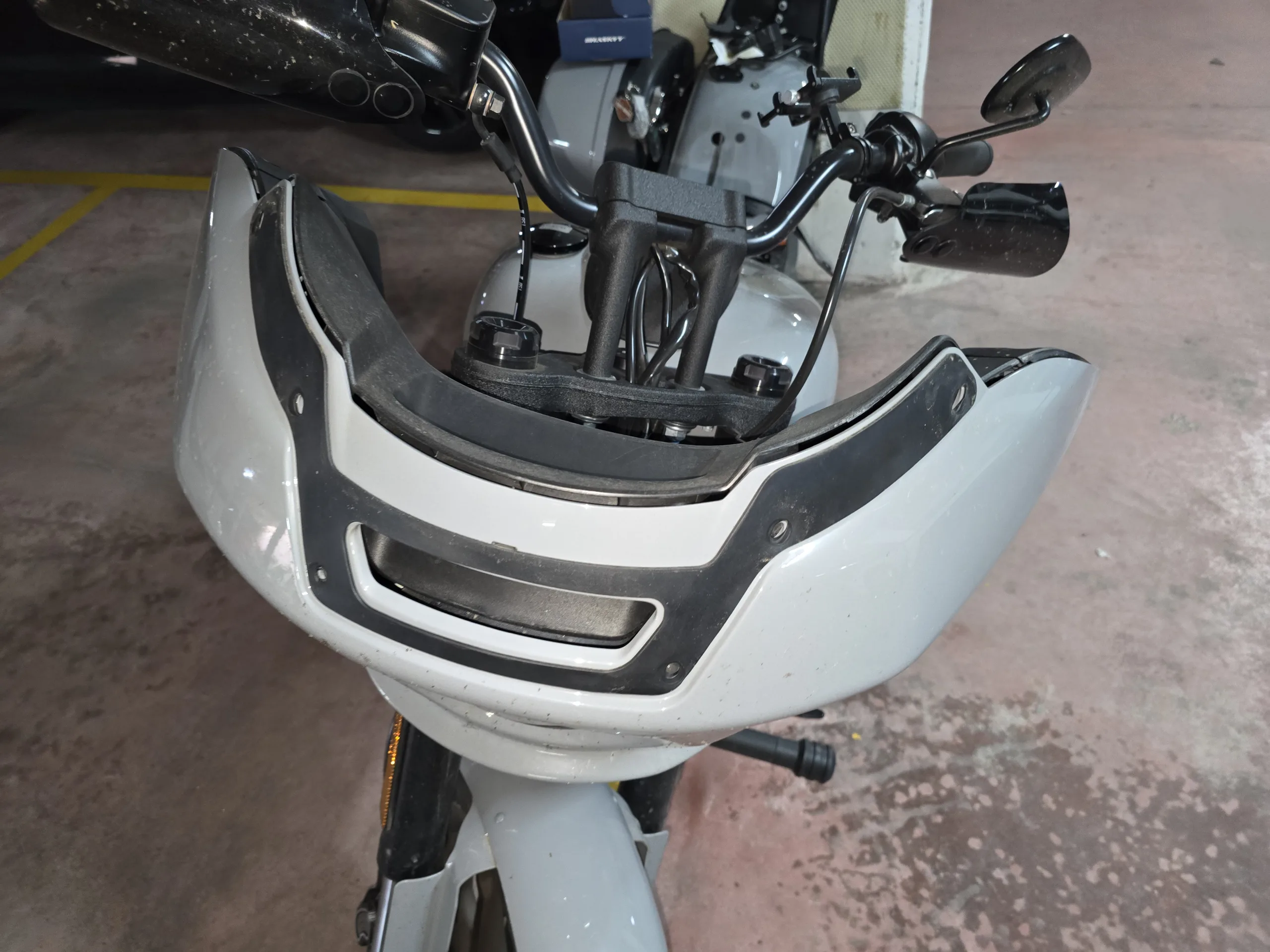

Listo. ya vemos como automáticamente se suelta y procedemos a sacar el carenado

Si sacamos los 6 tornillos saldrá sin ningún esfuerzo.

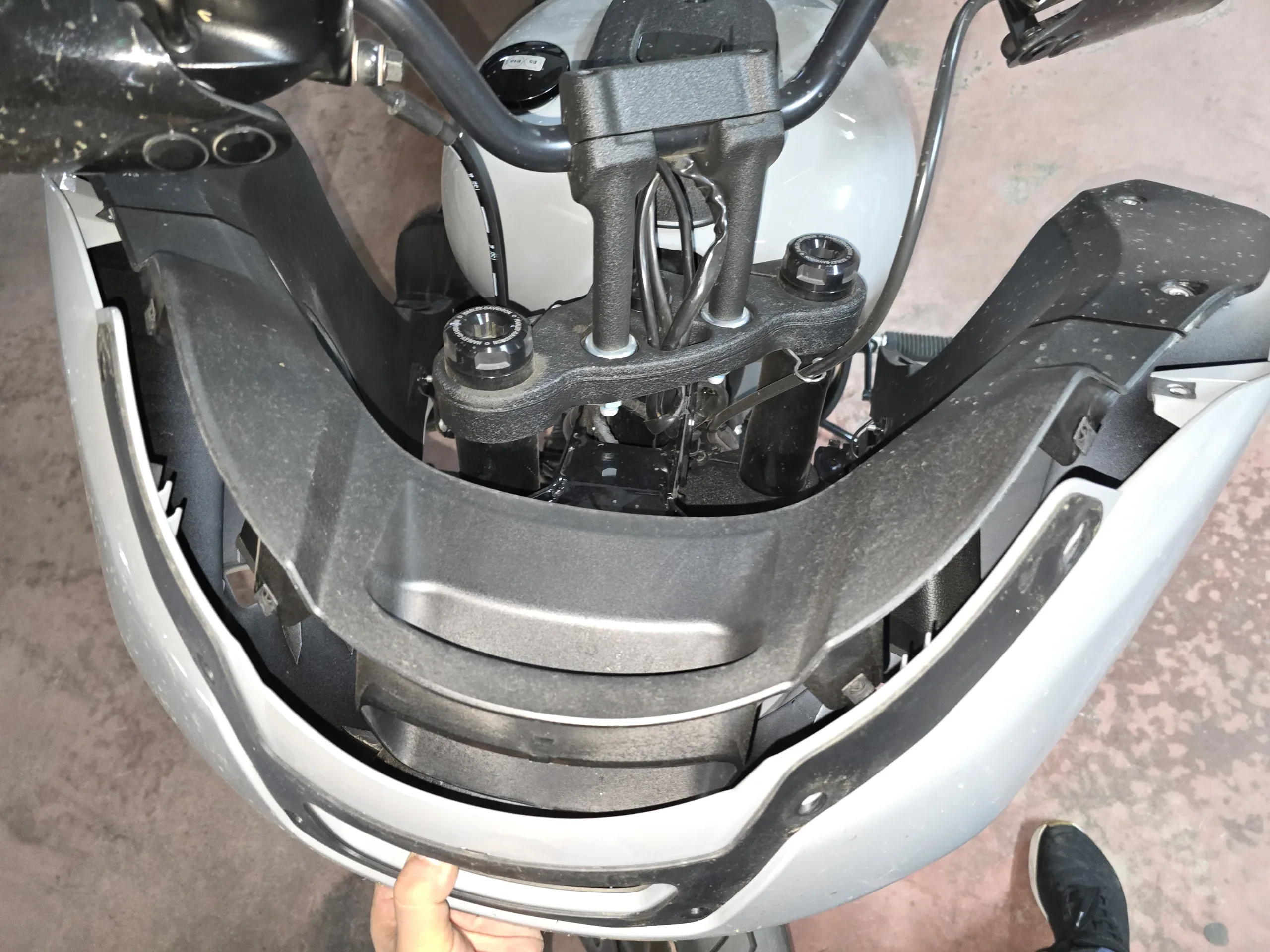

Vemos que sale fácilmente

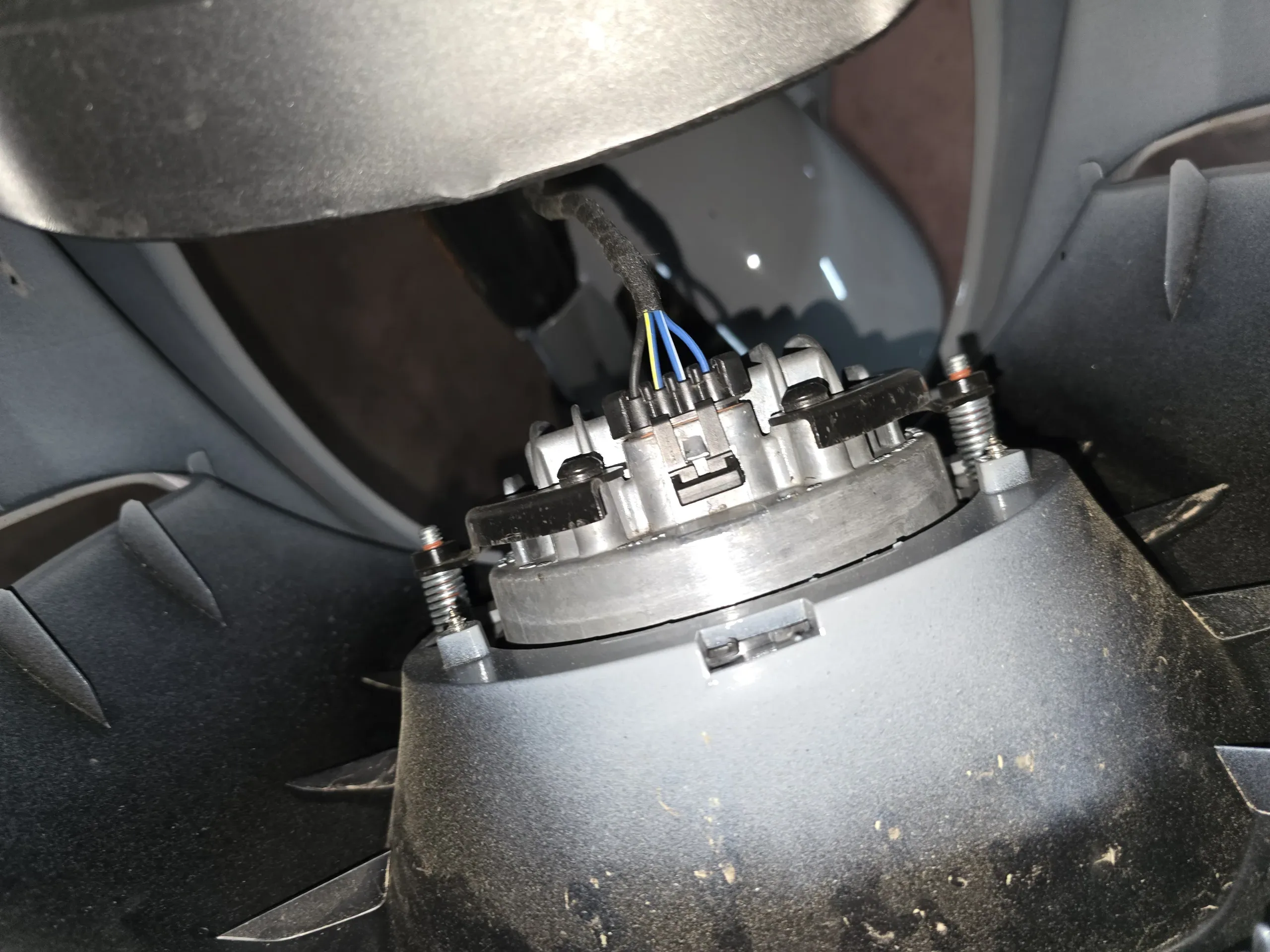

Ahí vemos el conector del faro.

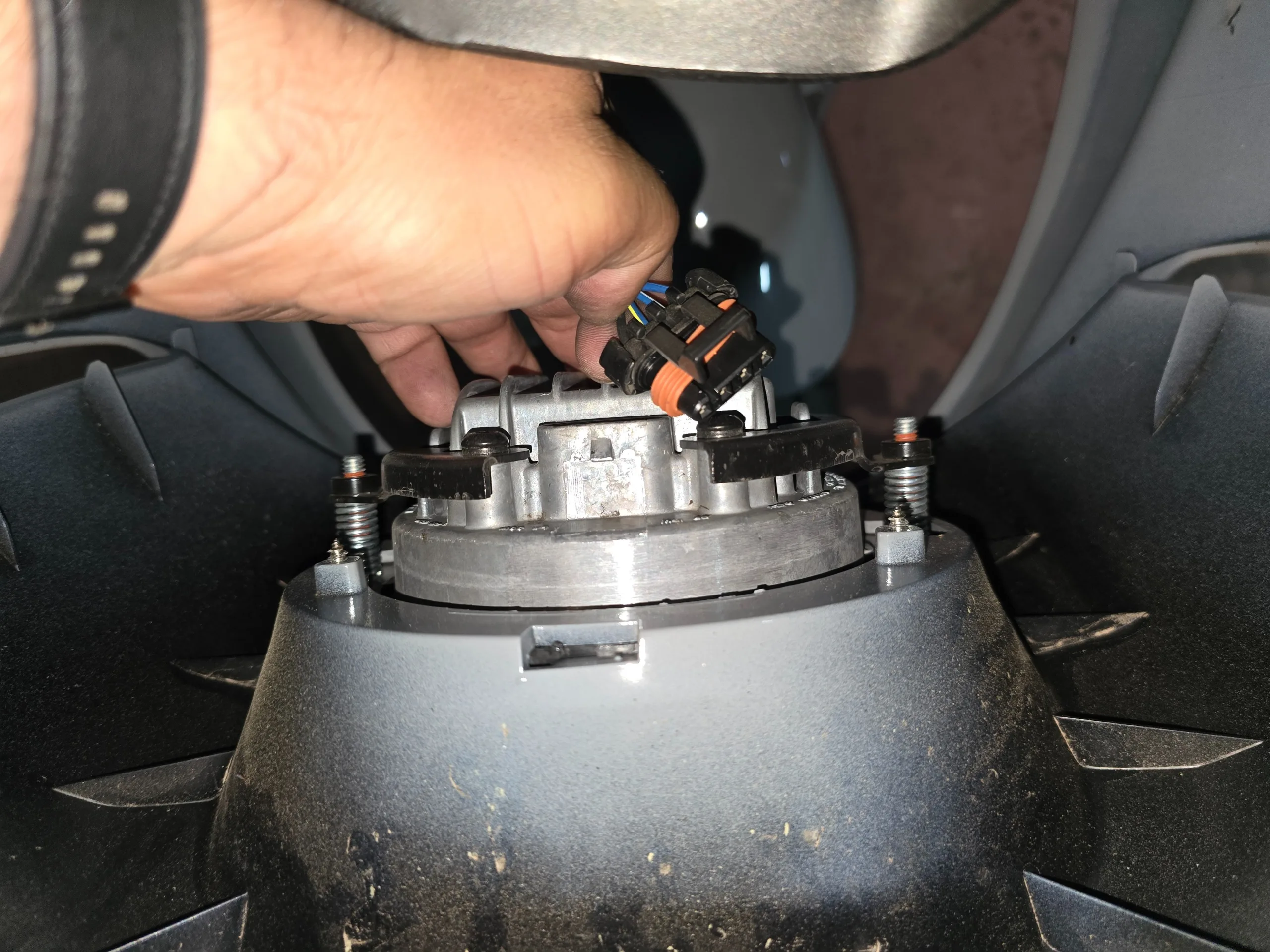

Importante con una mano sostenemos el carenado y con la otra extraemos el conector del faro

Ahora es importante mientras sostenemos con la izquierda el carenado, con la derecha desconectaremos el faro.

Con una mano sostenemos el carenado y con la otra extraemos el conector del faro

Listo. Ahora con cuidado para no rayarlo, lo ponemos en algún sitio con protección.

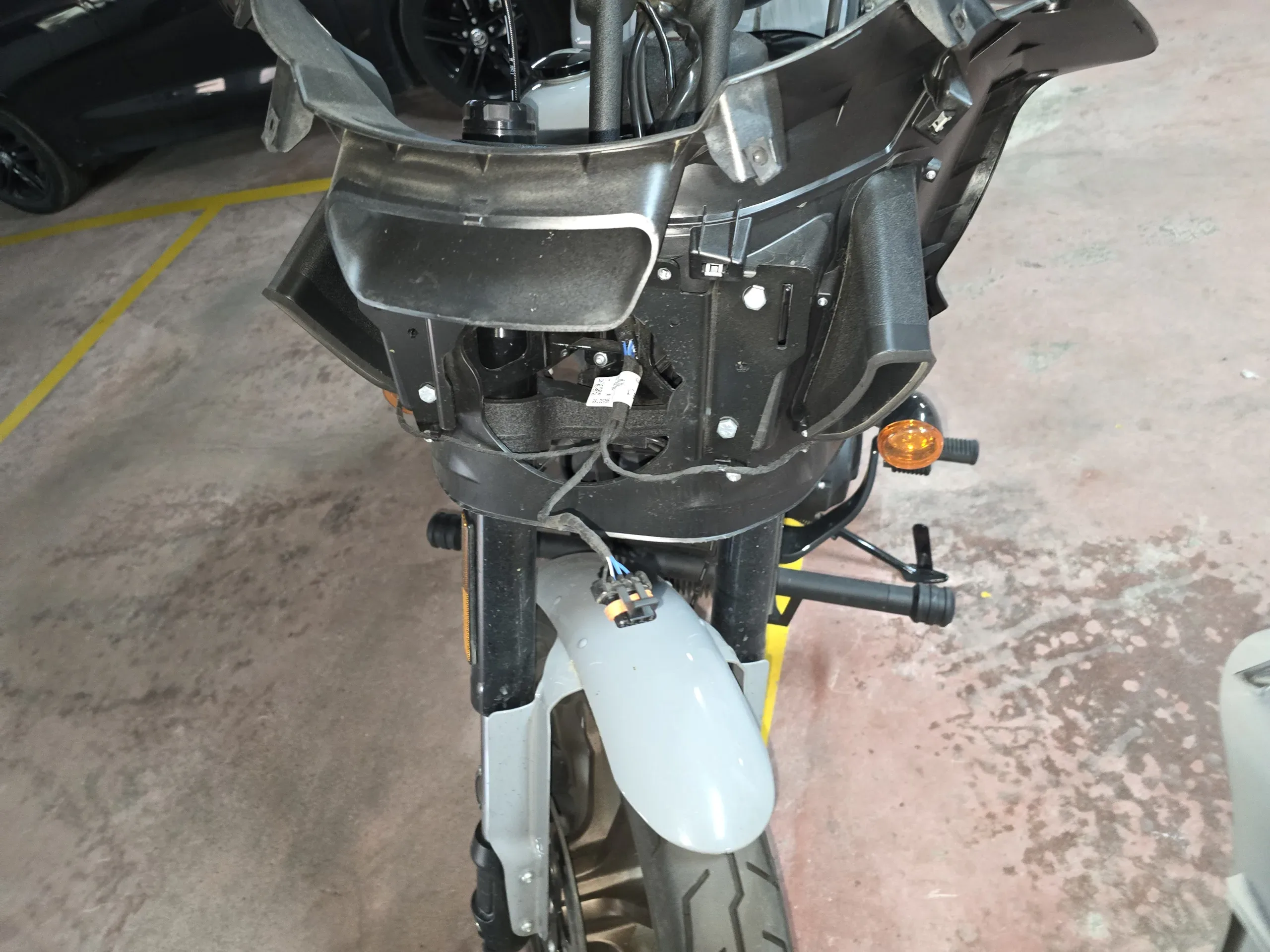

Ahora si que la hemos desnudado

Ahora nos falta sacar el plástico embellecedor que reemplazaremos justamente con el Kit Rockford Fosgate. Para eso debemos sacar de los 4 anclajes con una pinza.

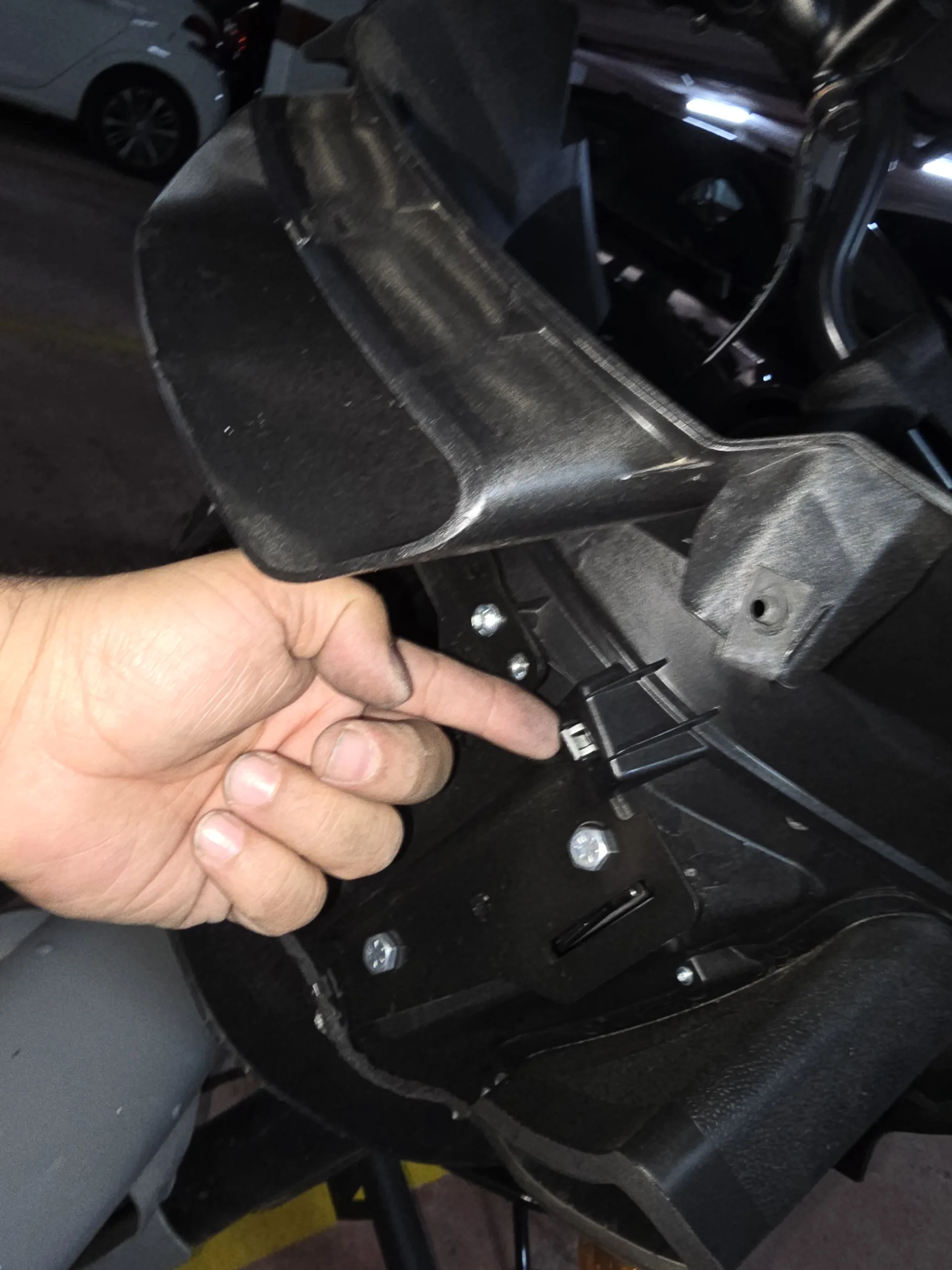

Al presionar este anclaje, se va soltando el plástico donde va a ir nuestro kit Rockford

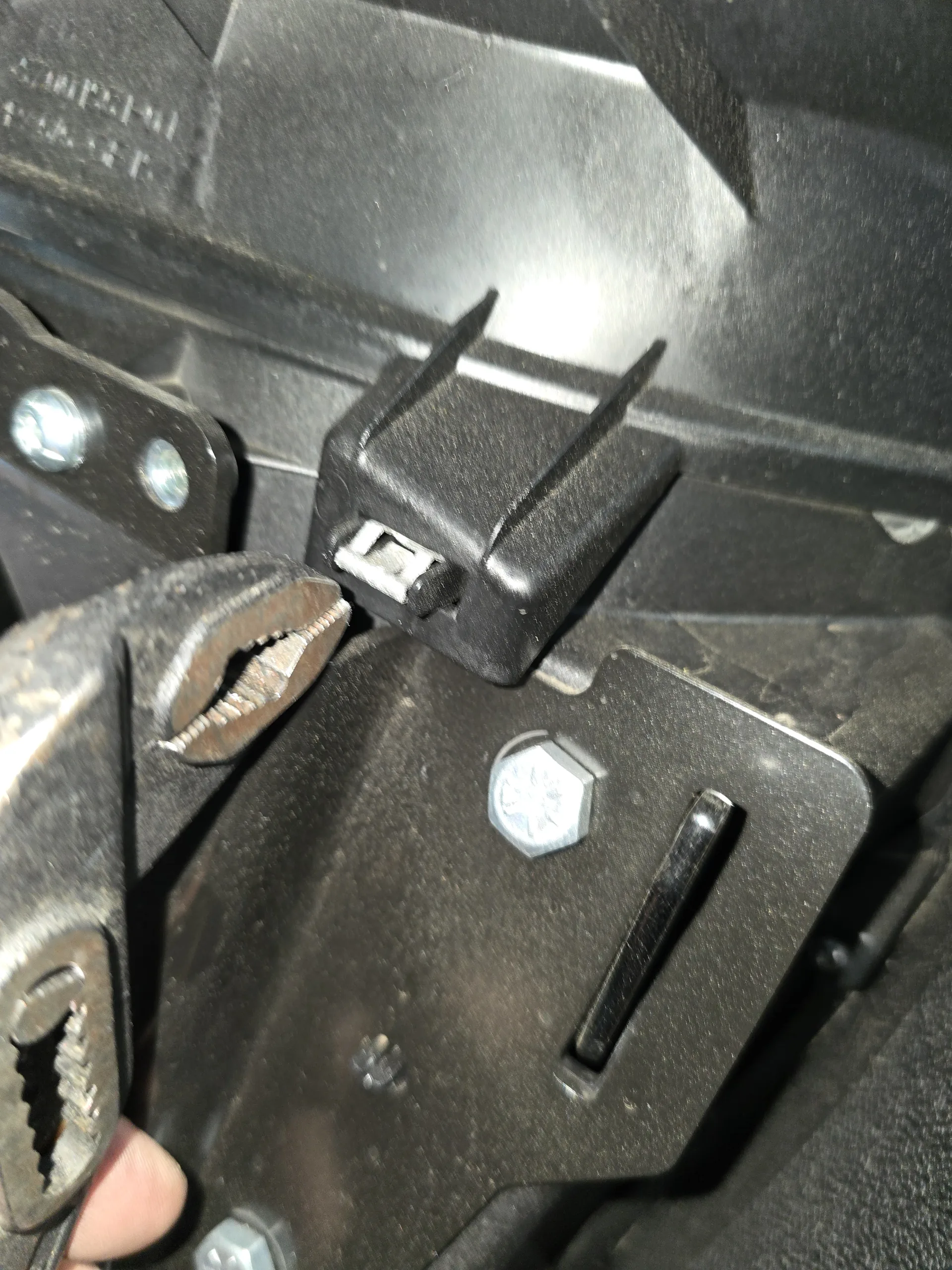

Con una pinza picoloro podremos aplanar los anclajes y así saldrá el plástico donde irá el kit

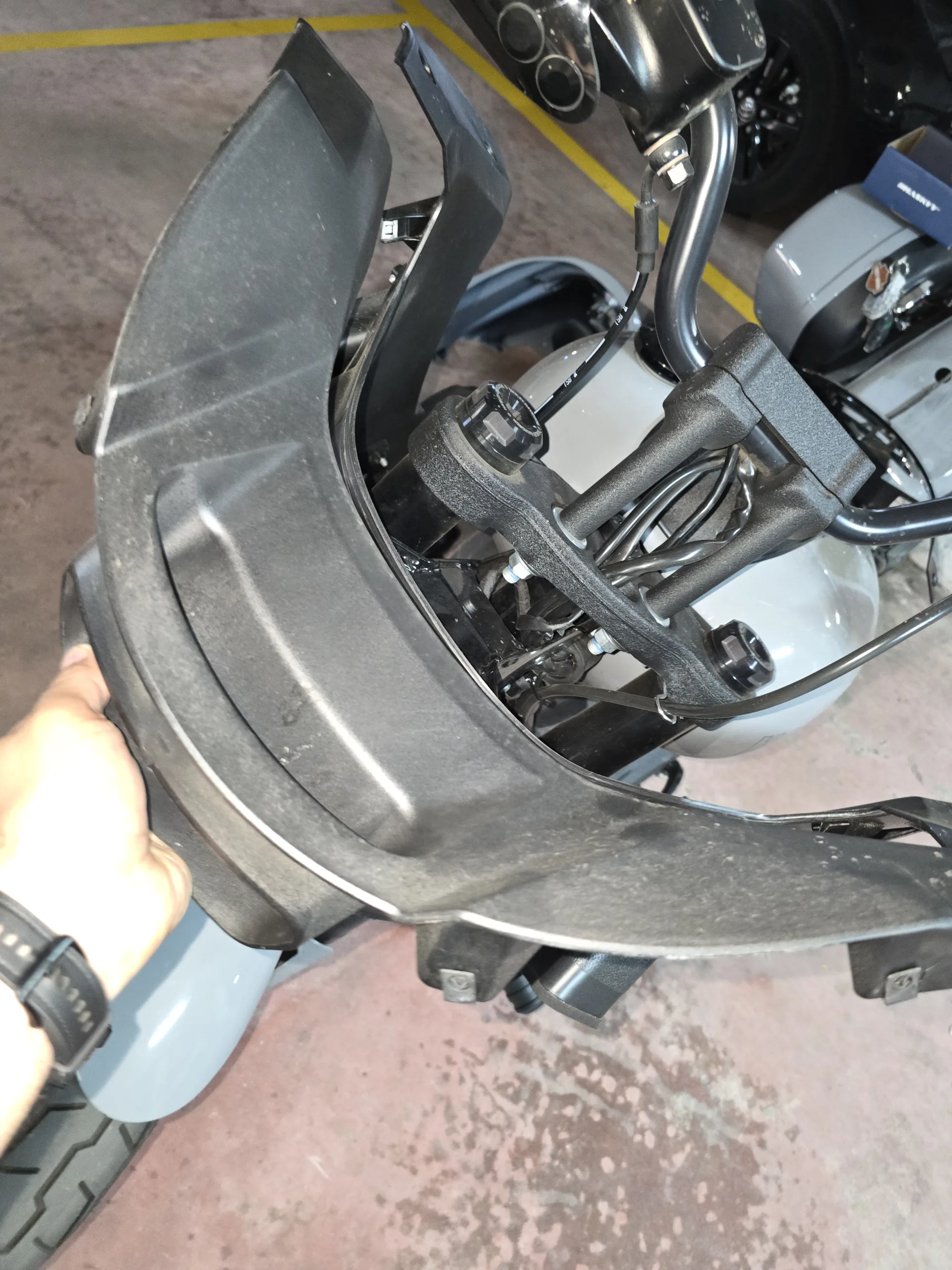

Listo ya vemos que va saliendo fácilmente

Ahora si que queda desnuda. Vamos a por el kit.

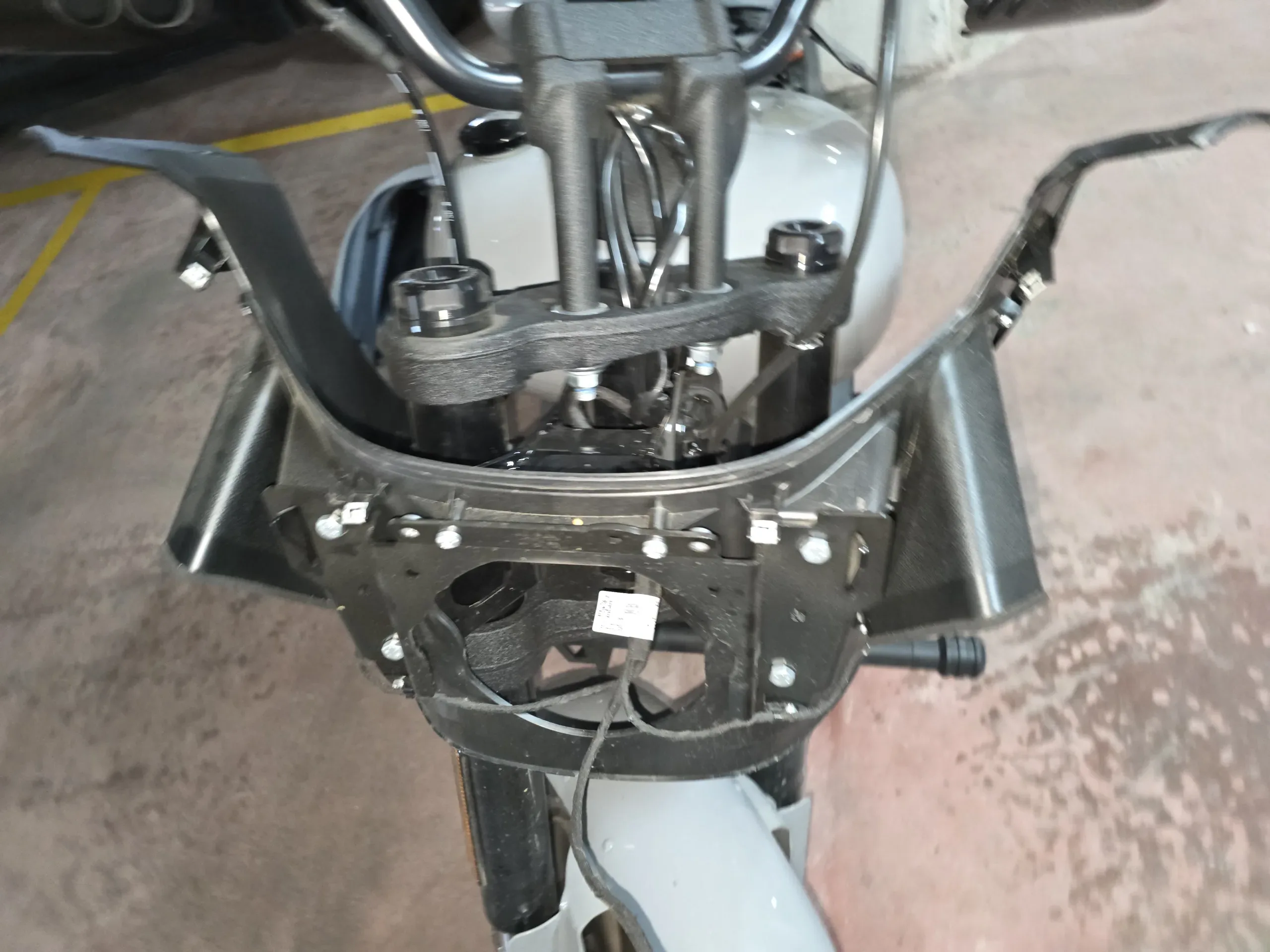

Pues si que queda desnuda

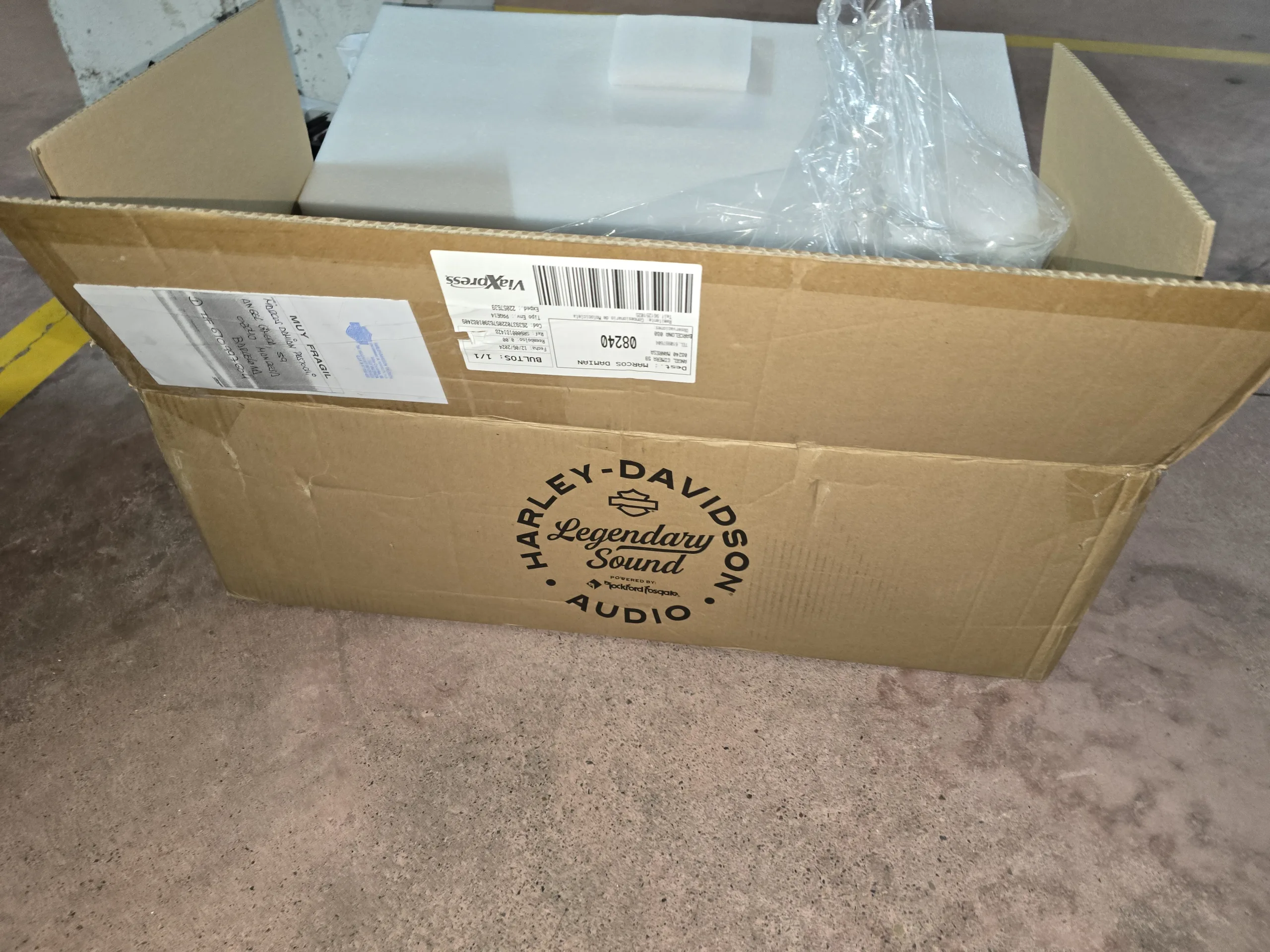

Ahora abrimos la caja contenedora de nuestro kit Rockford Fosgate y la extraemos de la caja

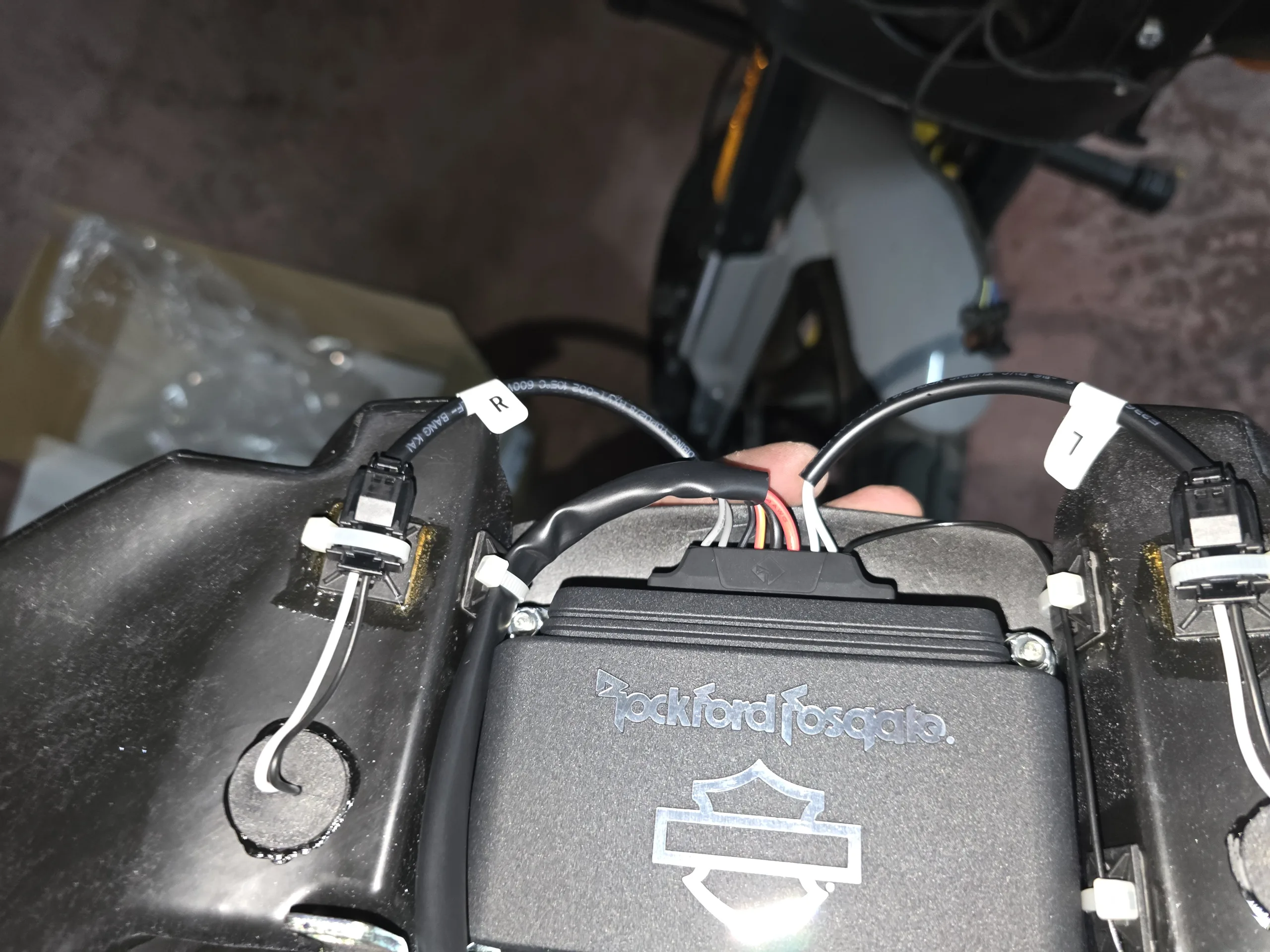

Vamos a presentarlo

Lo presentamos y anclamos en los 4 anclajes metálicos.

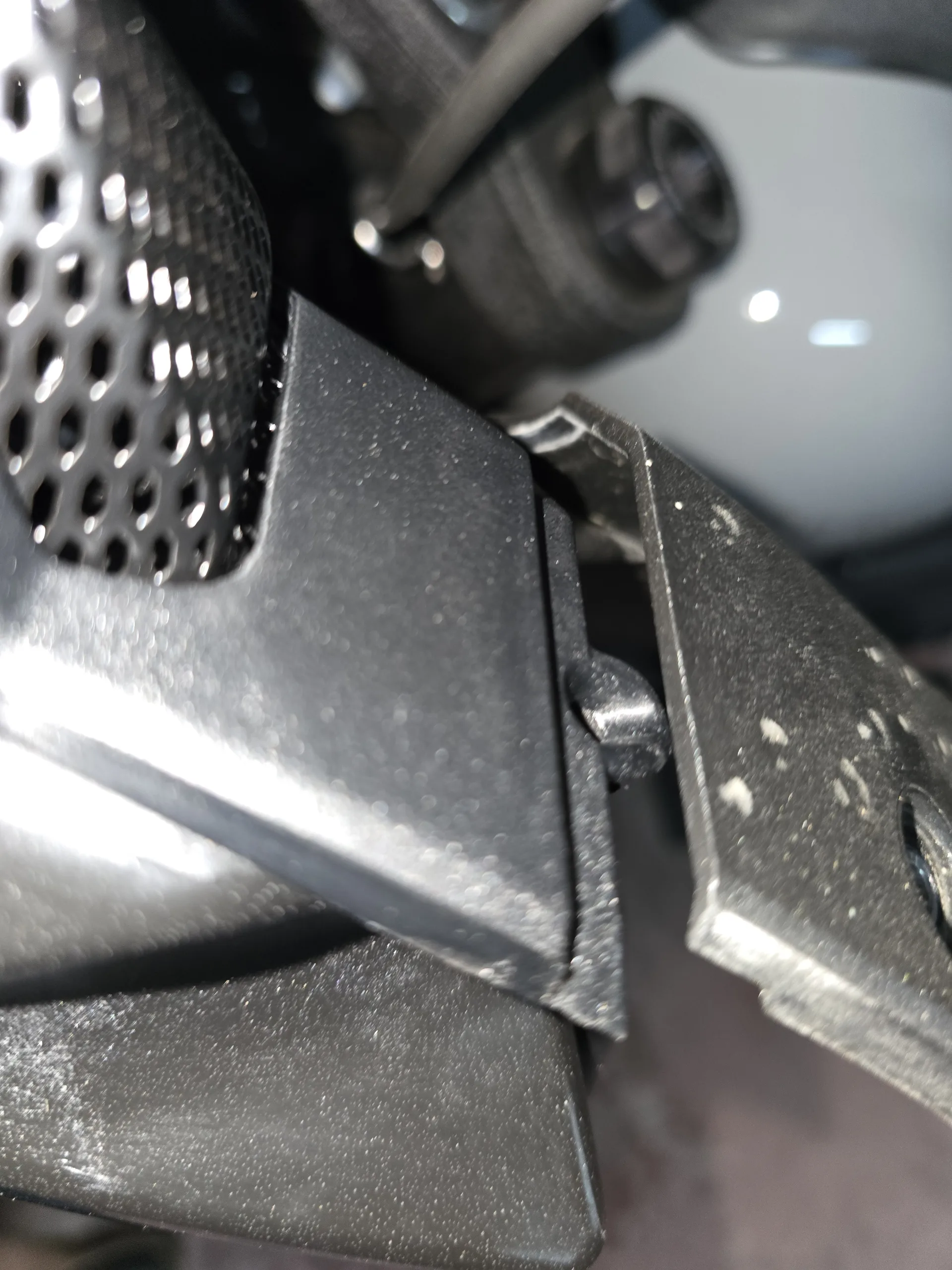

Presentamos de ambos lados para que encastre bien

Es muy importante revisar que encastre bien.

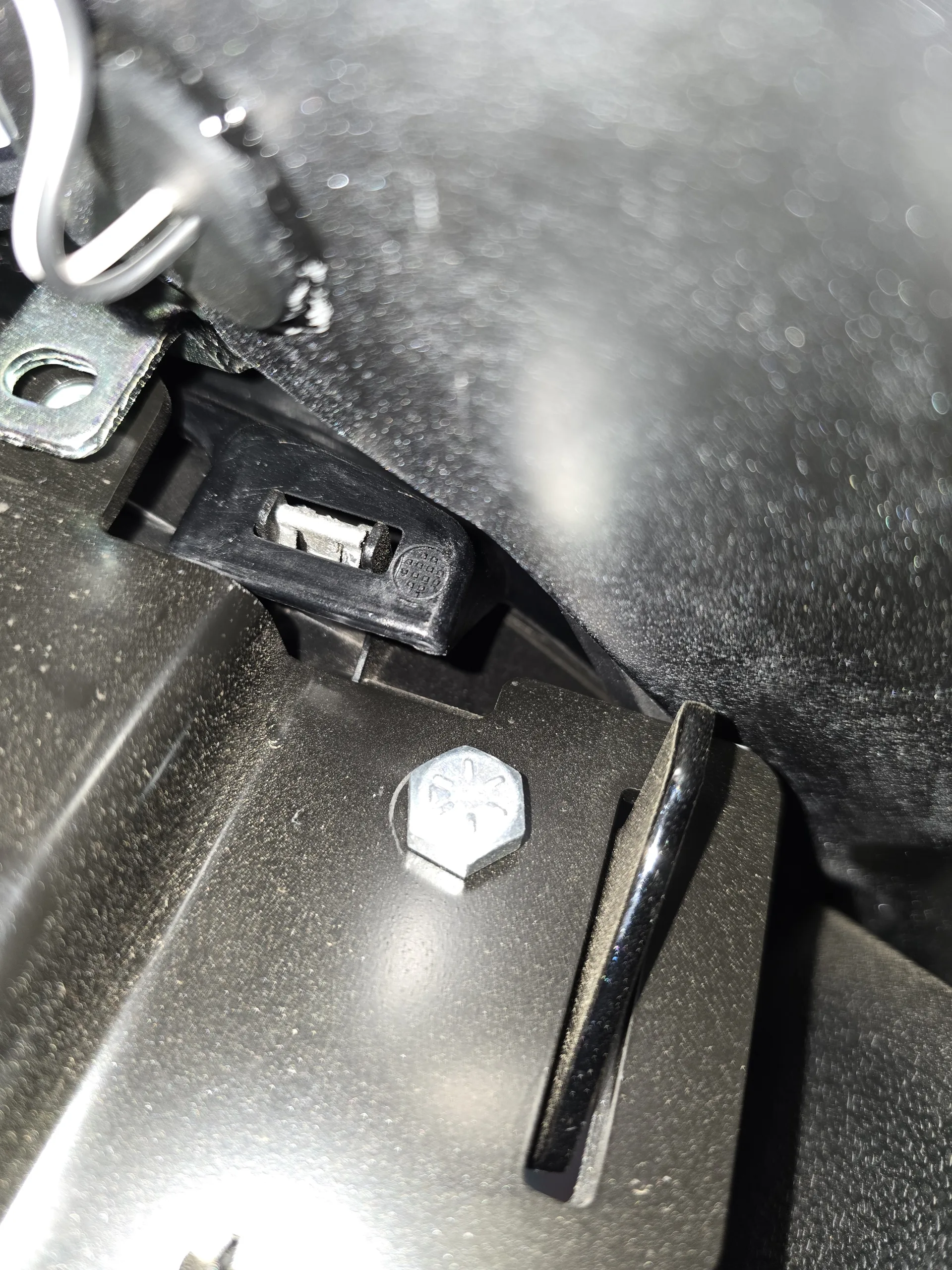

Es muy importante encastrar en los 4 anclajes

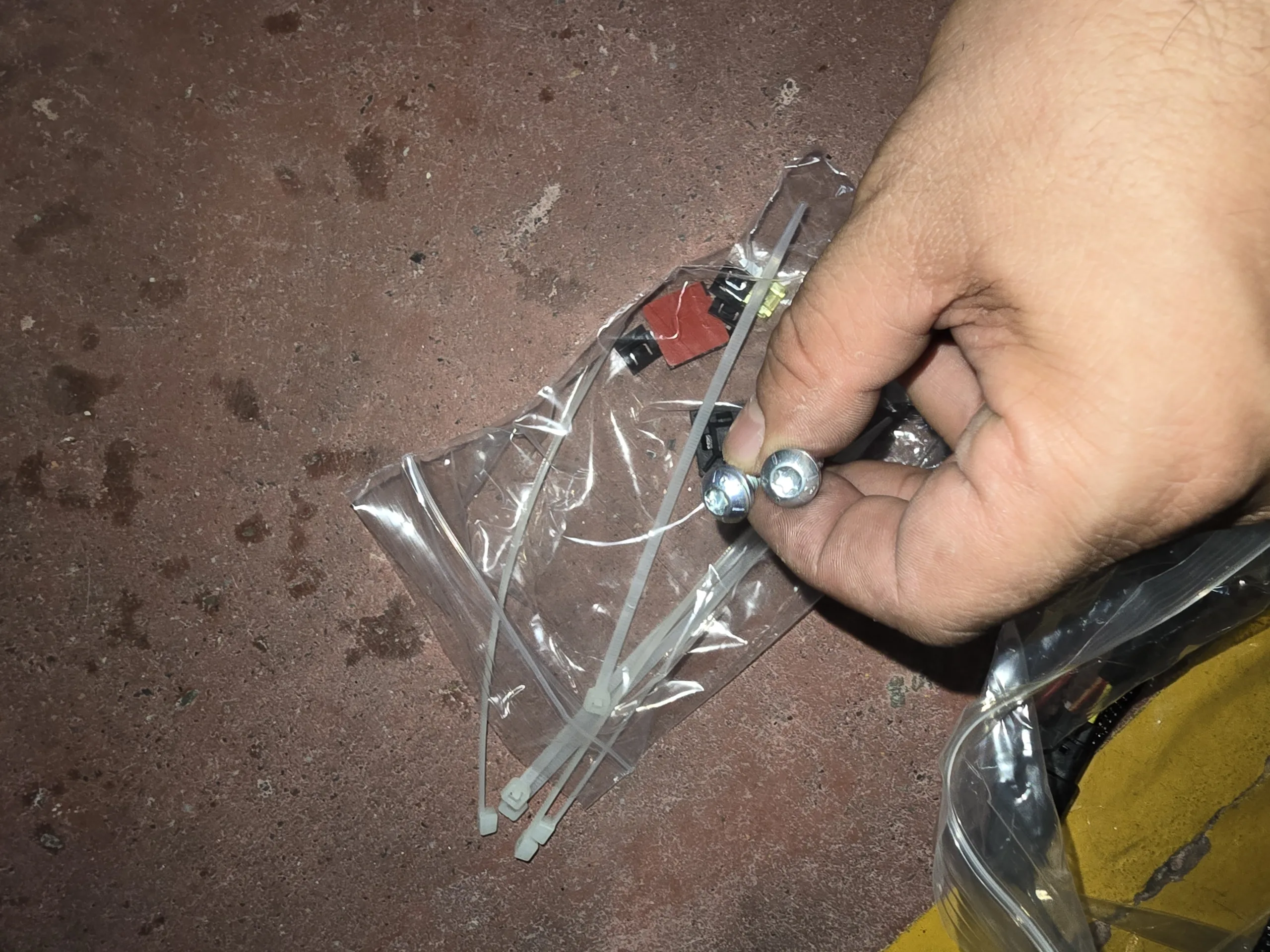

Además lo sujetaremos con los 2 tornillos que vienen en la bolsa del kit. Por lo tanto iremos a por la Allen 9/64

Atornillamos el kit con los 2 tornillos que viene en la bolsa de extras

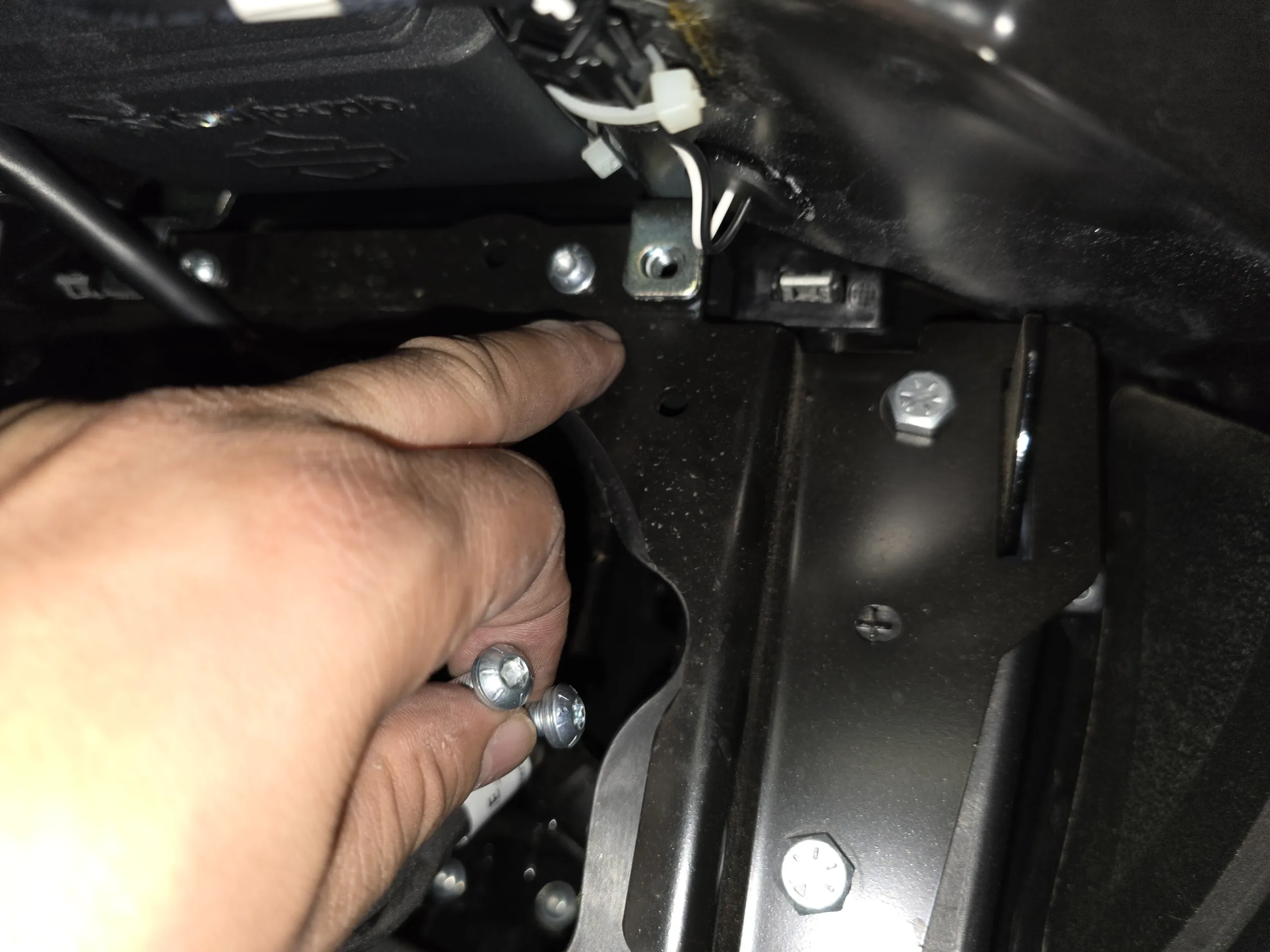

Primero ponemos 1 y luego el segundo

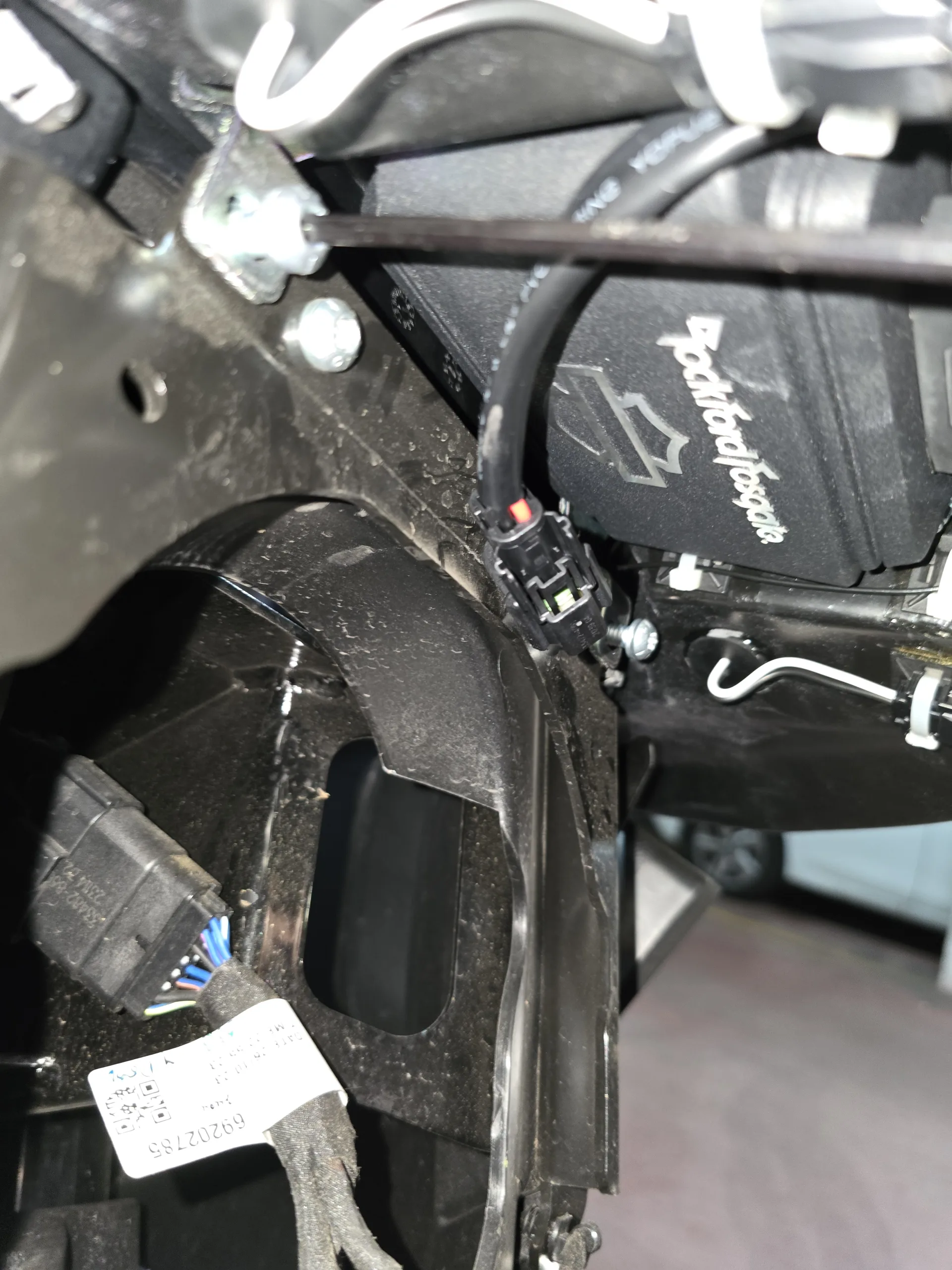

Ahora ponemos el otro lado

Una vez puesto los dos tornillos agarramos el cable extra de tres tomas que viene con el kit.

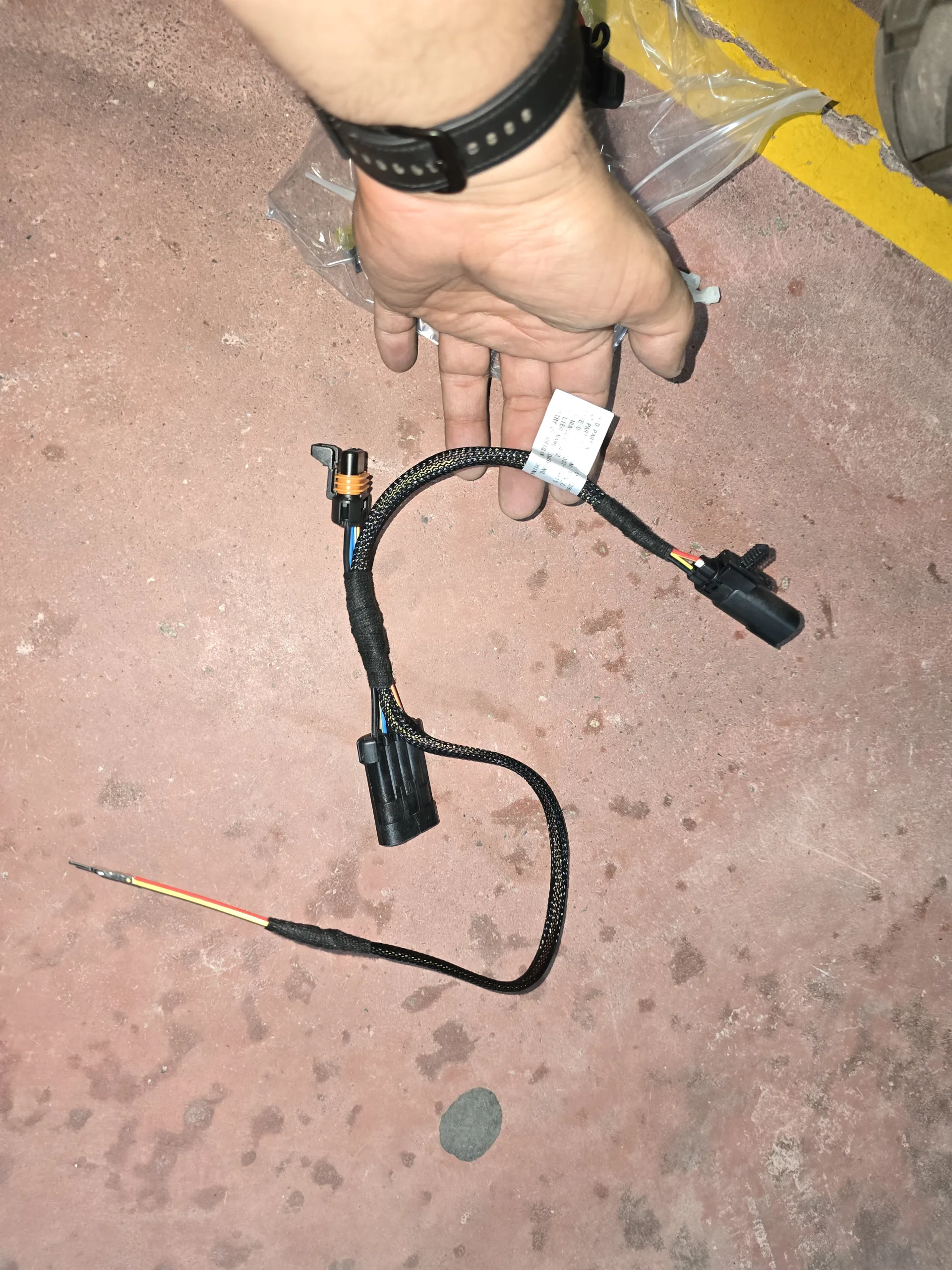

Ahora pondremos el conector extra que viene en el kit

Conectamos primero el que tiene 4 pines.

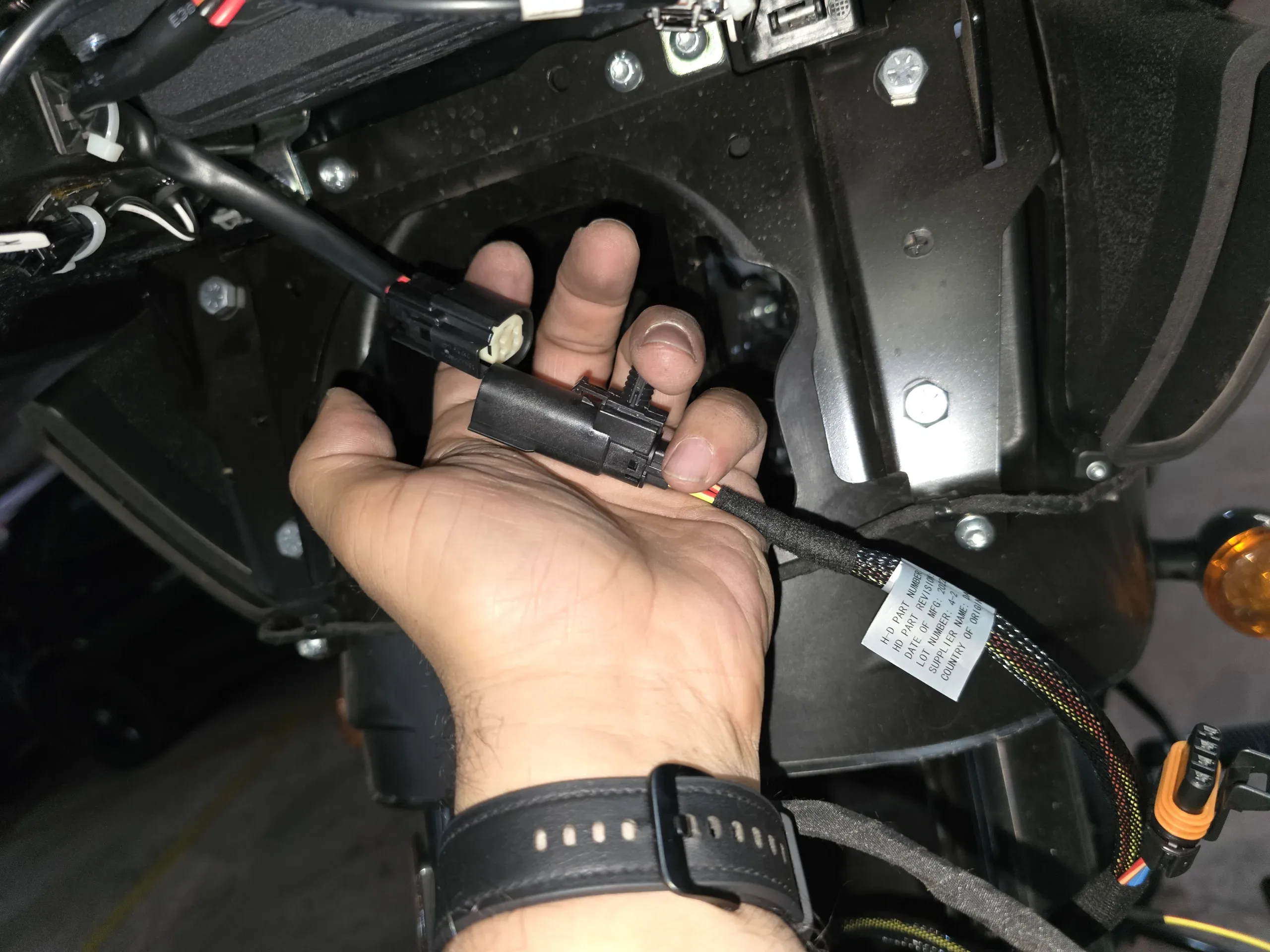

Pasamos a conectarlo

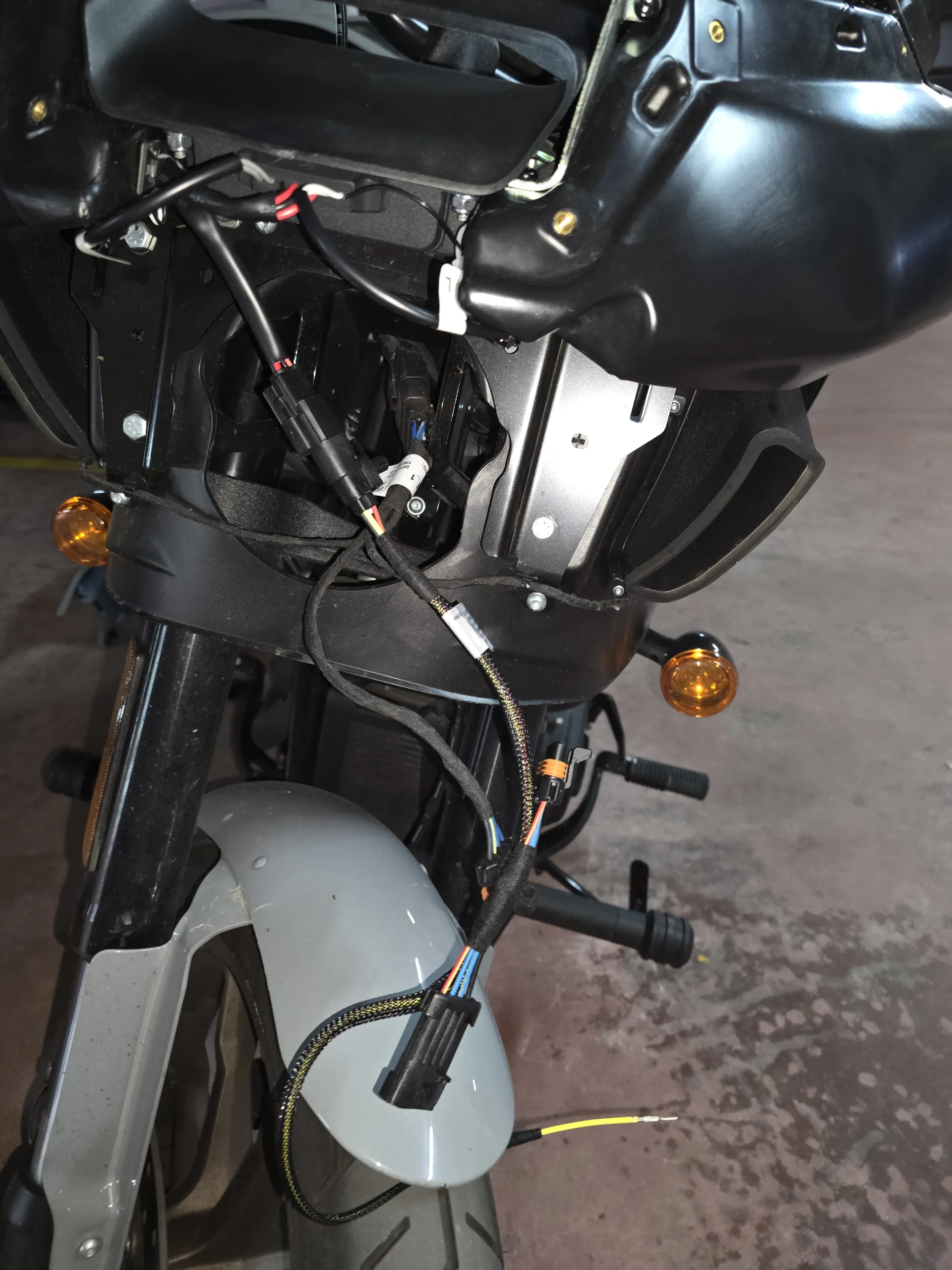

Listo, ahora a por otro conector

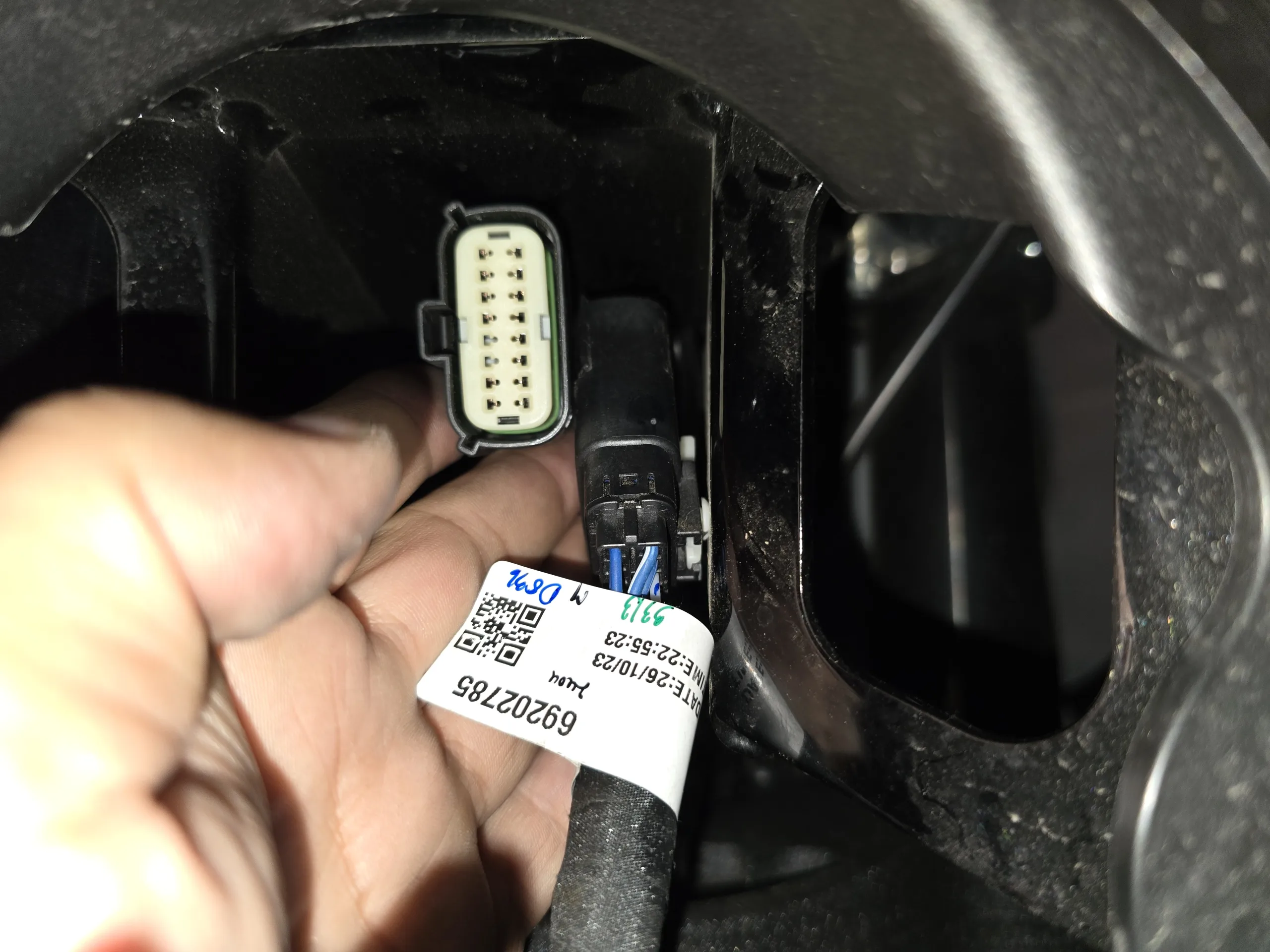

Desconectaremos el conector de 21 vías. Luego tenemos que separar el otro extremo de la guía de sujeción

Una vez suelto y desconectado de la gúia de sujeción, viene una parte más delicada.

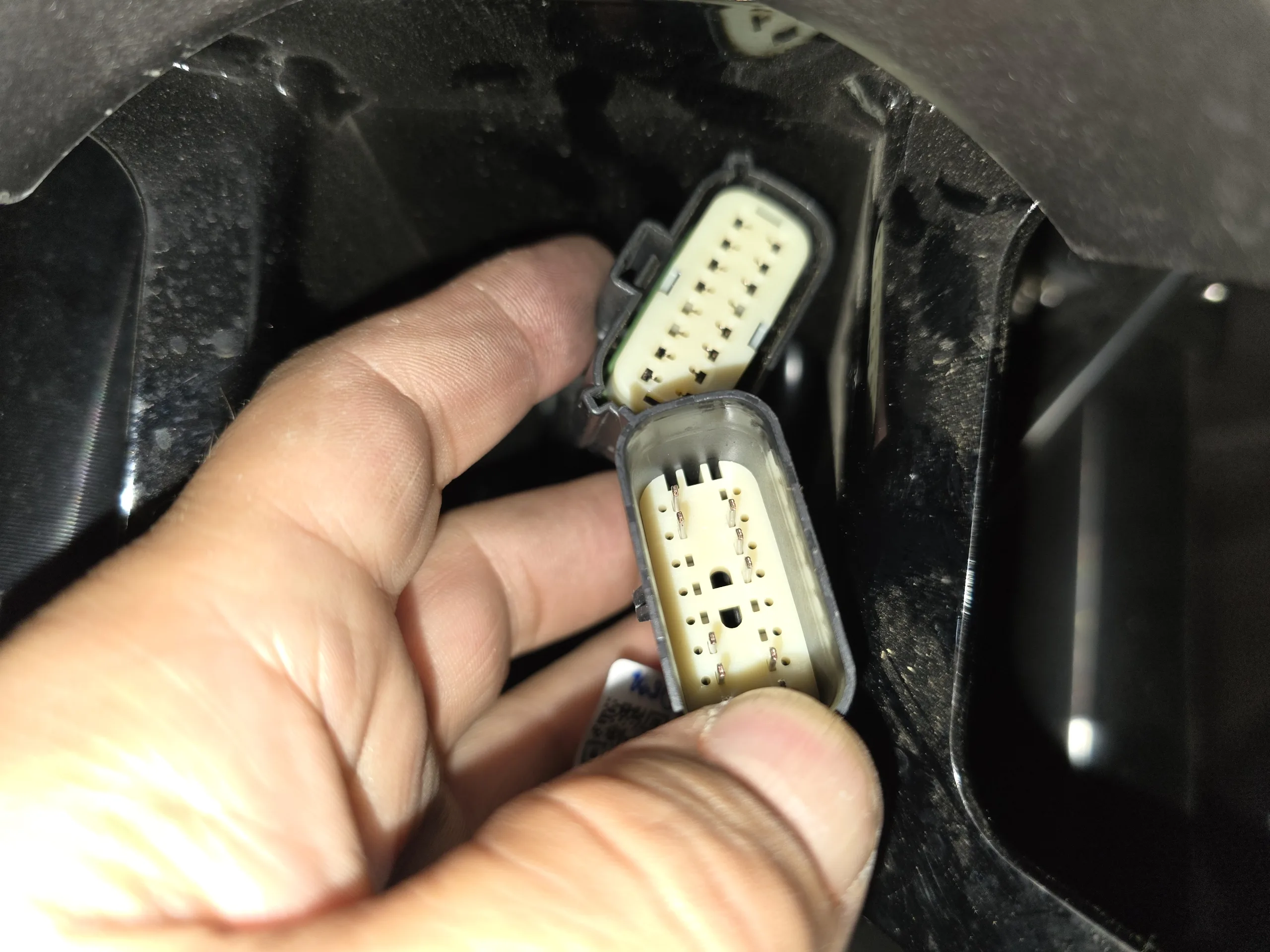

Cuando tengamos todo el conector suelto, ya podremos trabajar con sus pines de conexión

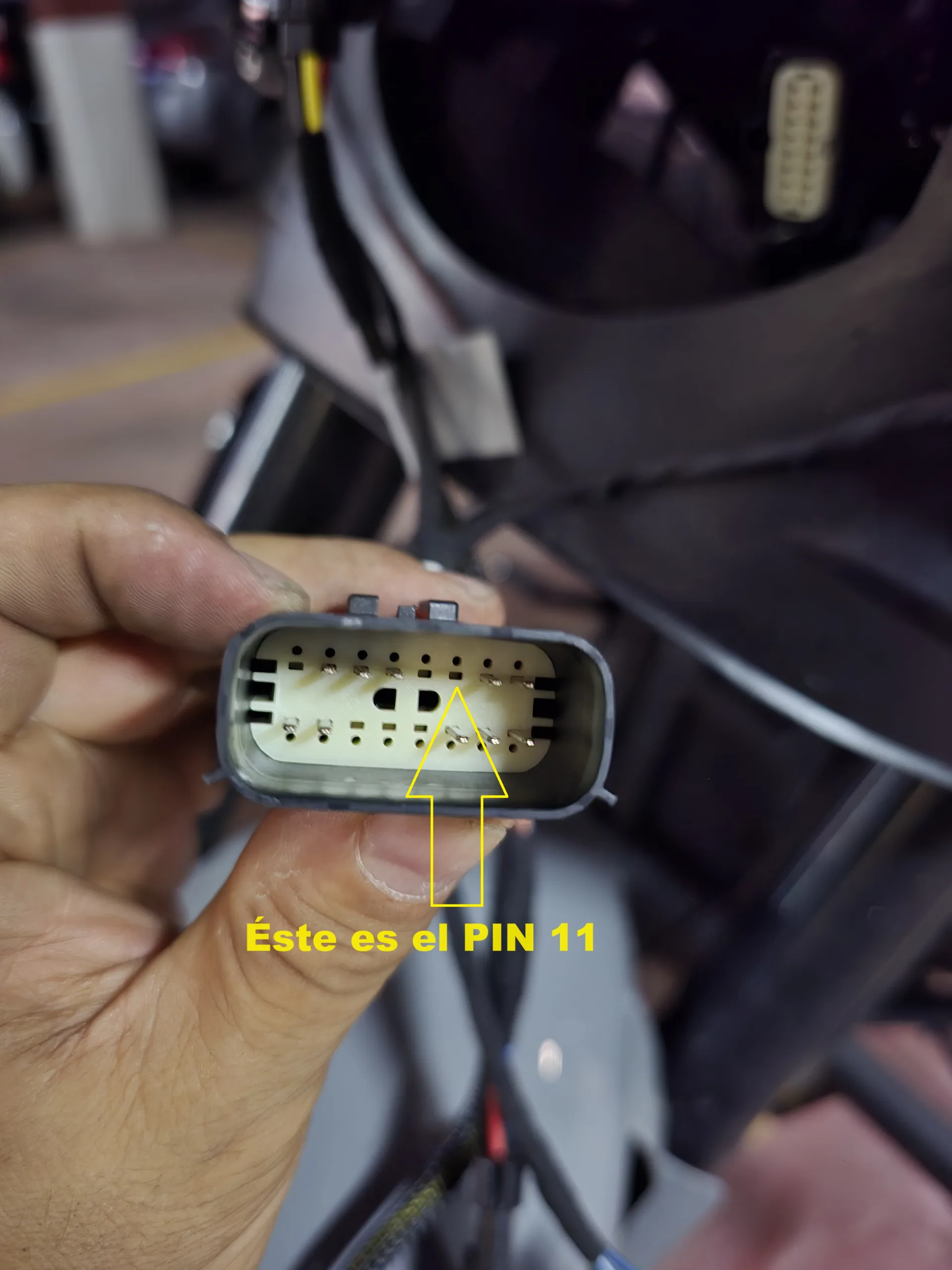

En este orificio que señalamos con la flecha, pondremos el pin de cable rojo y amarillo que sale del cable extra del kit.

Según manual debería de estar identificado con números pero lamentablemente no es así. .Nosotros te ayudamos y te decimos cual es.

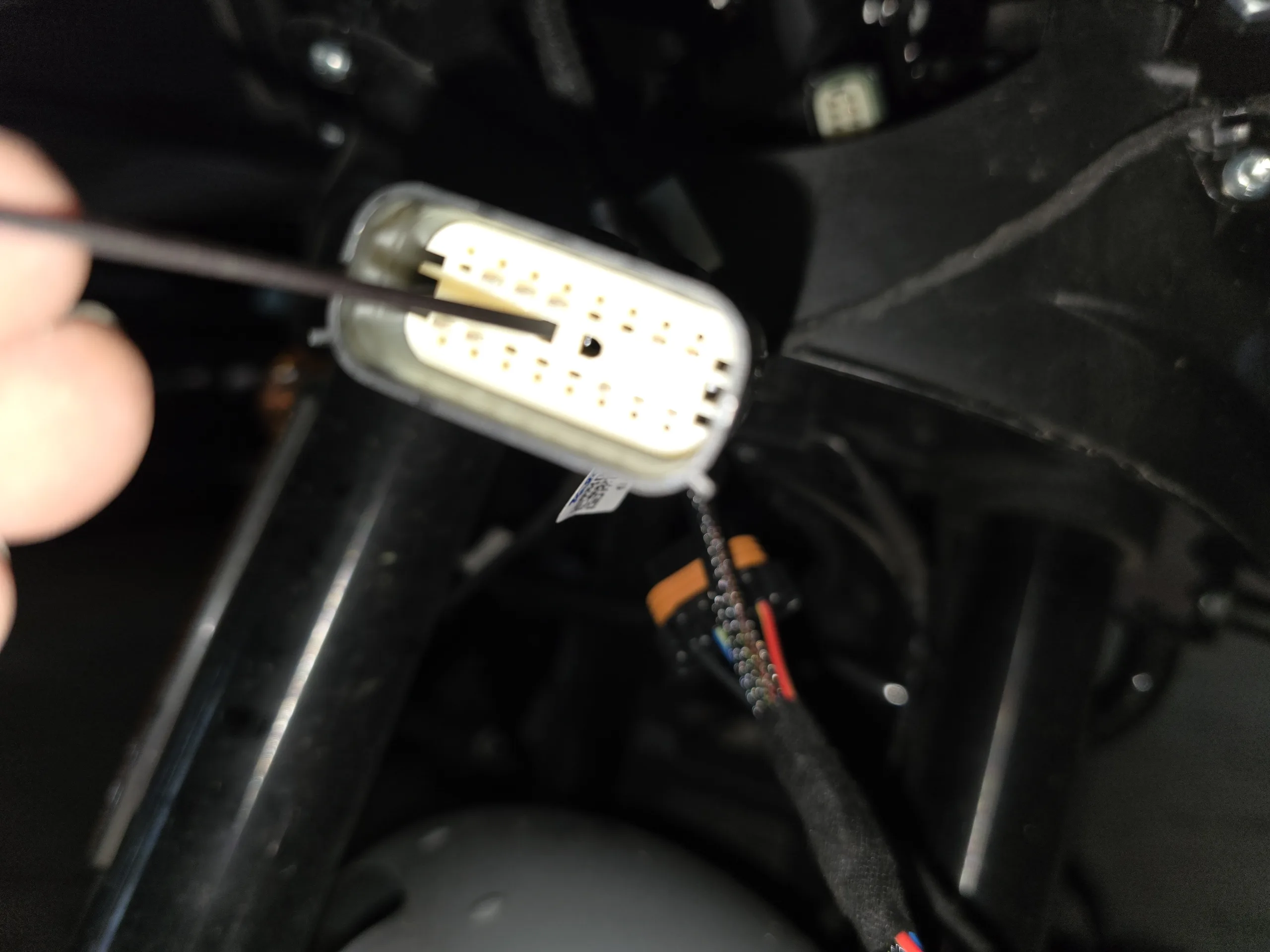

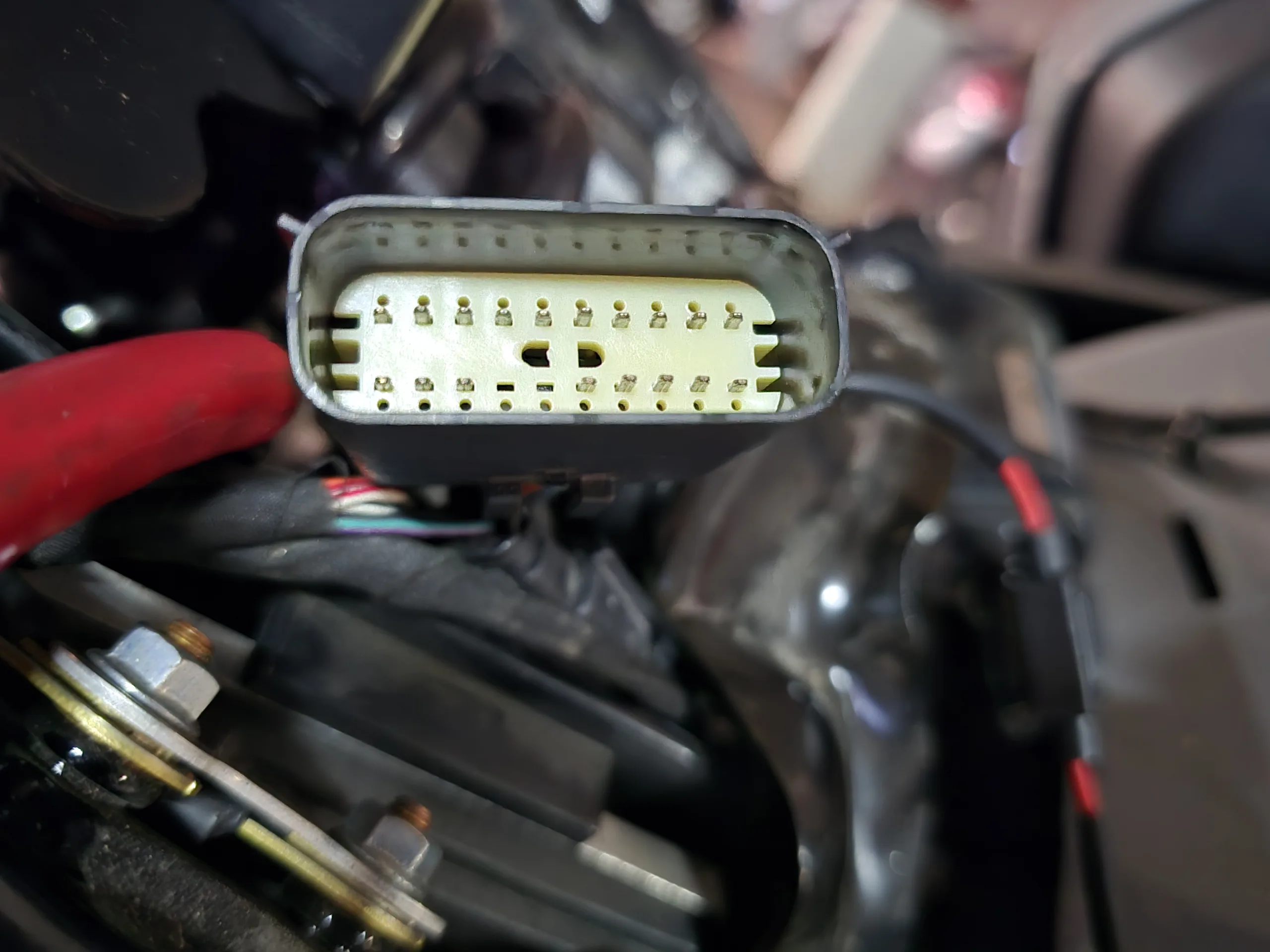

Una vez identificado tendremos que mover unos 3 milímetros hacia afuera la tapeta blanca que sujeta todos los pines. De esta forma podremos liberar y sacar un pin de plástico interior para pasar el del kit RockFord Fosgate.

Con el lado curvo de una Allen lo introducimos por este agujero y tiramos hasta que se mueva 3 milímetros hacia nosotros

Para poder realizar este trabajo es necesario tener un extractor de terminales molex. Como nosotros no tenemos y es un caso muy puntual de uso, no lo compraremos (en todo caso, compraremos birras). Usaremos una aguja de máquina de coser. Usad la herramienta que más se asemeje o encontréis por ahí y pueda entrar en el agujero sin dañar la tapa. (Pensad que tendremos que empujar unos 2 centímetros).

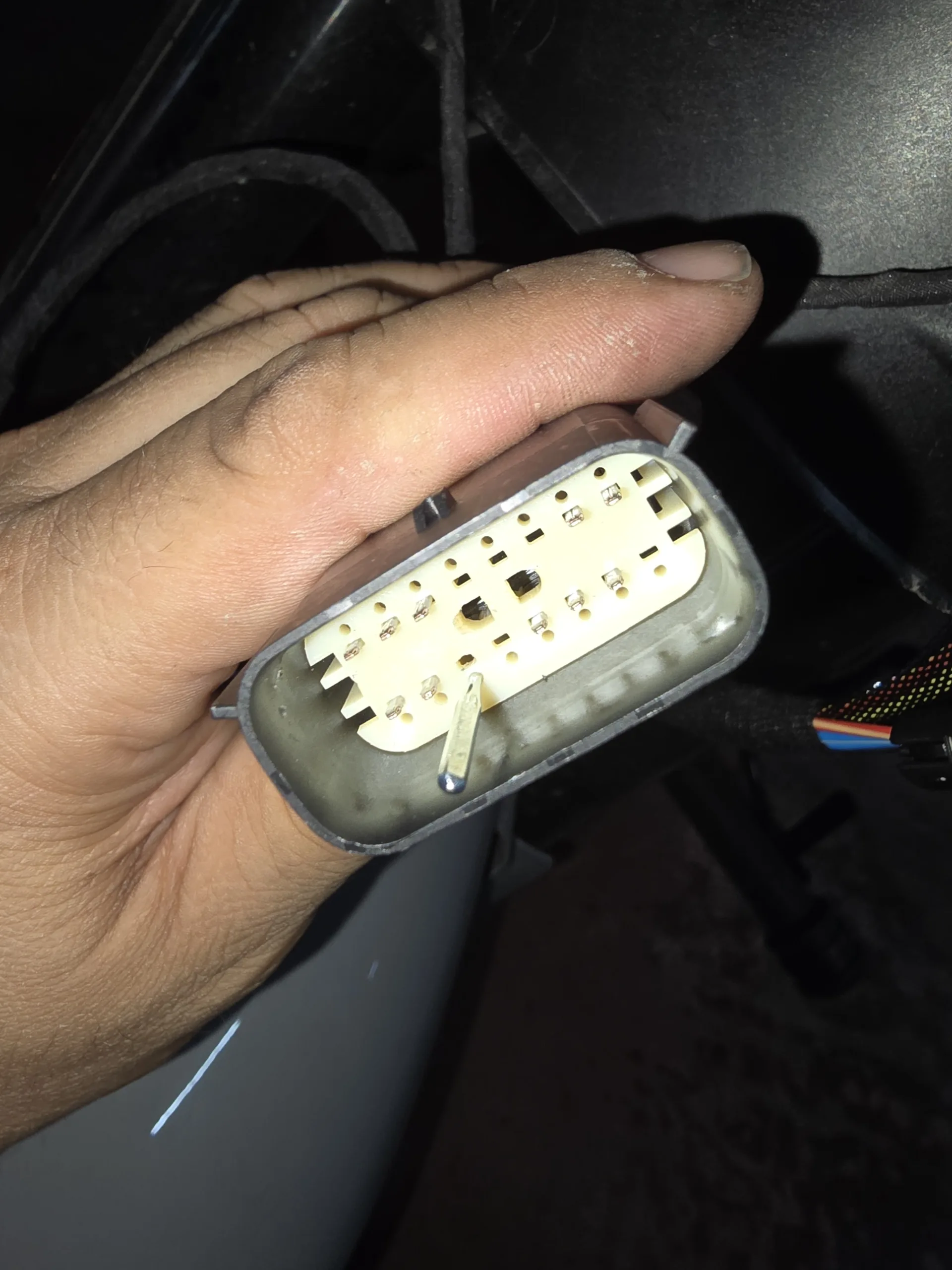

Aquí mismo lo ponemos y nos ayudara para sacarlo

Ya empujado, por el otro extremo veremos un plástico blanco (protector de la guía) que debemos sacar con una pinza y poner aqui mismo el conector que veremos en el cable extra con 3 conectores.

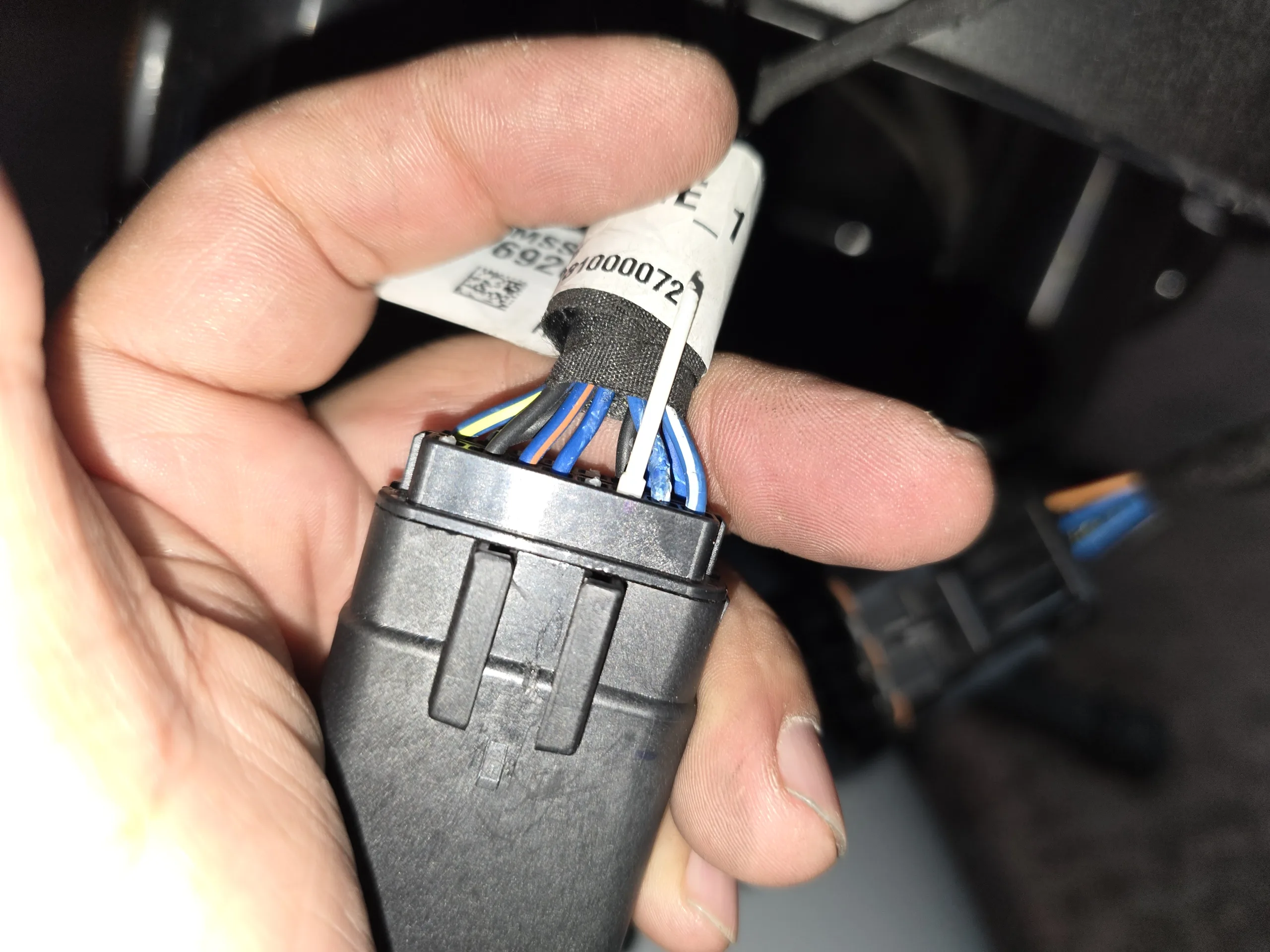

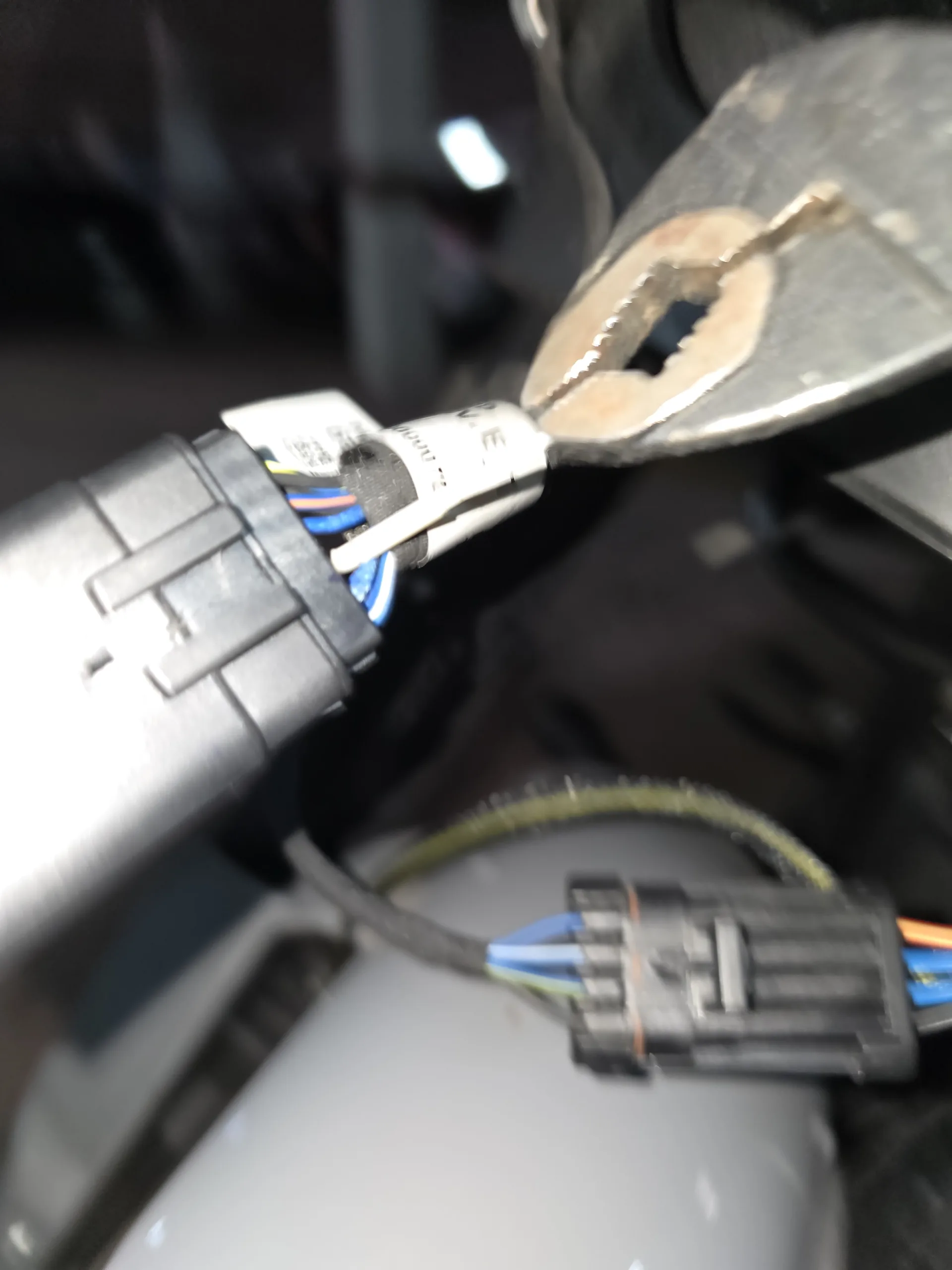

Ya casi lo tenemos fuera

Lo extraeremos completamente y pondremos en el mismo sitio el cable amarillo y rojo con el pin de contacto en la punta.

Ahora ya ha salido y pondremos el conector extra

Si vemos donde hemos extraído el plástico blanco, veremos que en ese carril hay un pequeño hundimiento. Esta calle servirá como guía para poder poner la punta del pin de nuestro cable amarillo y rojo.

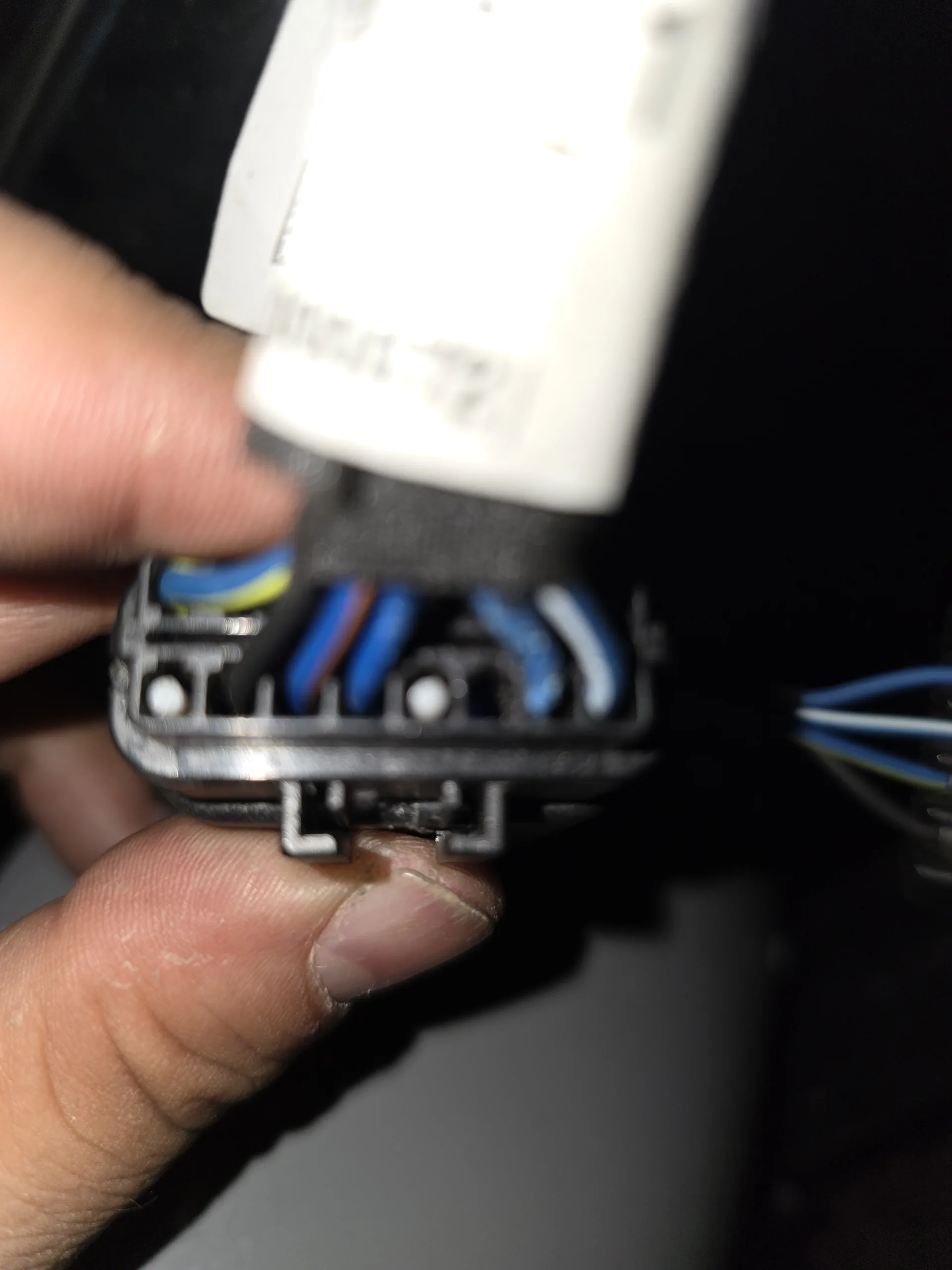

Ya hemos podido sacar el pin de plástico . Vemos que en cada agujero hay como una calle que sirve de guía para poner el pin

El  no está en el centro del cable amarillo y rojo, sino más bien a un lado. Por eso pondremos ese lado tocando la calle del hueco del conector.

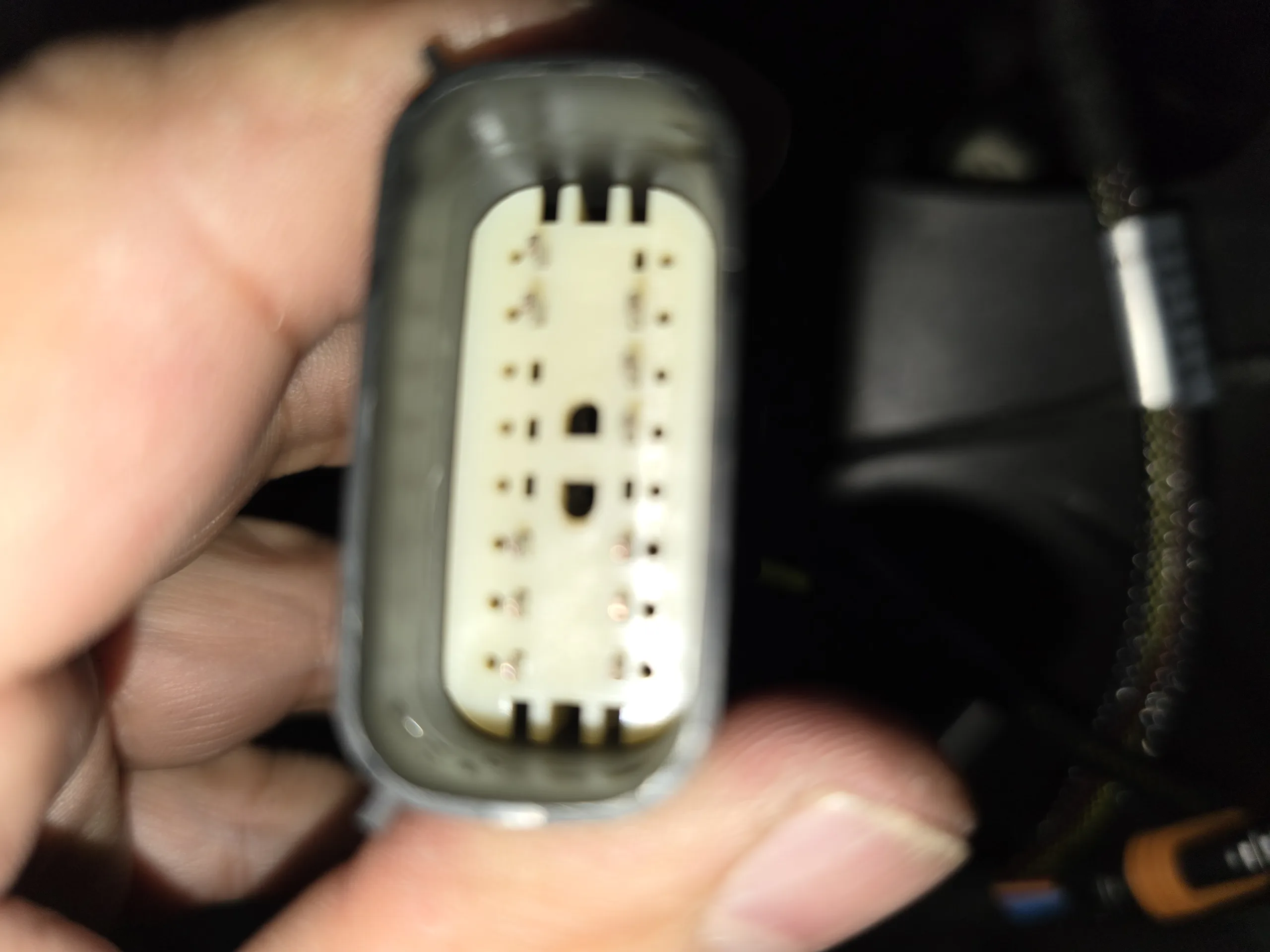

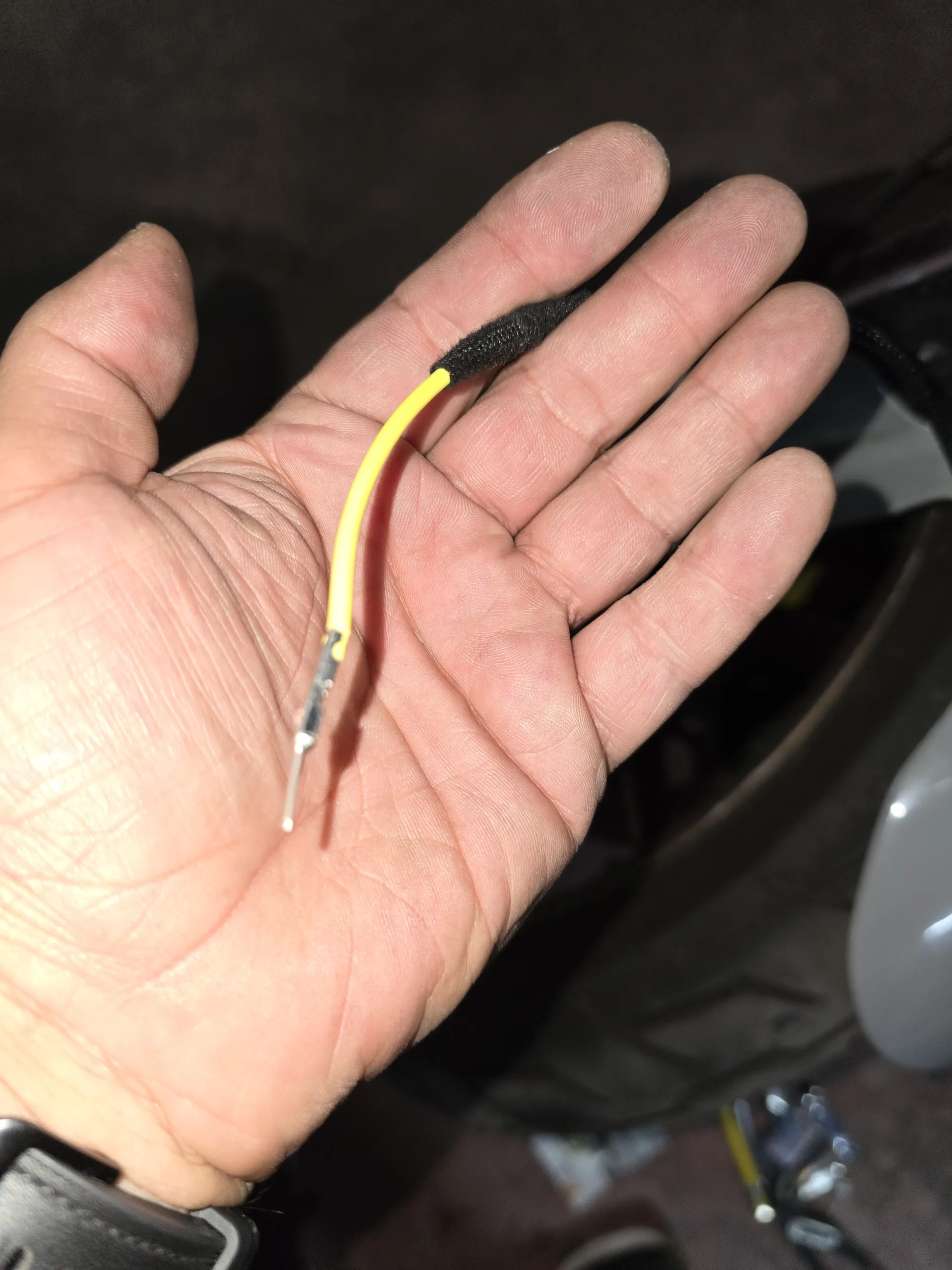

Ahora pondremos en ese sitio este cable amarillo y rojo

Es imposible que nos equivoquemos, ya que si lo queremos meter del otro lado, no entra en el agujero.

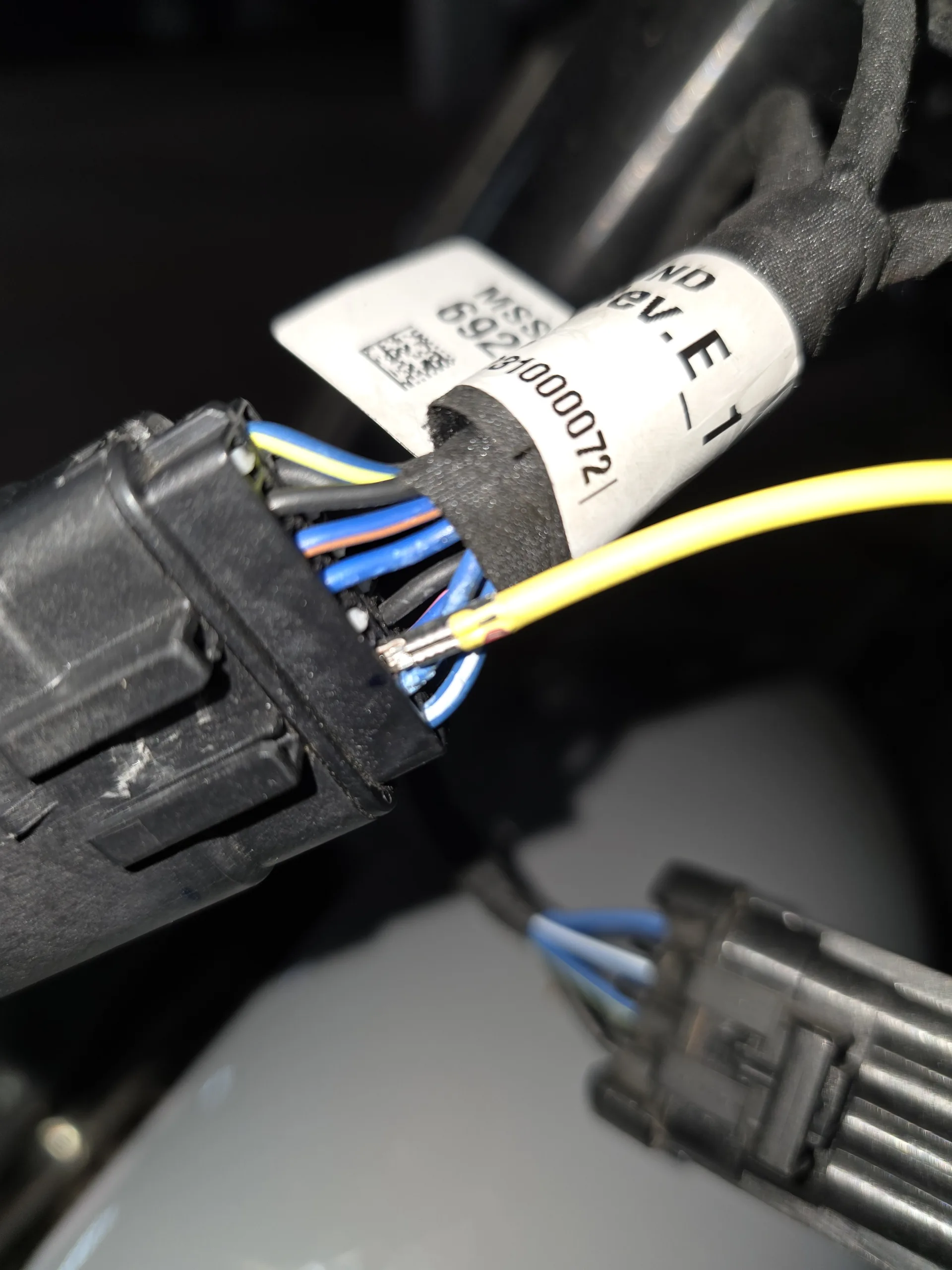

Lo meteremos por el mismo sitio. Tened cuidado porque hay una sola posición para ponerlo

Una vez pasado, es importante que los topes de todos los pines estén a la misma altura. Y logrado esto, podremos preionar y bajar la tapa blanca, esos 3 milímetros que antiguamente hemos separado.

Una vez que haya pasado y esté a la misma altura con el resto de pines, bajaremos 3 milímetros la tapa interior blanca

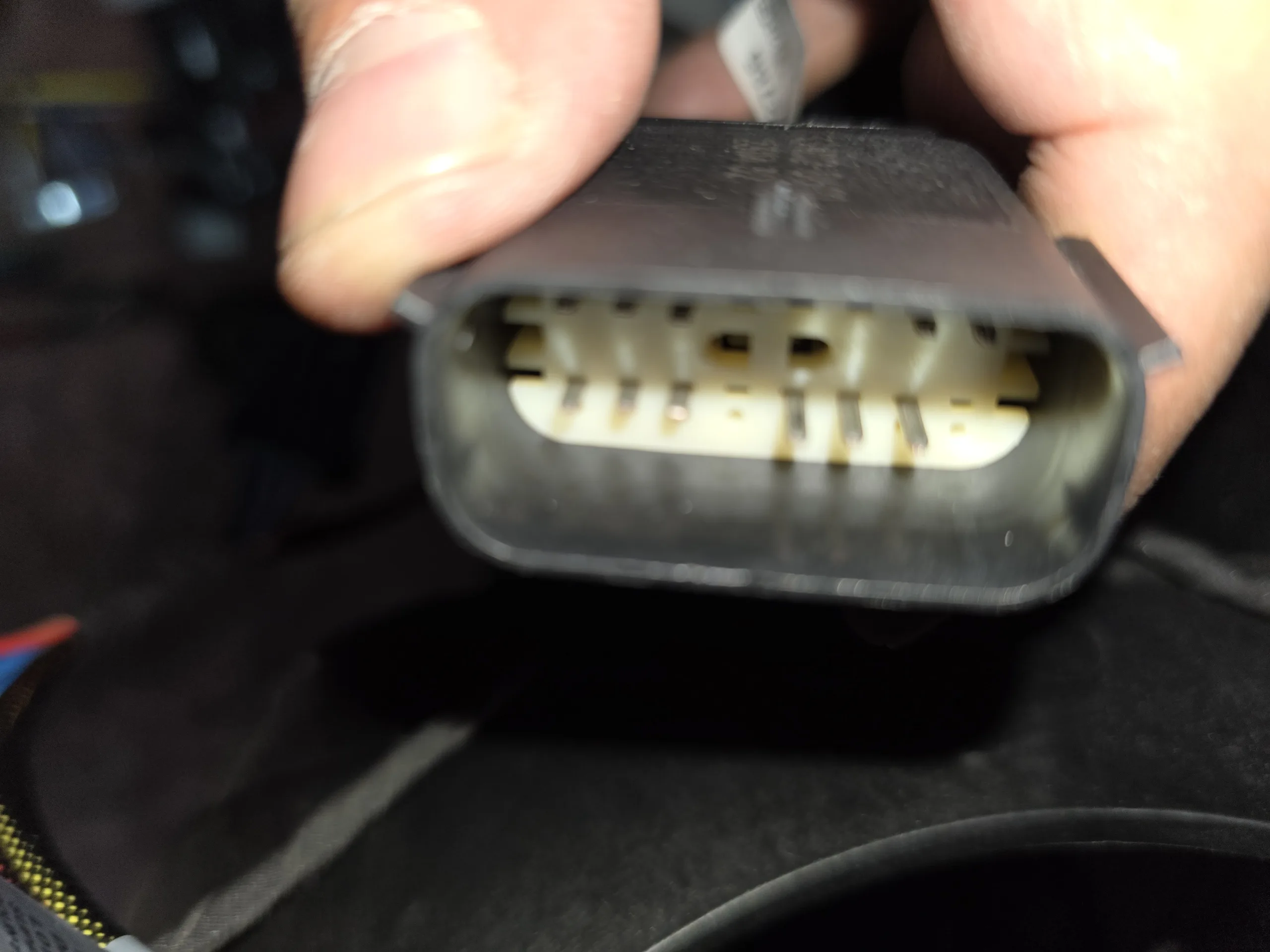

Aquí ya vemos que están nivelados con el resto de pines

Ya que estamos, aprovecharemos y pondremos cinta para proteger los cables de conexión.

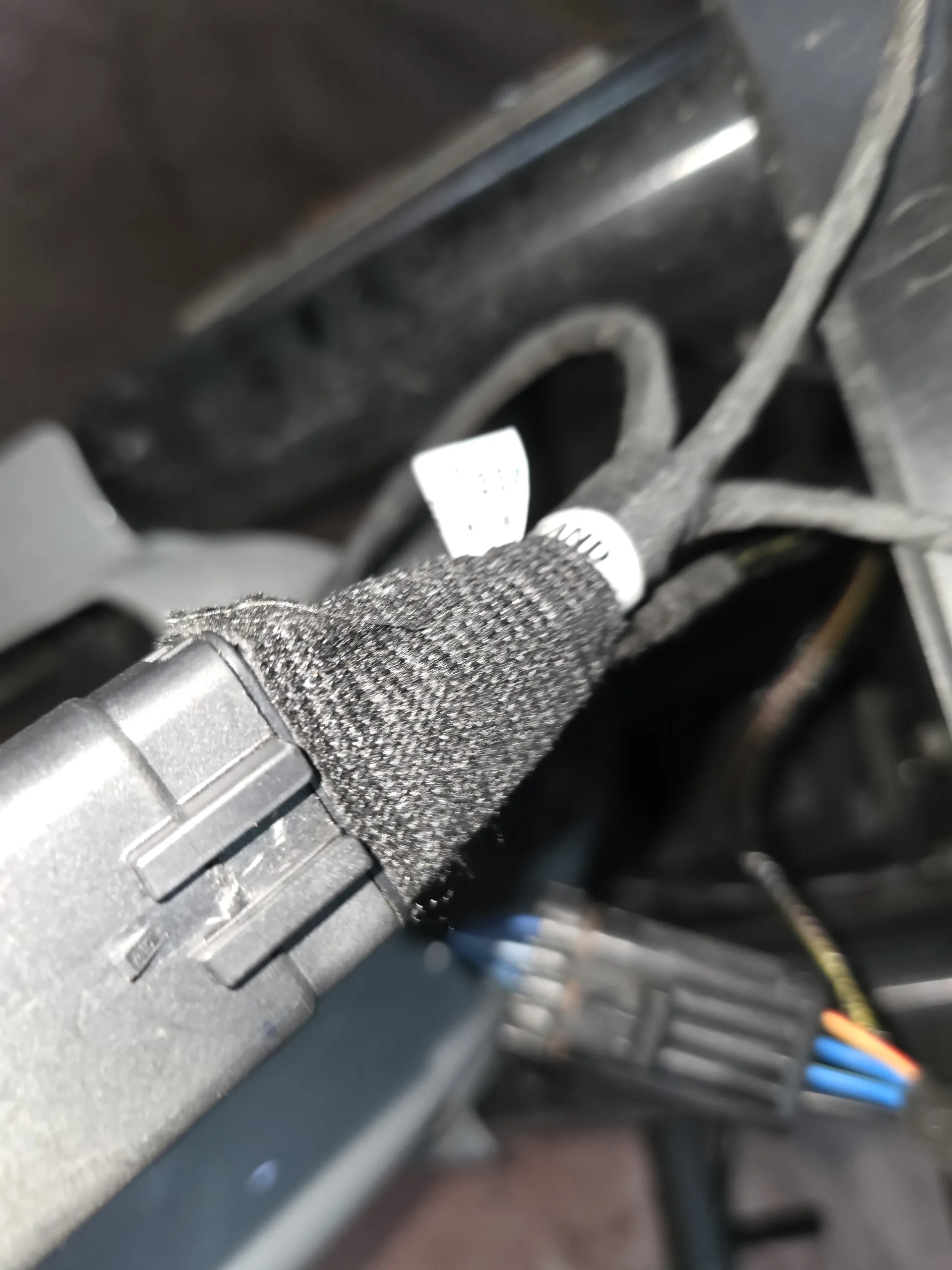

Ya que estamos taparemos con un poco de cinta los cables para que queden protegidos

Cerramos el conector y lo pondremos en la gúia de sujeción blanca para que quede fijado.

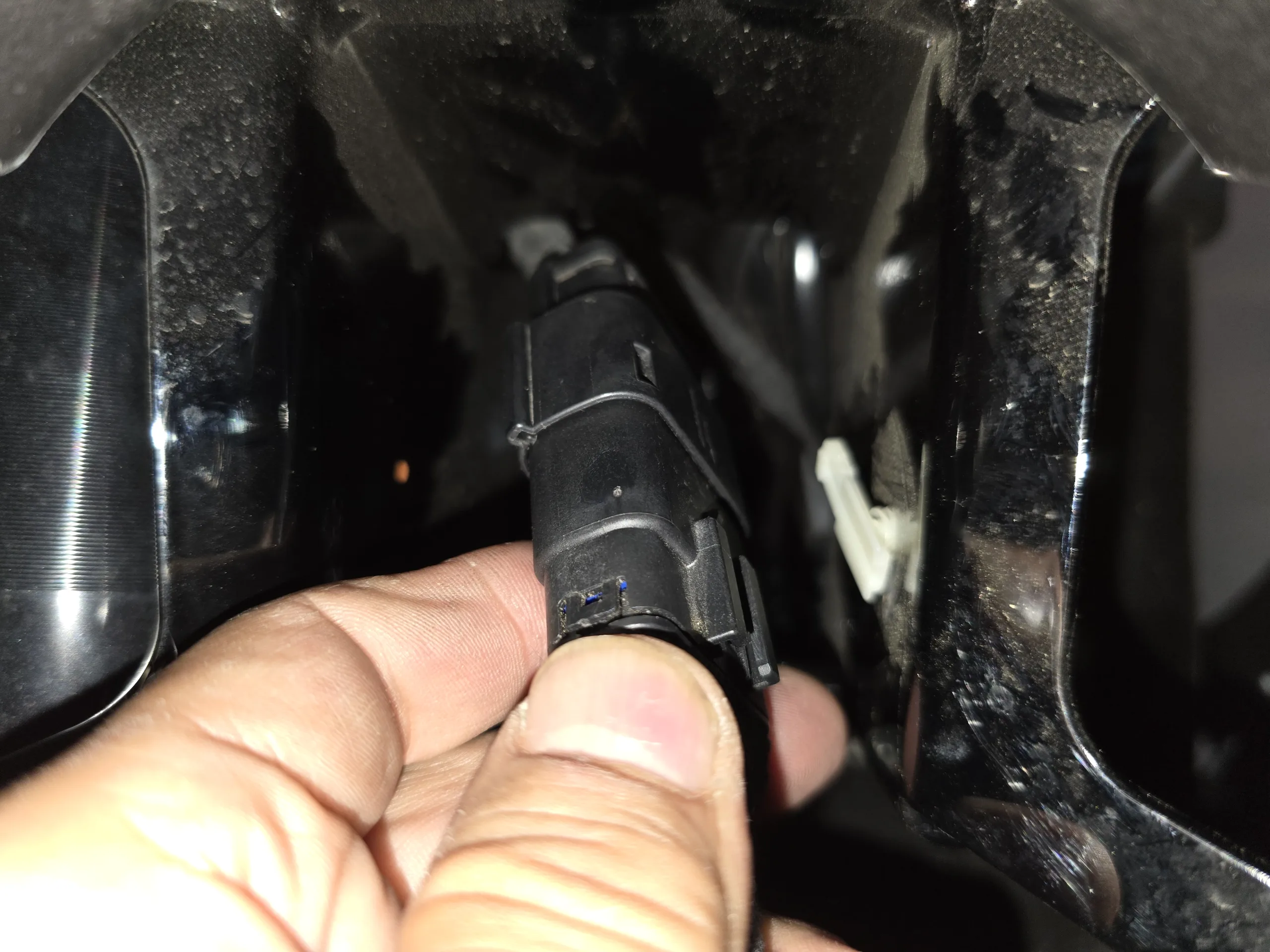

Utilizaremos la guía blanca para sujetar el conector

Sujetaremos también el conector de 4 pines de la parte superior del faro.

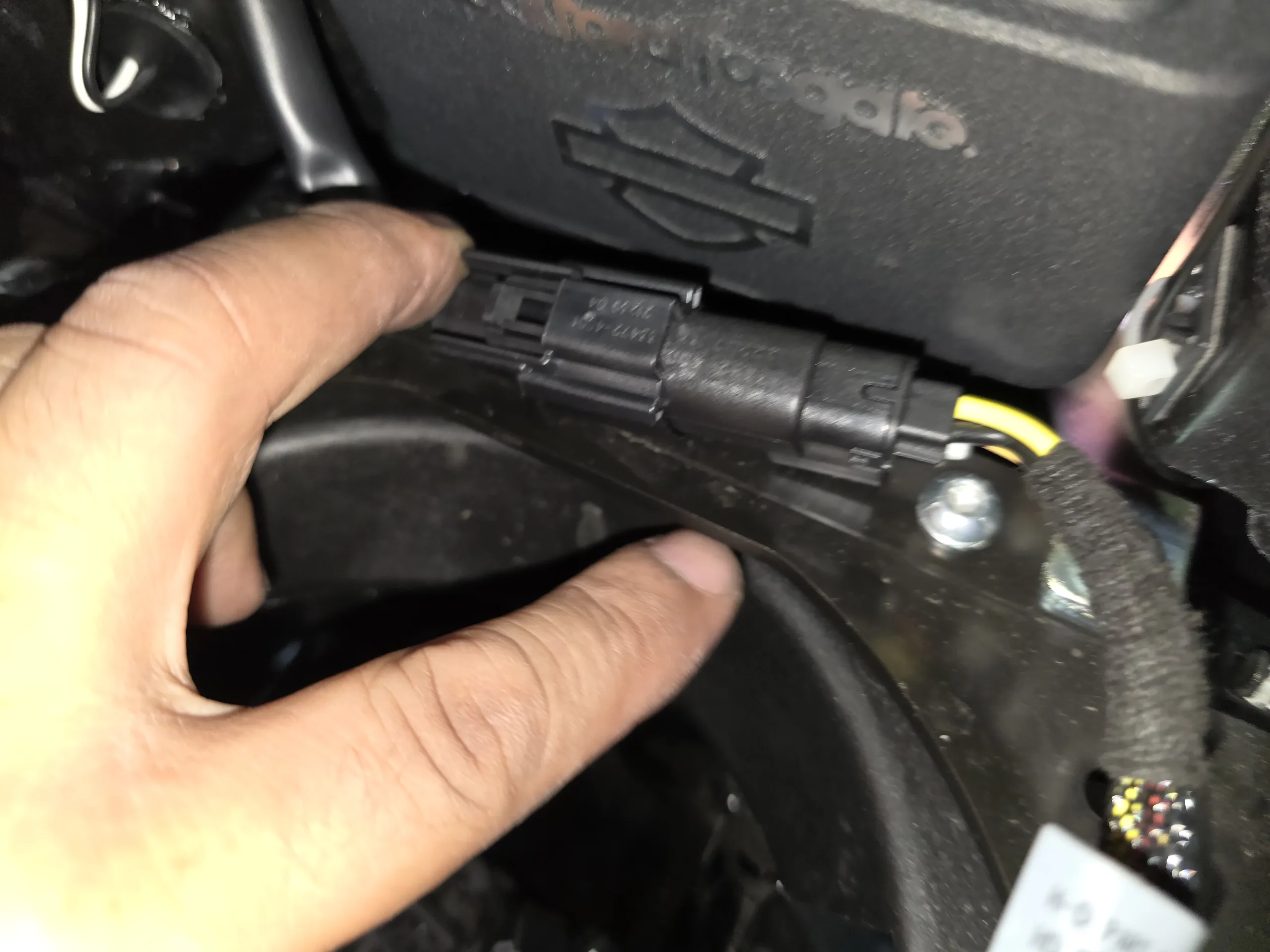

Ahora sujetaremos el conector de 4 pines que pasa por encima del faro al agujero sujetador

Ahora, debemos hacer lo mismo pero con el conector de 20 pines que hay debajo del asiento. Pero en vez de la posición 11 es en el 9.

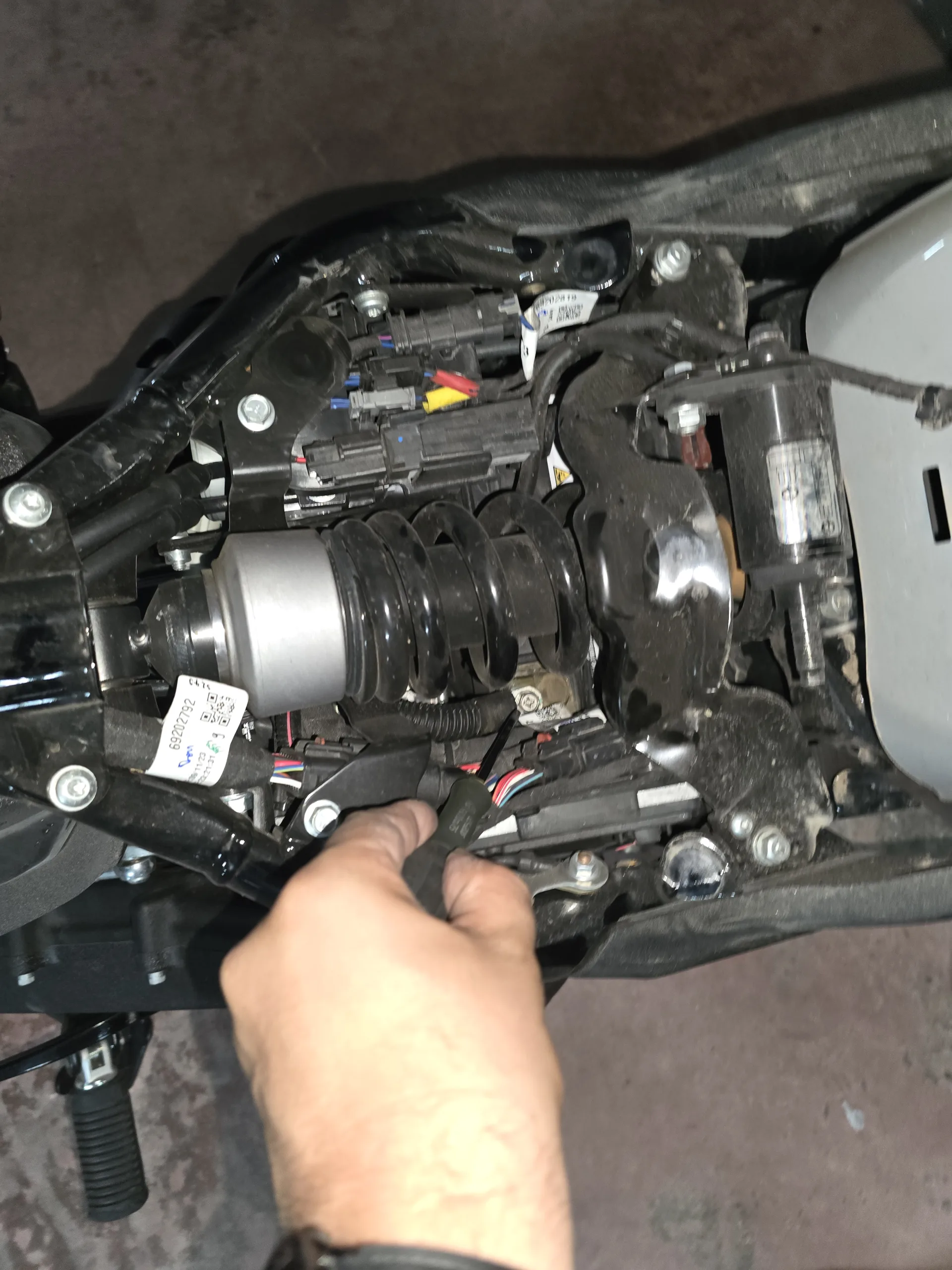

Volvemos al sector debajo del asiento. Localizaremos el conector de 20 pines que está justo arriba del borne positivo

Una vez localizado, está sobre el terminal positivo de la batería, deberemos sacarlo de la guía que lo sujeta y abrir el conector.

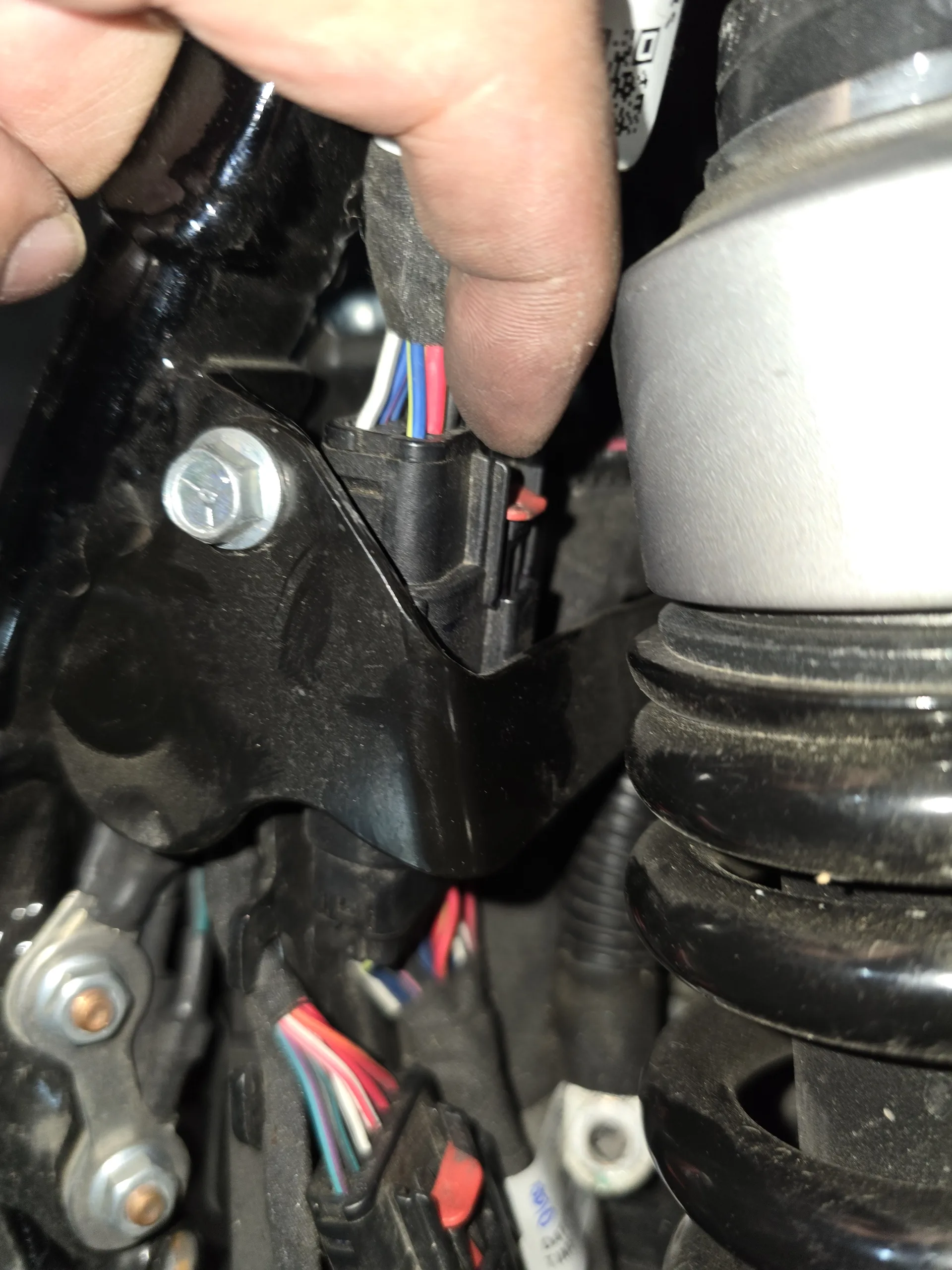

Necesitamos separar el conector para hacer lo mismo que hemos hecho adelante

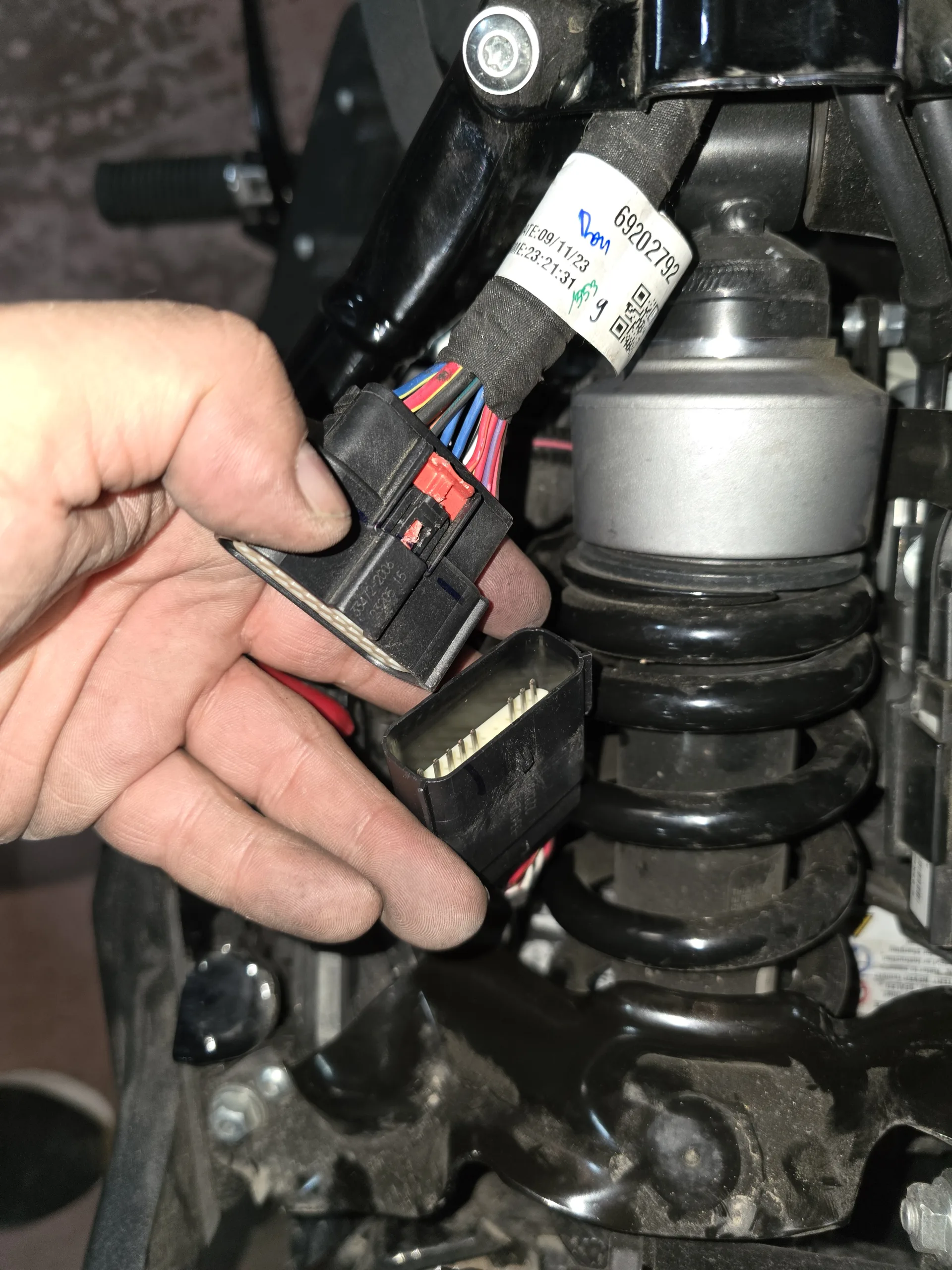

Con un poco de maña sacaremos de la guía y la abriremos

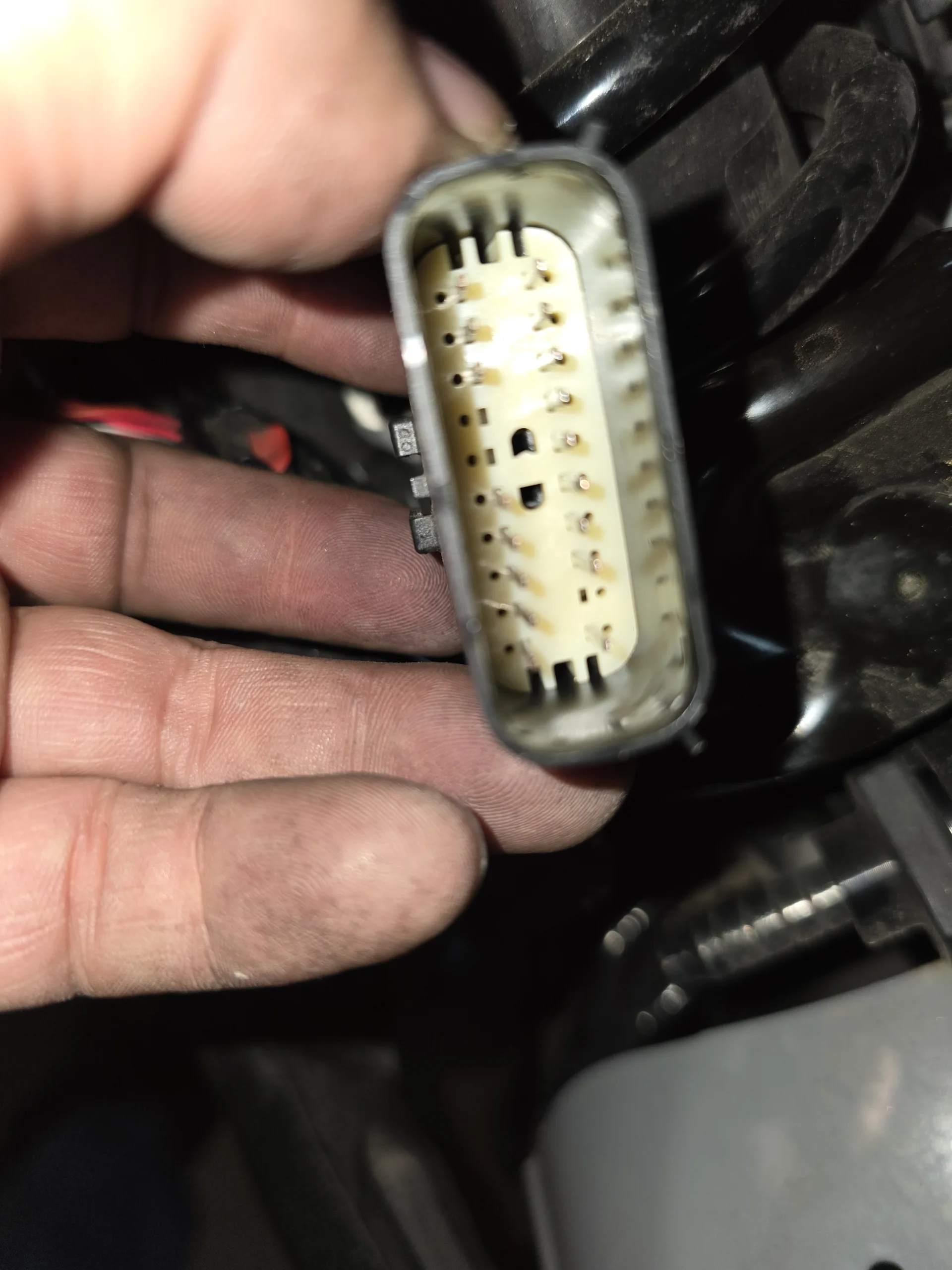

La posición 9 es justo ese espacio sin pin que está abajo a la derecha. Casi en la esquina.

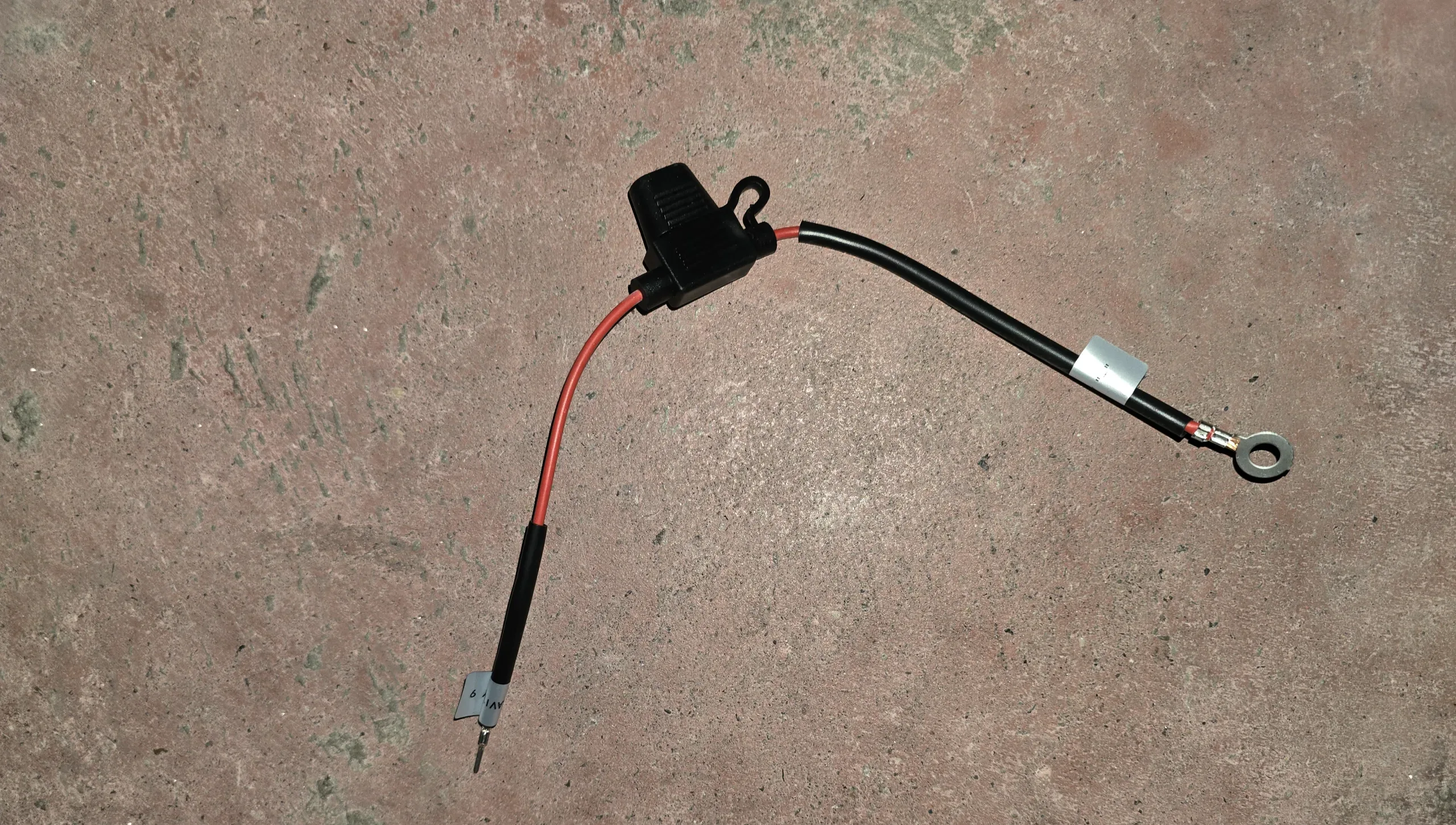

Una vez abierto, cogemos el cable  rojo suelto viene con el Kit RockFord Fosgate. Haremos lo mismo cque hemos hecho con el conector anterior de 21 pines. Pero este es de 20 y la posición es en el número 9.

Ahora pondremos el pin rojo en el espacio vacío de la posición 9

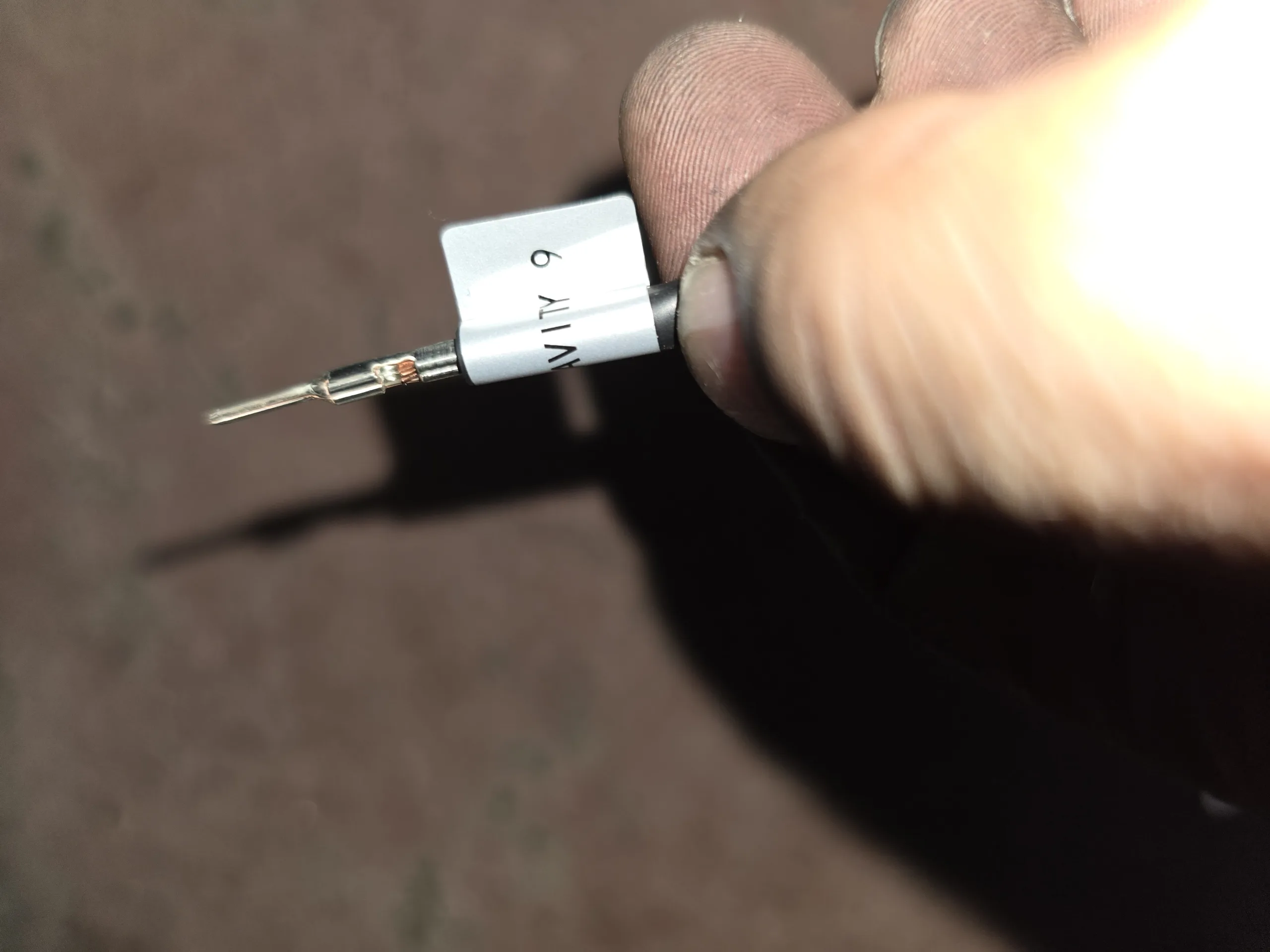

Como véis ya viene identificado de fábrica con el número 9.

Acordaos que sólo se puede meter de un lado justo donde la guía pasa así no se podrá girar

Pero en el conector de 20 tampoco vienen numerados (al igual que en el de 21 de delante).  Veréis que hay tres lugares sin pines.  No sufraís. Otra vez, te enseñamos fácilmente cómo localizarlo. Hay uno vacío en el penúltimo lugar. Pues es ese mismo.

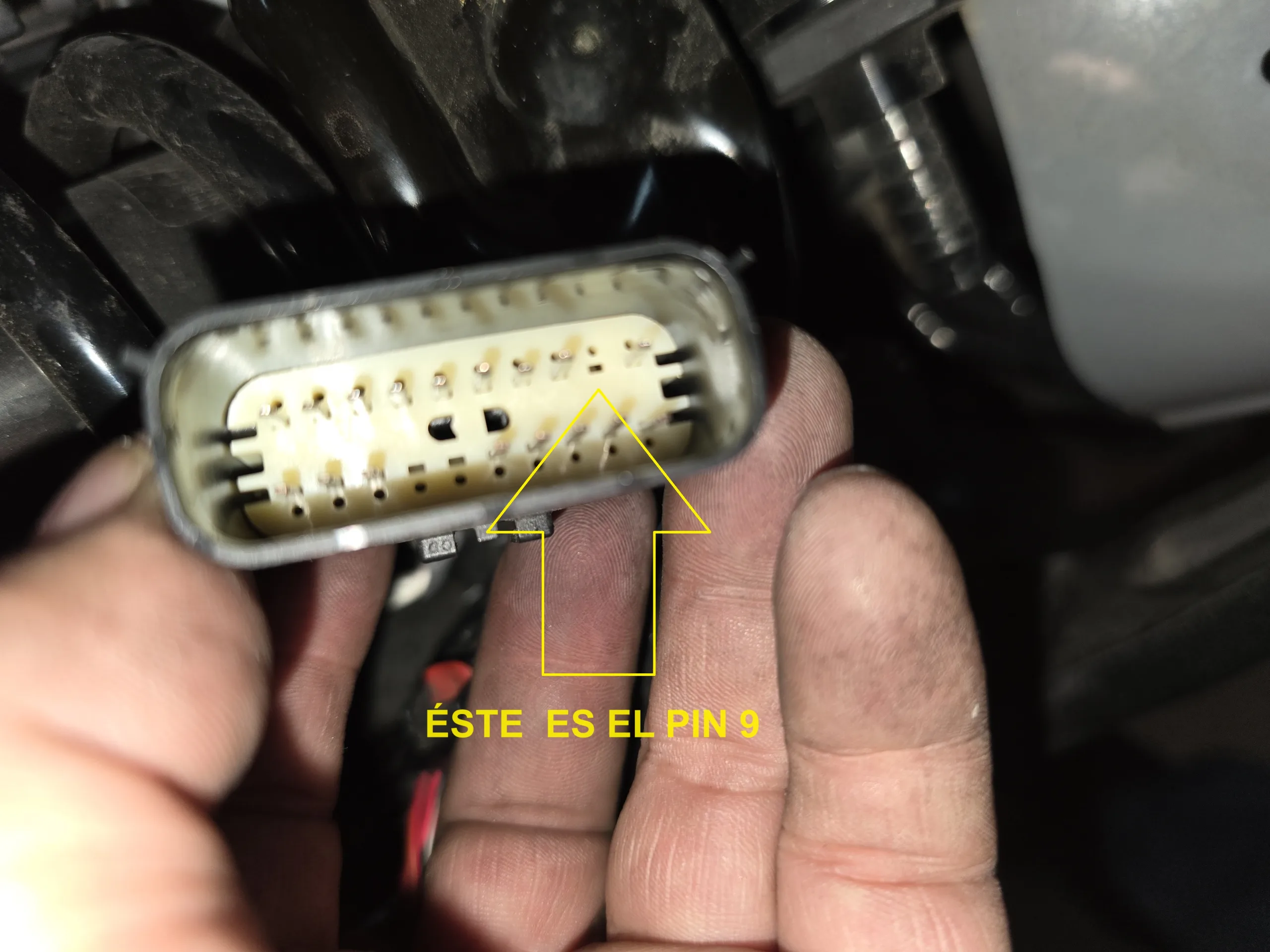

El espacio libre, es el Pin 9

Repetimos lo mismo que con el conector de delante. Con la ayuda de una llave allen tiramos 3 milímetros hacia delante para liberar la sujeción de los pines.

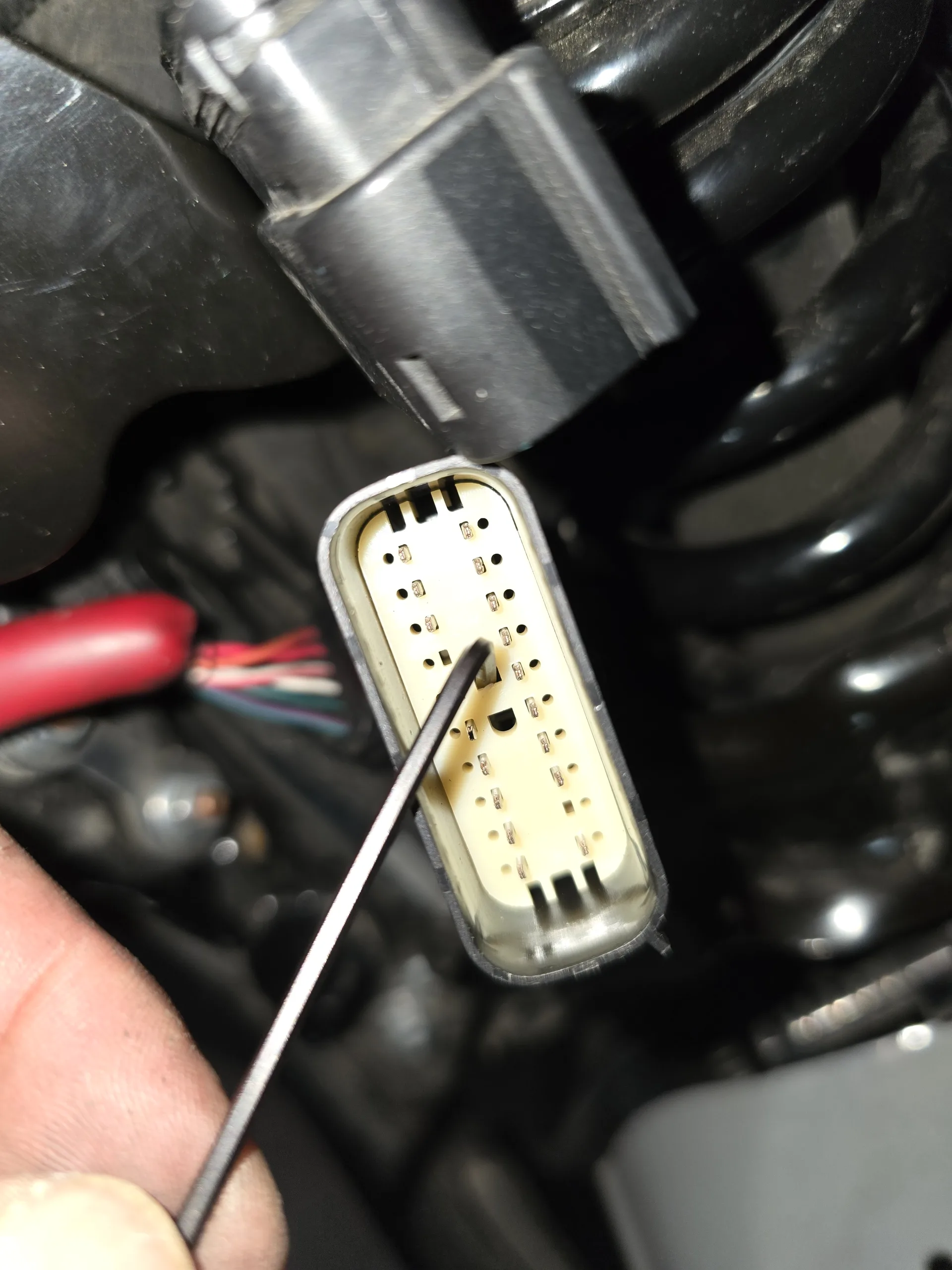

Otra vez con la ayuda de una llave Allen separamos la tapa blanca otros 3 milímetros

Haremos lo mismo que antes. Como no tenemos un extractor Molex, nos ayudaremos con la aguja de máquina de coser. Empujamos el plástico hasta que salga del otro lado.

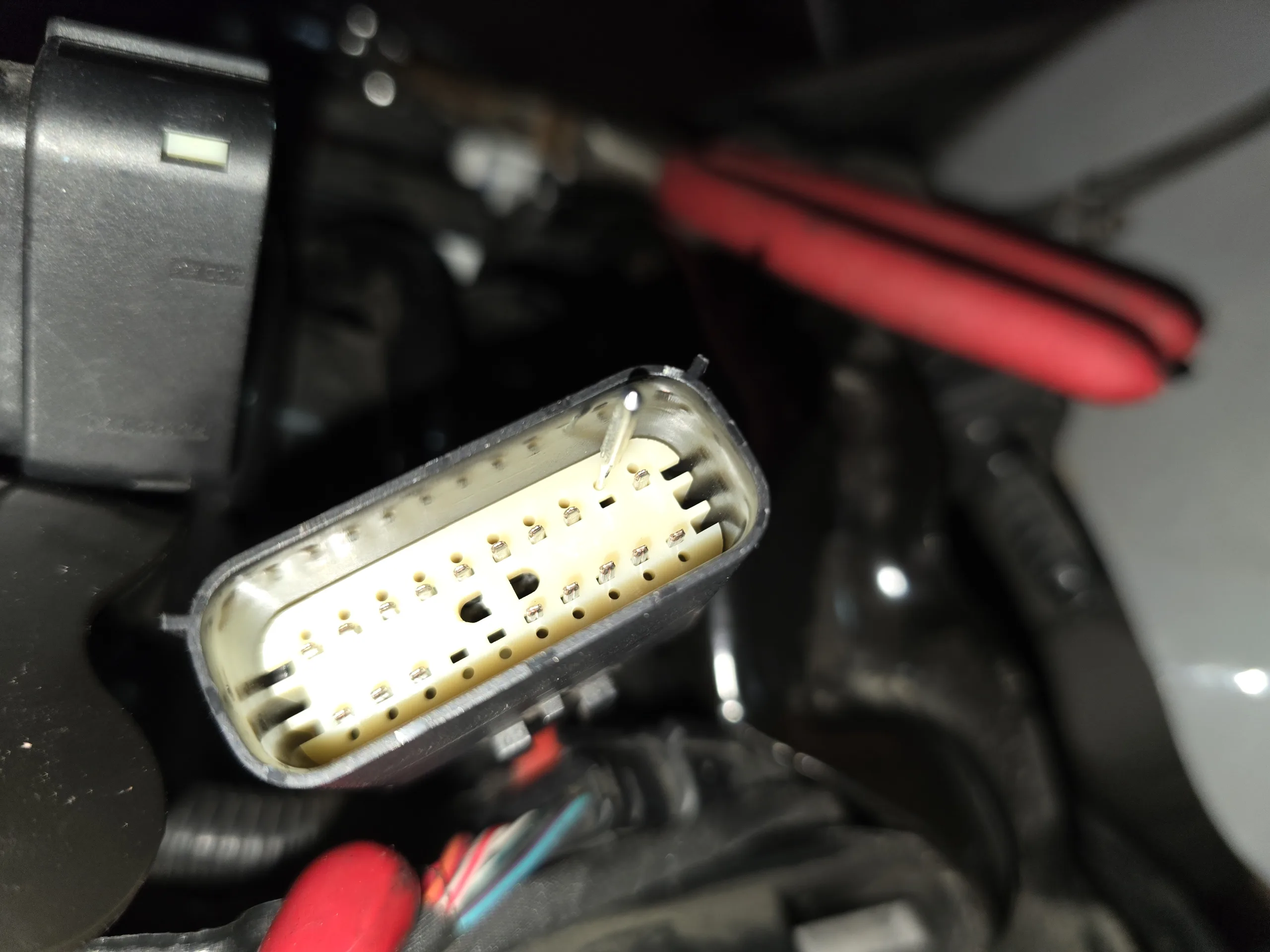

También nos ayudaremos con la aguja para que empuje el pin de plástico de la posición 9

Con la pinza lo sacamos compretamente.

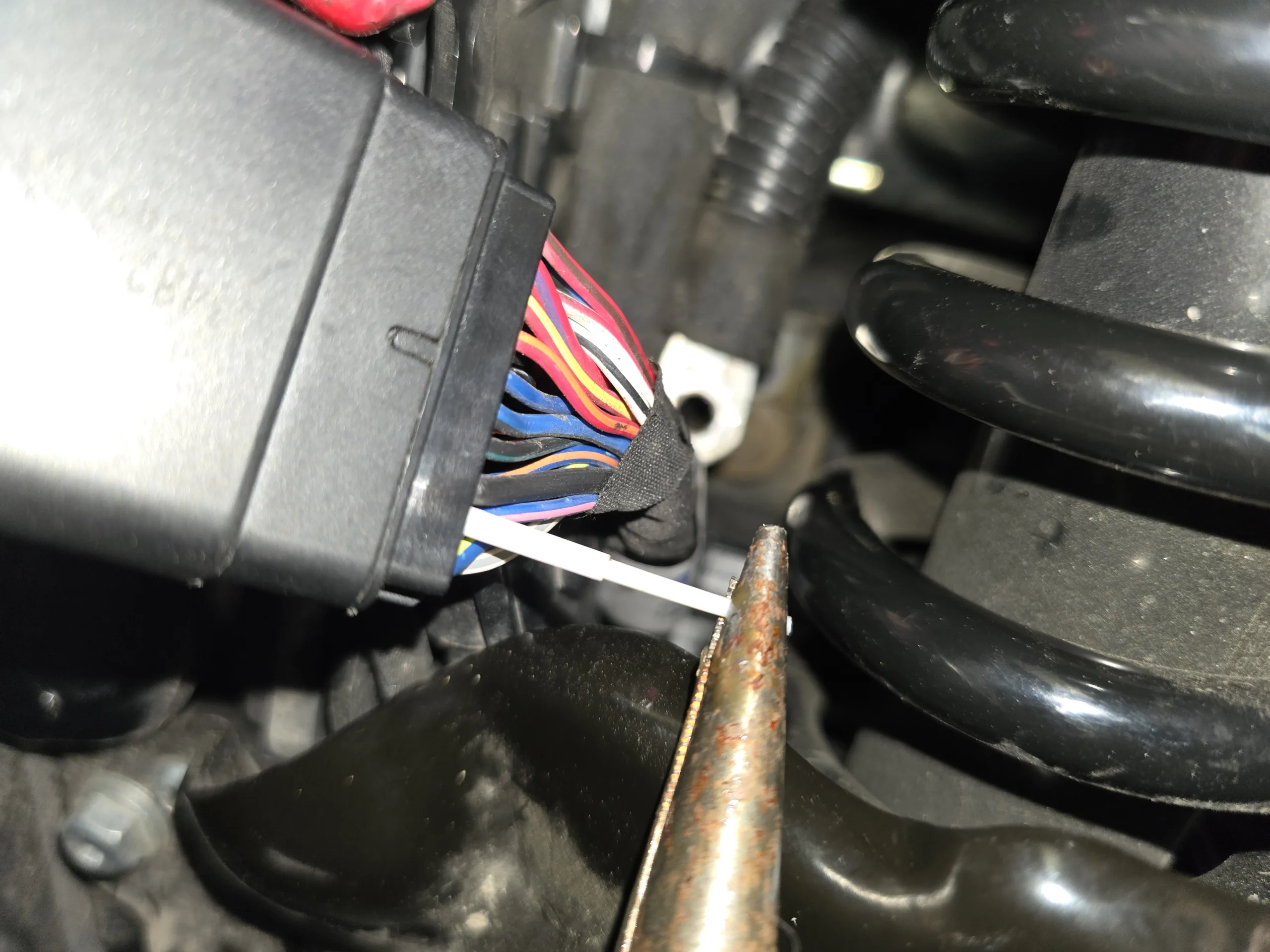

Ya se ve del otro extremo y procedemos a extraerlo con una pinza poco a poco

Ponemos por el mismo sitio el cable pin proporcionado en el kit en el orificio número 9.

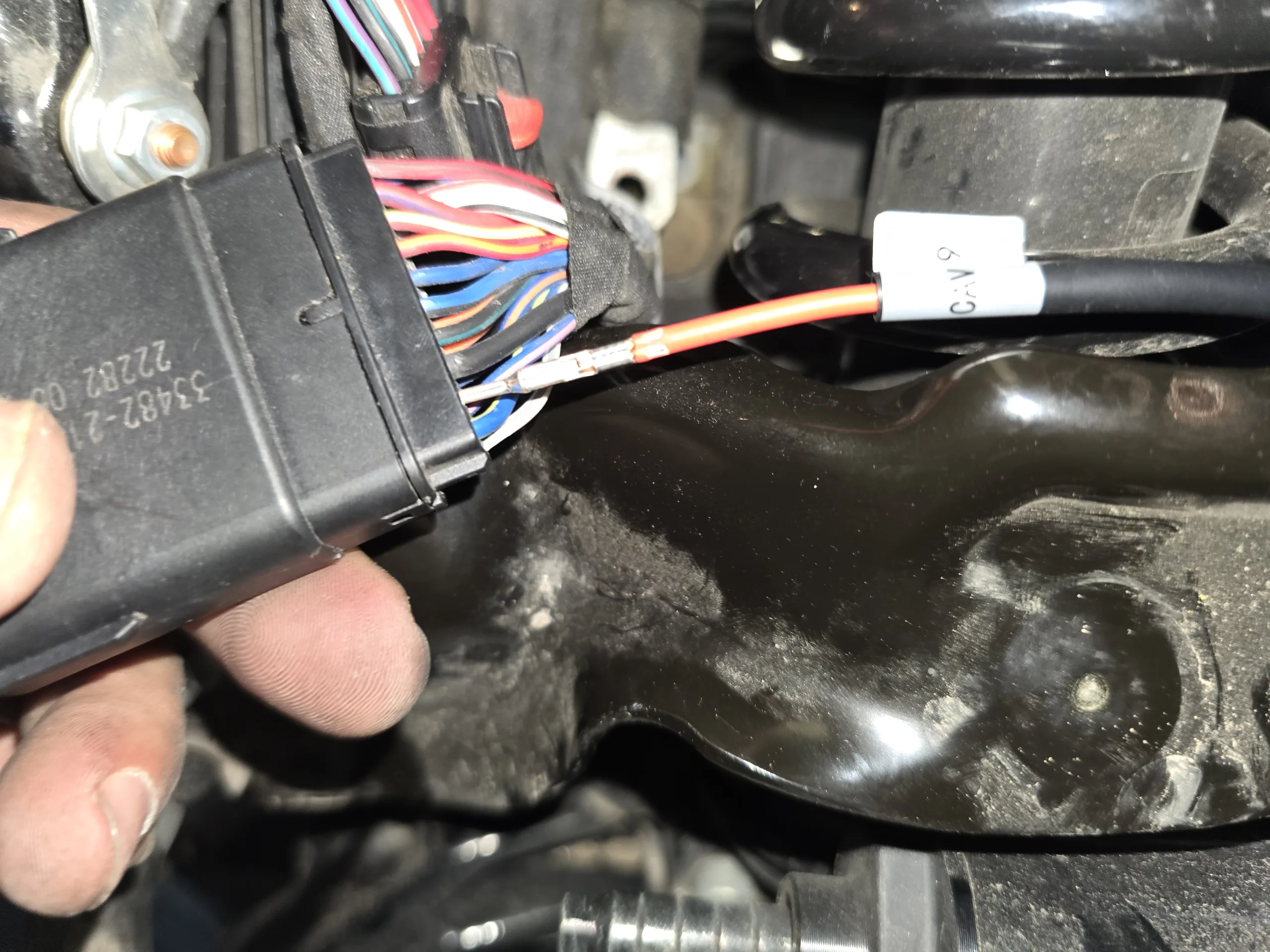

Repetimos pero esta vez es el cable rojo en el pin 9

Nivelamos las puntas para que esten todas iguales. Cerramos la tapa, empujando 3 milímetros la tapa blanca y cerramos el conector de 20 pines.

Una vez que haya pasado y esté a la misma altura con el resto de pines, bajaremos 3 milímetros la tapa interior blanca

Lo volvemos a poner en la guía sujetadora del conector.

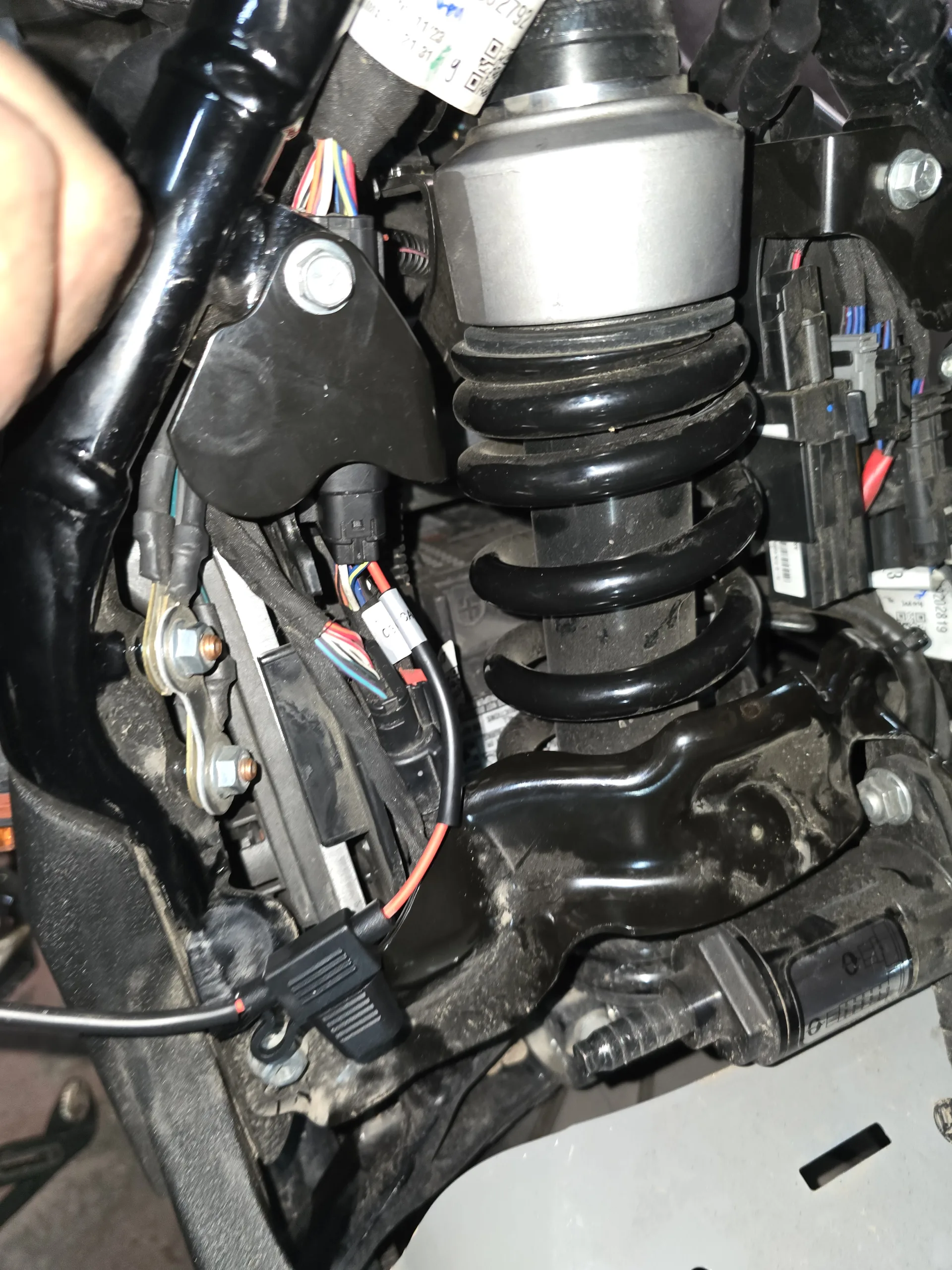

Una vez cerrado y puesto en la guía de sujeción estamos listos para poner el fusible de 20 en el centro del mismo cable

Ahora toca poner el fusible de 20 que viene en el kit.

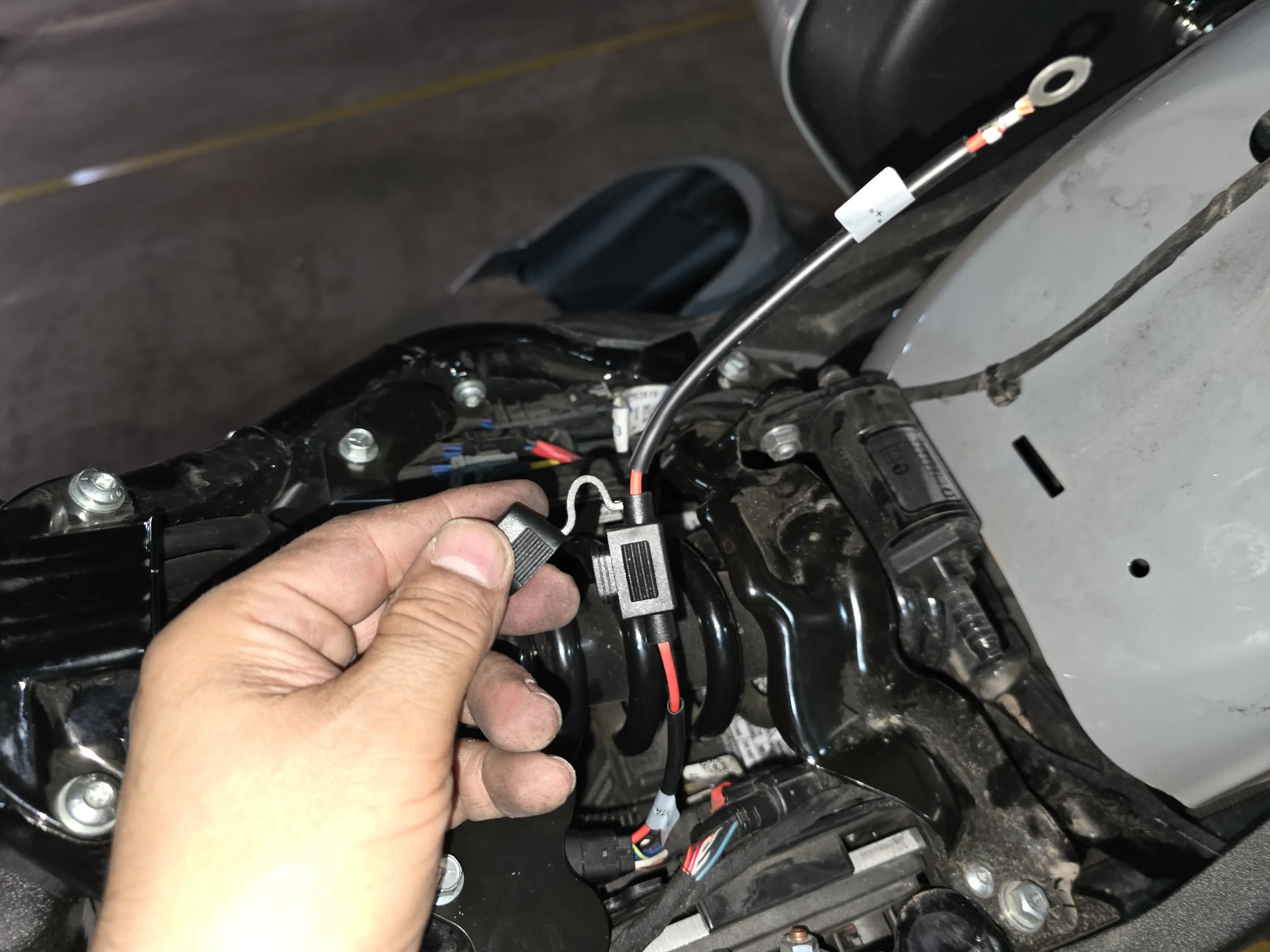

Abrimos la tapa y pondremos el fusible de 20 que viene en el kit

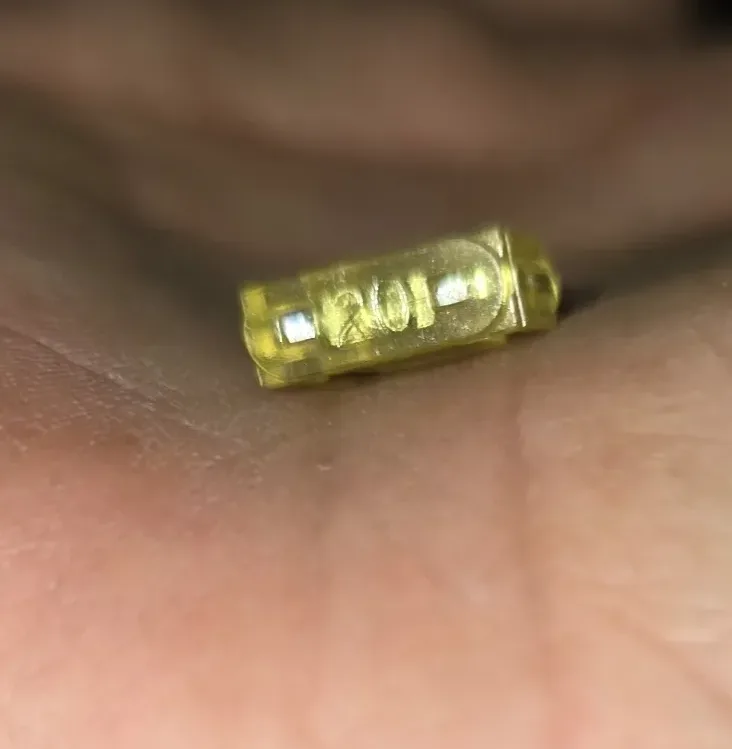

Insertamos el fusible de 20

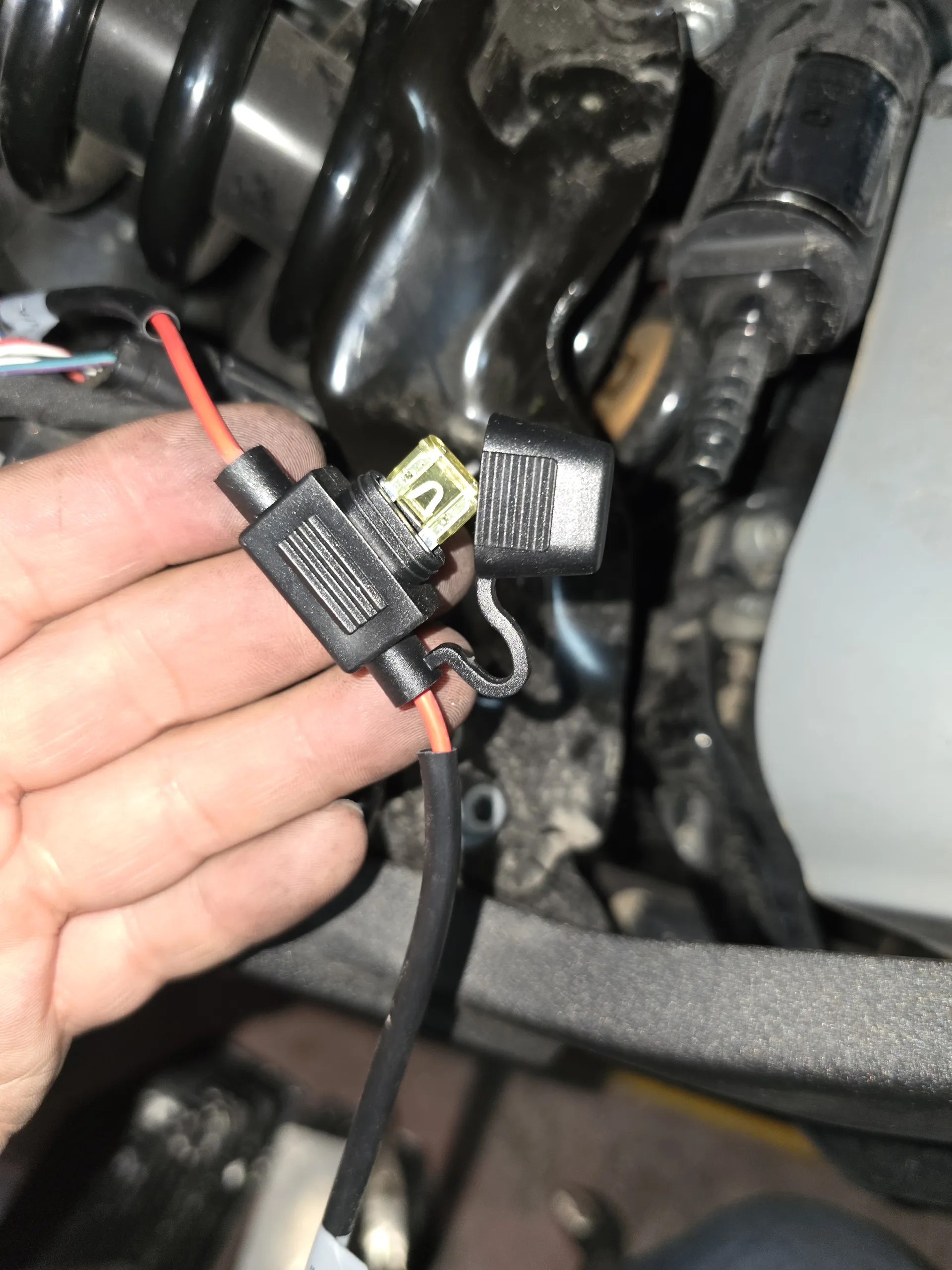

Listo una vez puesto lo tapamos

Cerramos y aprovecharemos que tenemo abierto para instalar de paso un monitor BM2 que teníamos instalada en la Sportster y un visualizador del estado de la batería.

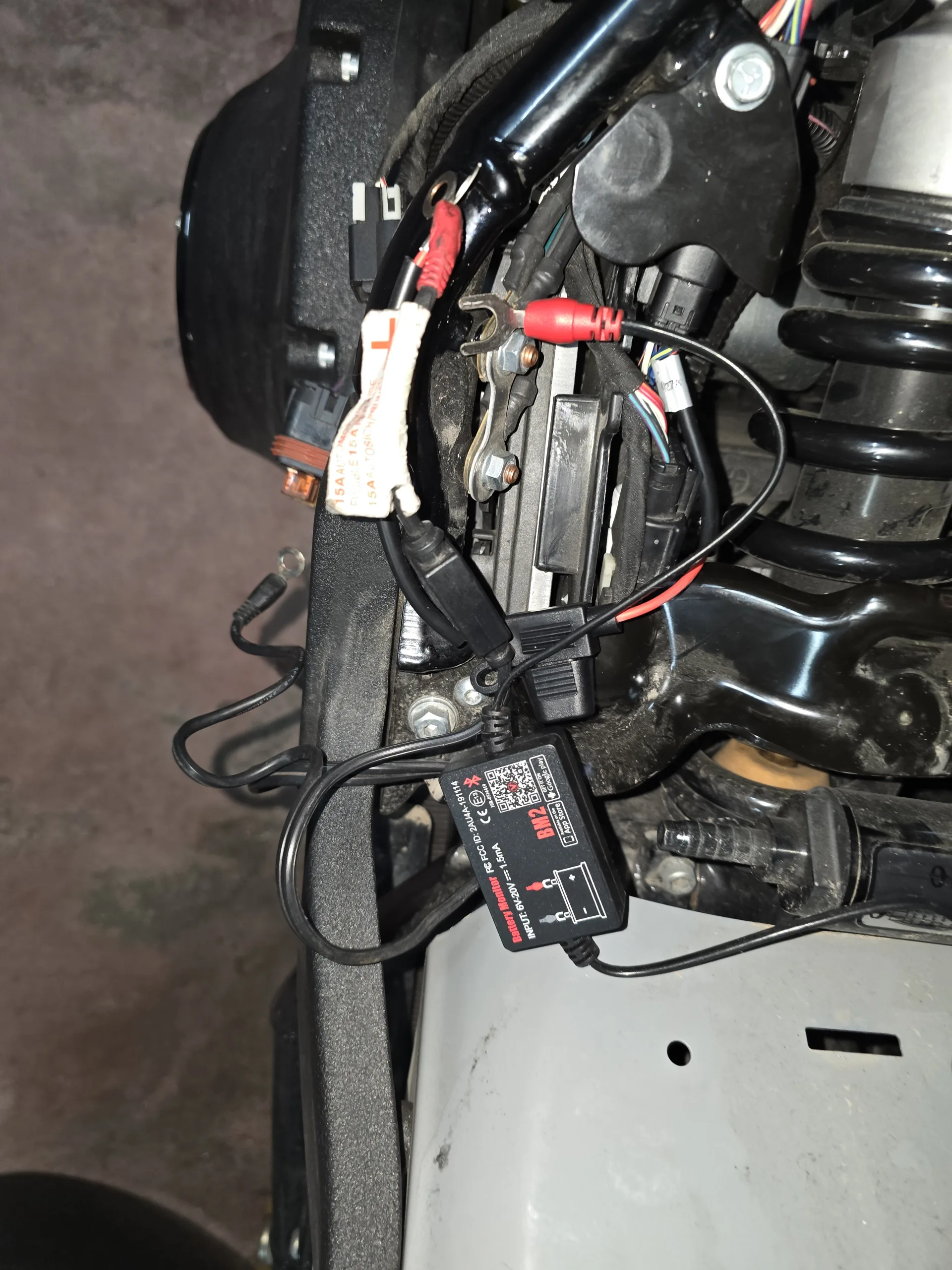

Aprovecharemos que tenemos abierto y pondremos un avisador del estado de batería y un BM2 antiguo que teníamos

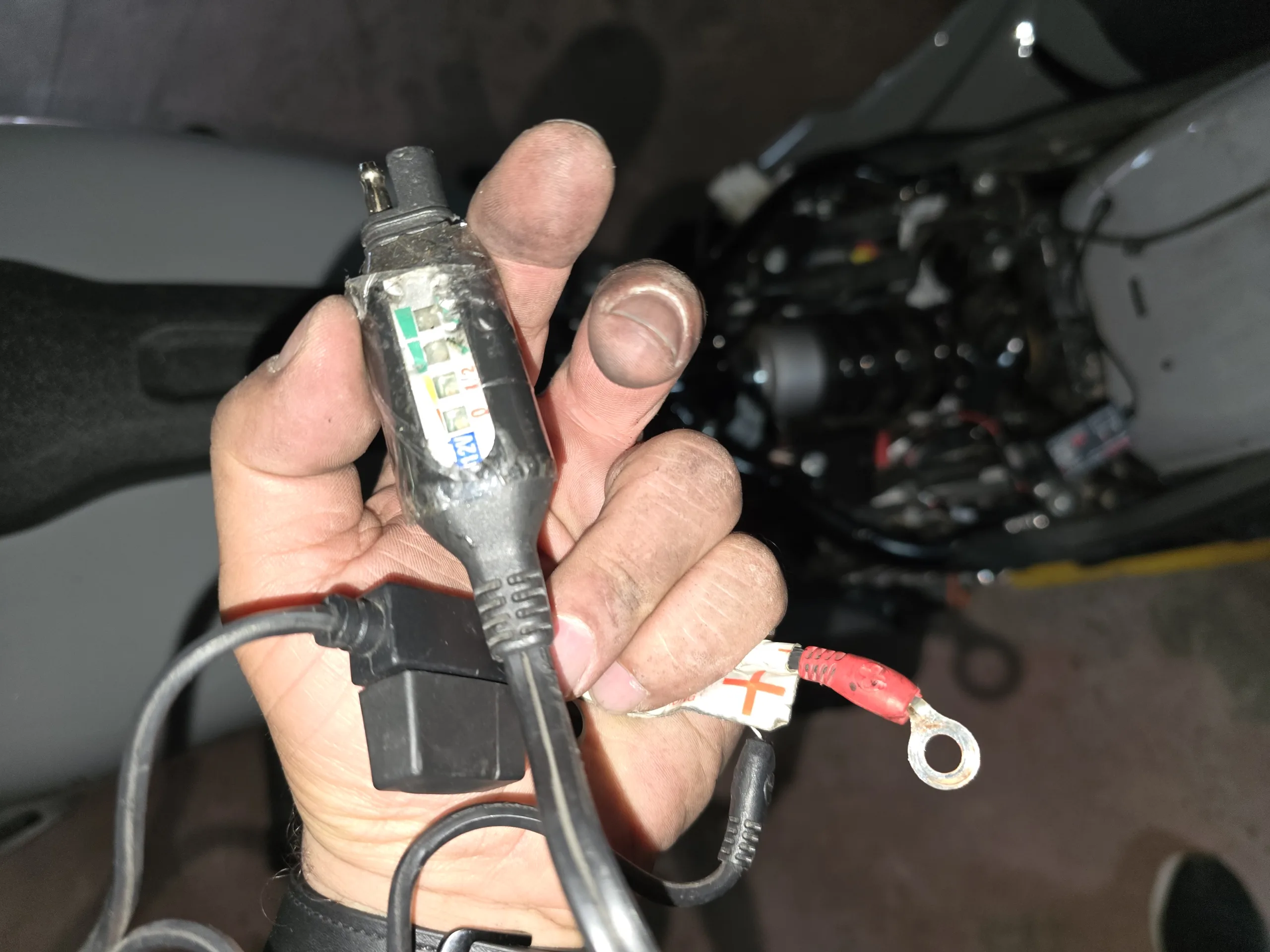

Este es un avisador antiguo visual del estado de la batería. Se pone rojo , amarillo o verde según su estado.

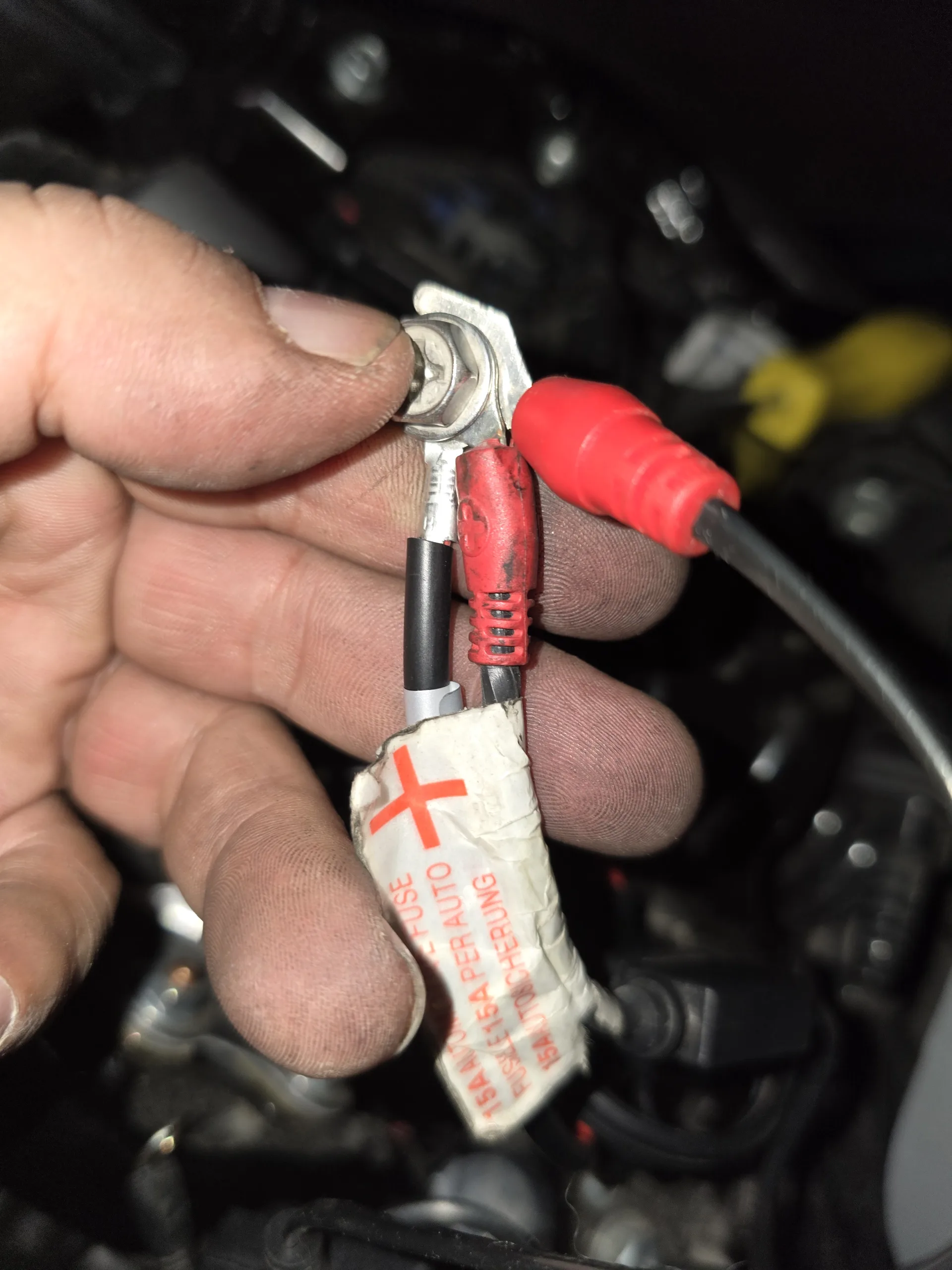

Juntamos todas las conecciones por el positivo y la conectamos en el borne positivo.

Juntamos los 3 conectores positivos y le ponemos un poco de cinta para que sea mas fácil atornillarlo

Volvemos a poner el embellecedor de la batería.

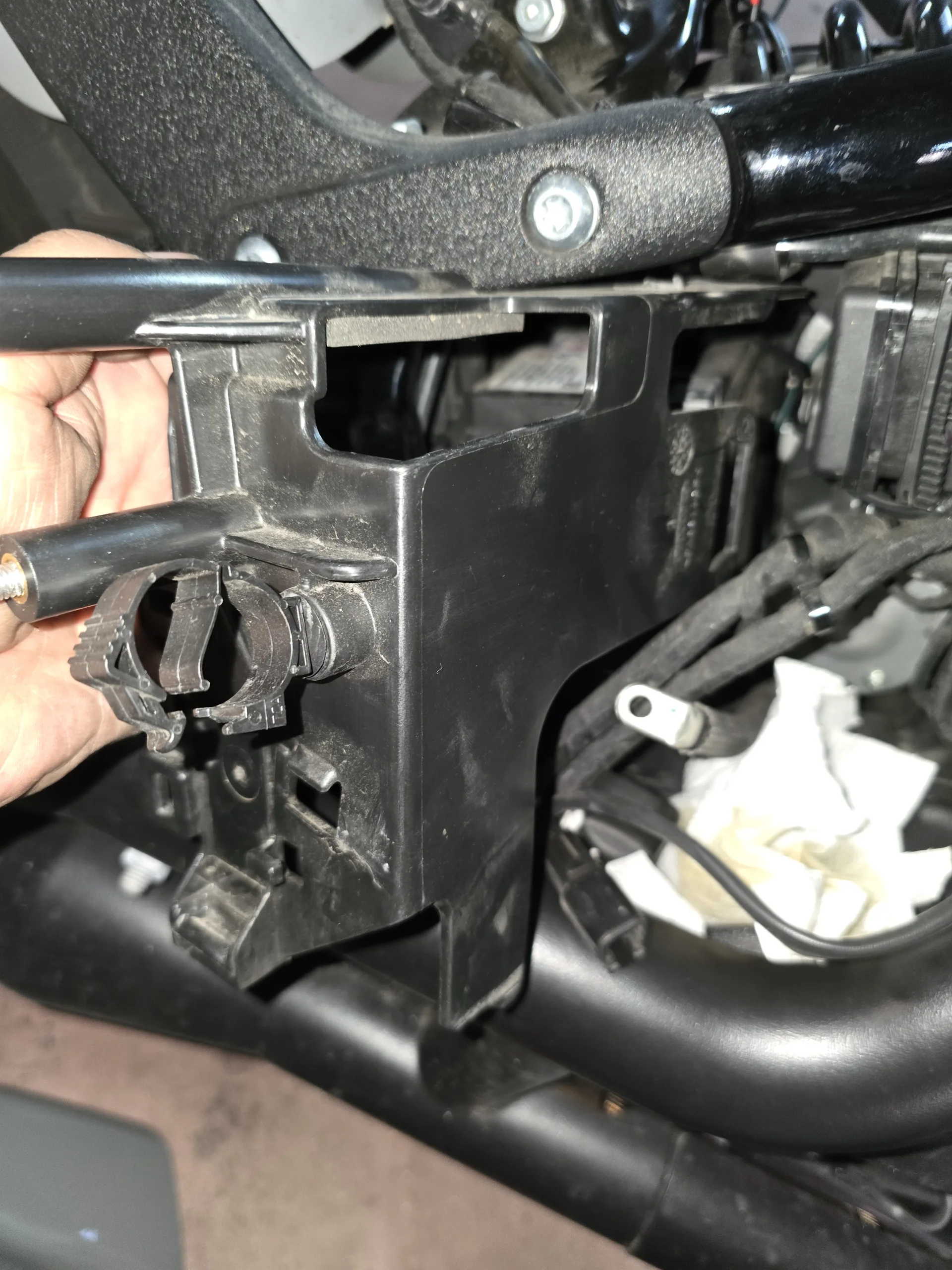

Ahora procederemos a poner la tapa protectora de la batería. Del lado derecho de la moto

No hay que olvidarse del clip metálico y las pestañas superiores.

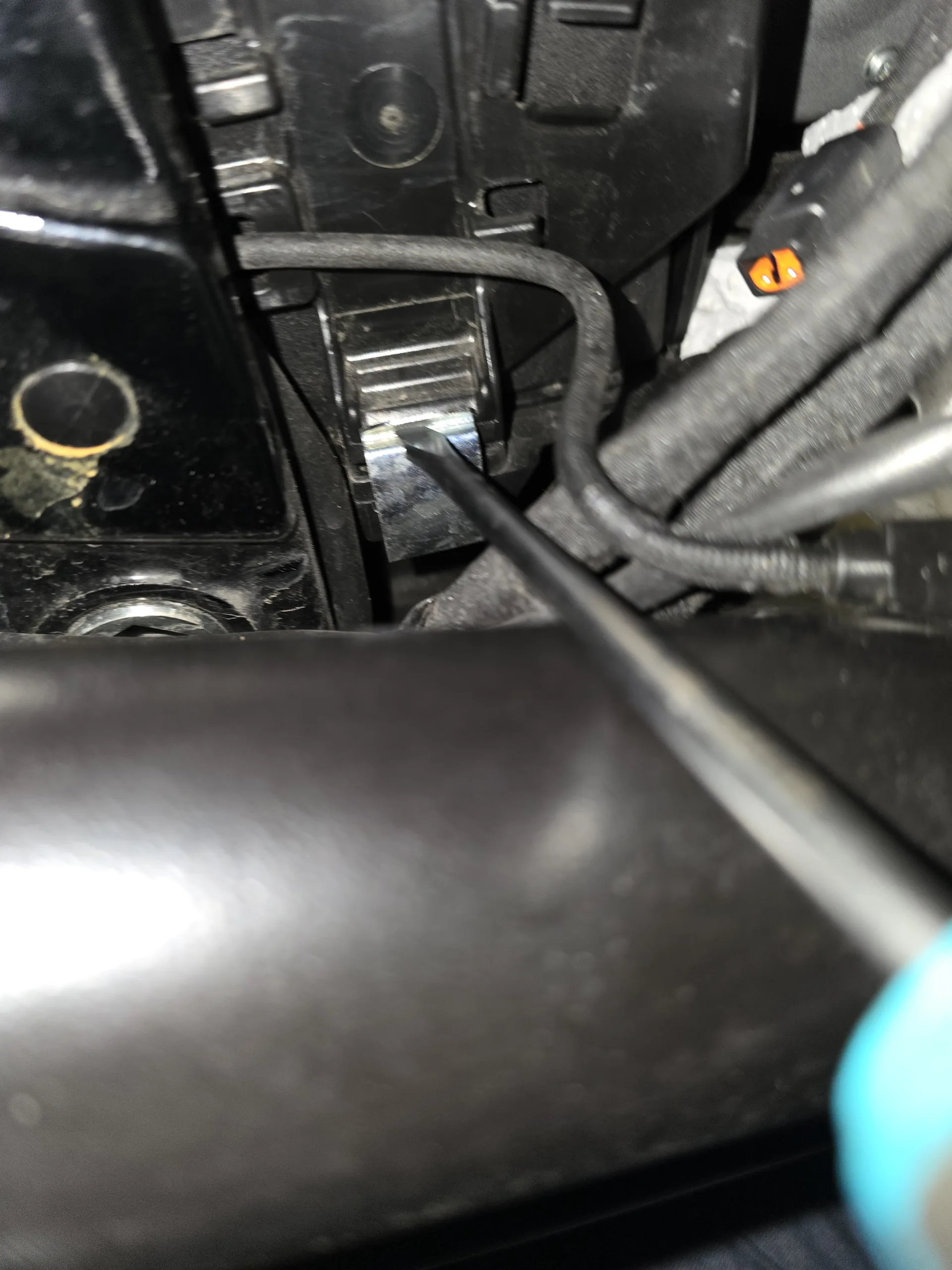

Anclamos el clip de cierre

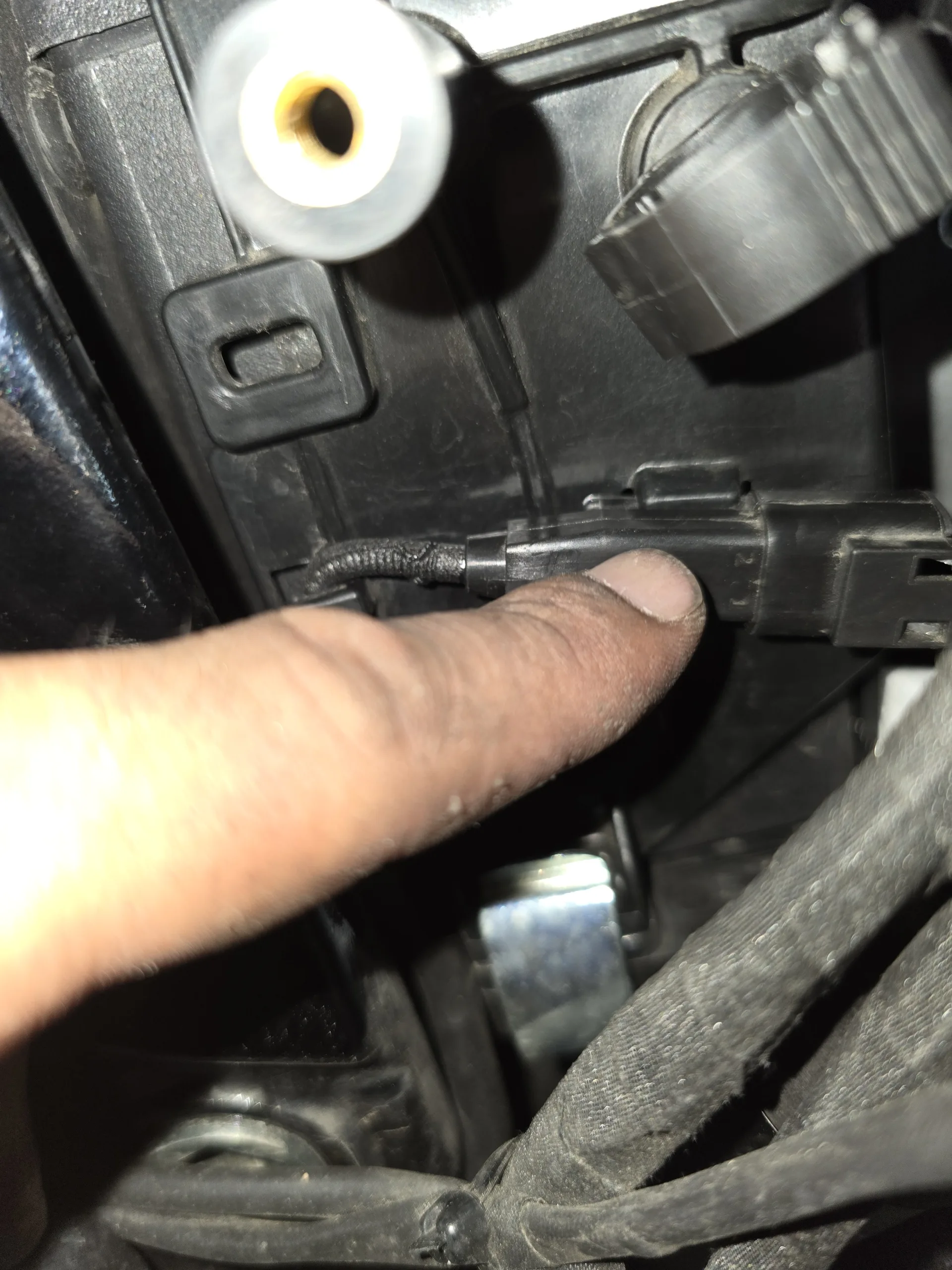

Tampoco de conectar este conector y de surcar su cable entre las pestañas sujetadoras.

Después  ponemos el conector y el cable lo ponemos en las guías. Pasaremos el cable del mismo por los anclajes y pestañas plásticas hasta que parezca una S

Hacemos lo mismo con los tres terminales negativos. Los juntamos, lo unimos y atornillamos al borne negativo.

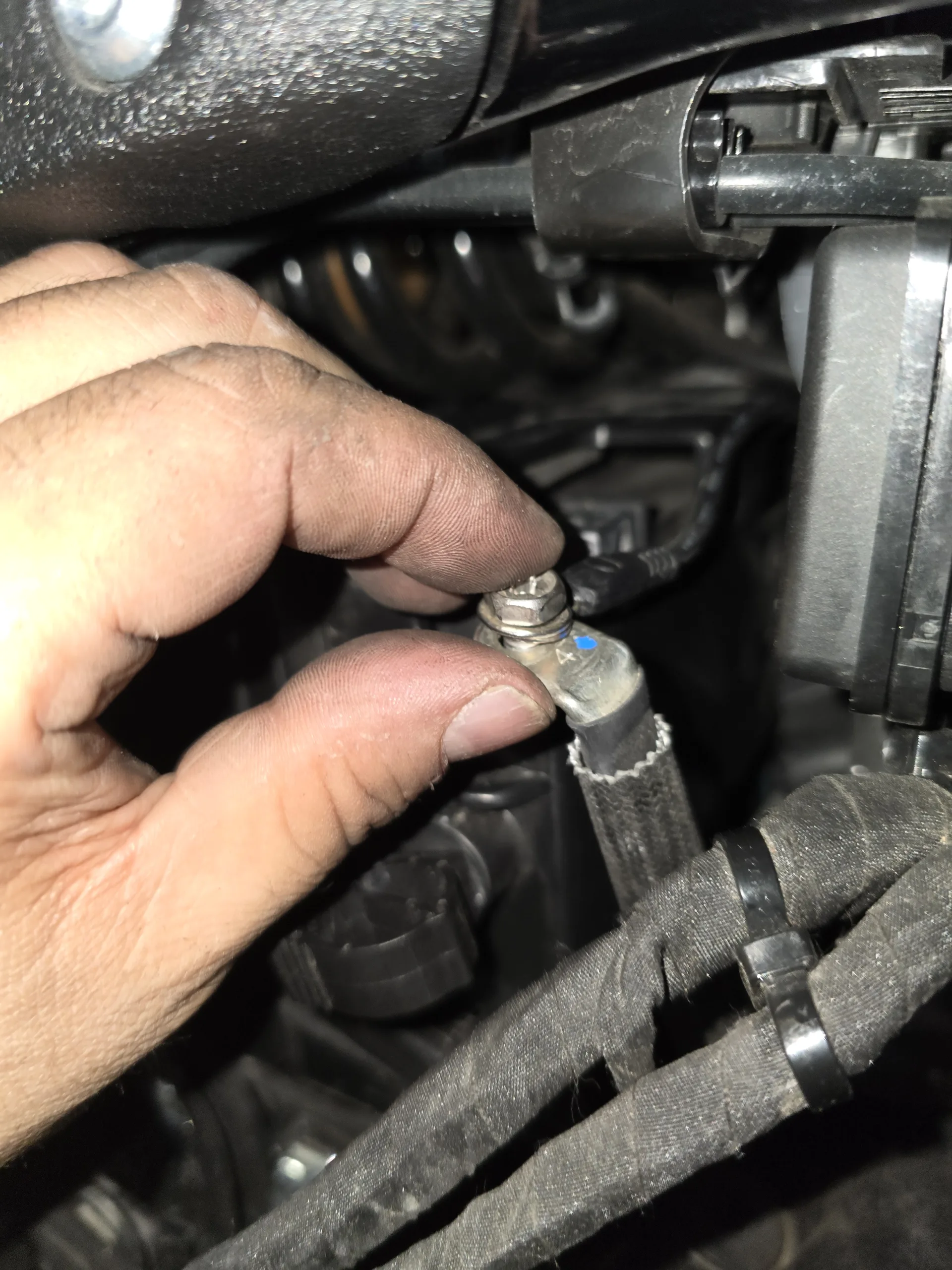

Una vez bien sujeto conectaremos el conector negativo al borne del mismo

Juntamos estos cables sueltos y los volvemos a poner dentro de sus abrazaderas.

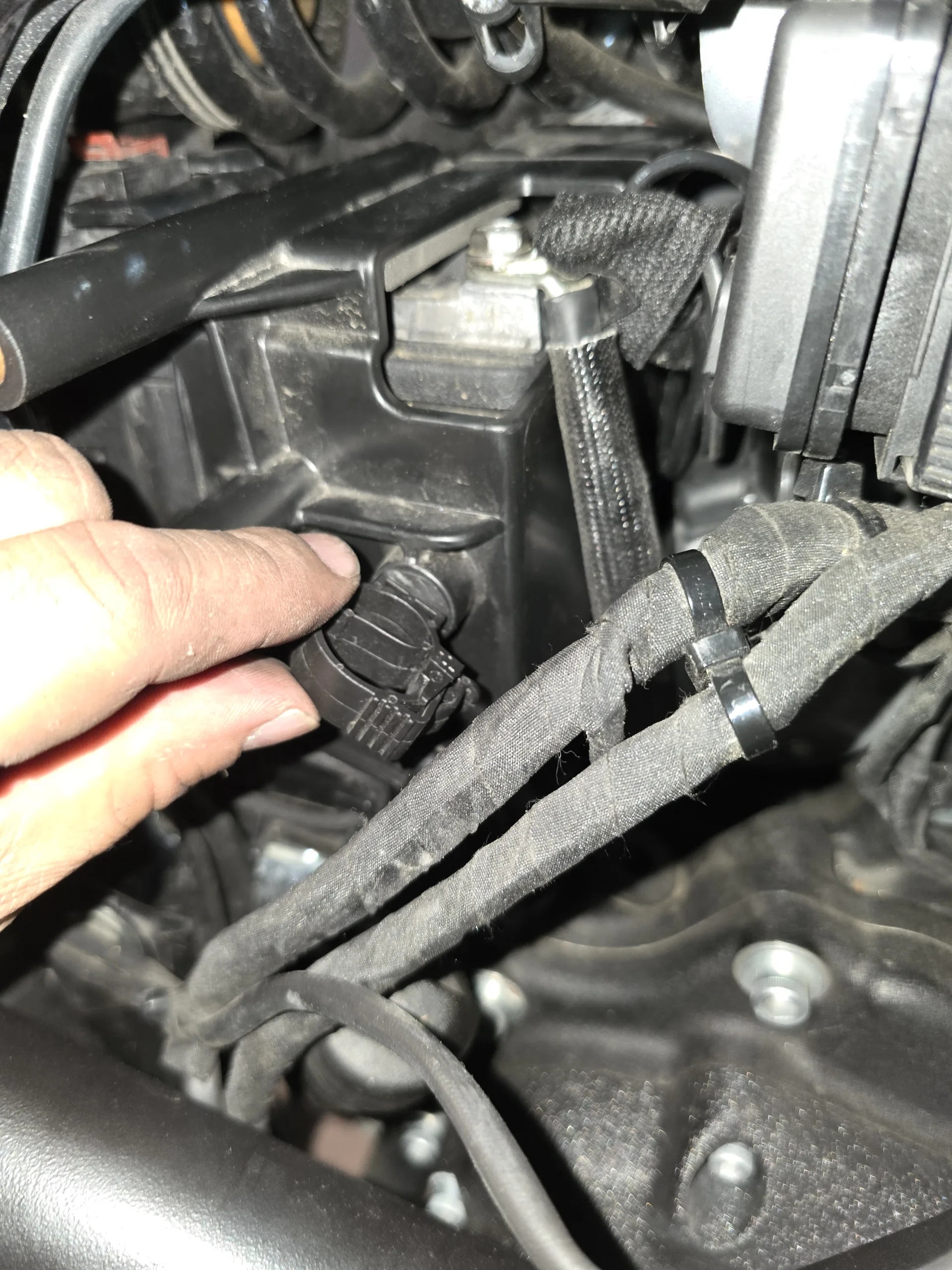

Pondremos los cables en esta abrazadera

También volvemos a poner en su sitio, el embellecedor inferior de la batería. Acordarse que tiene 2 anclajes a la izquierda y otro abajo a la derecha.

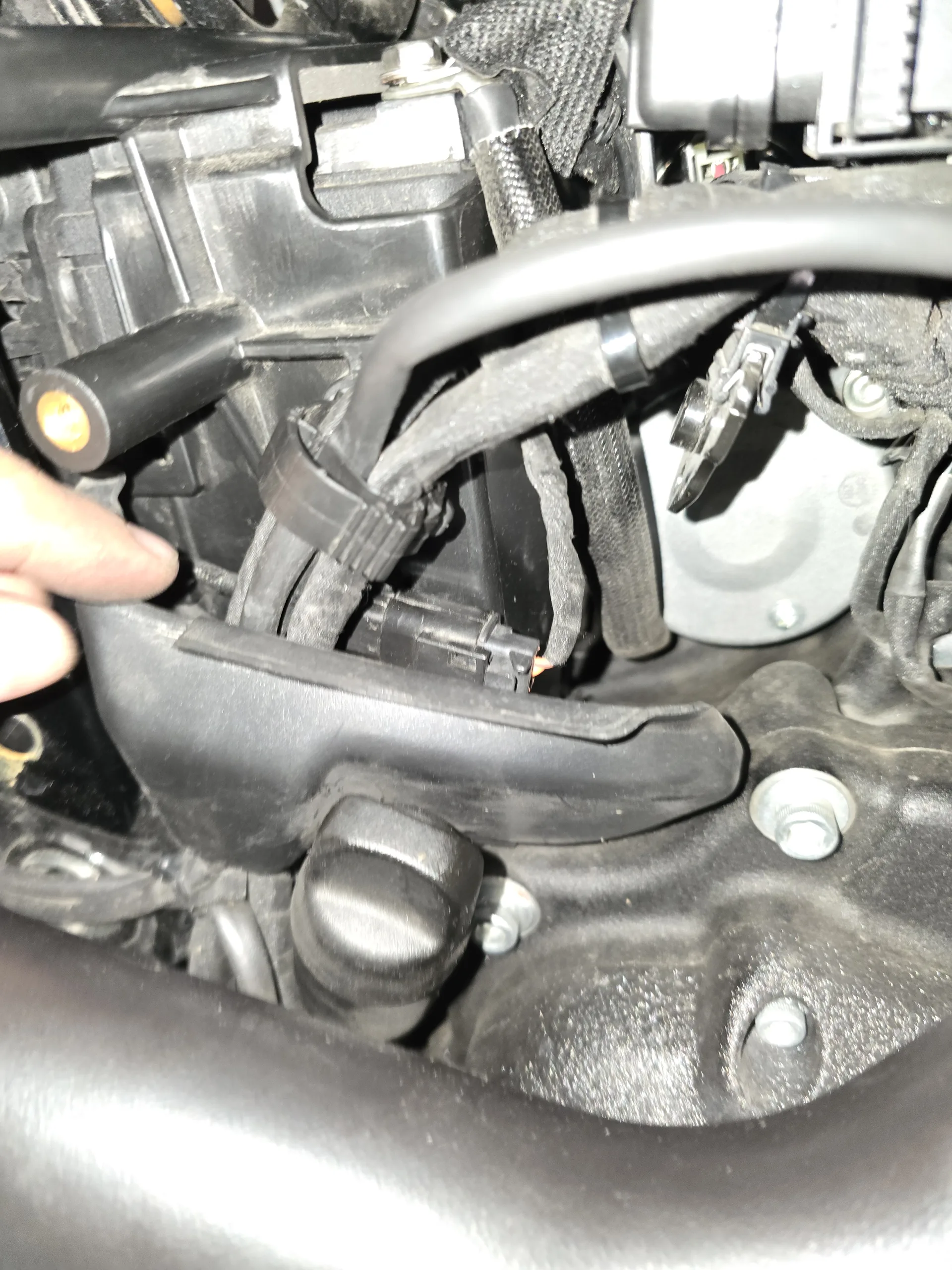

Luego pondremos la tapa embellecedora inferior

Volvemos a cerrar la tapa protectora exterior con la llave Allen 5/32

Primero el de arriba y luego el de abajo

Presentamos el carenado y antes de encajarlo, con la otra mano conectamos el conector del faro.

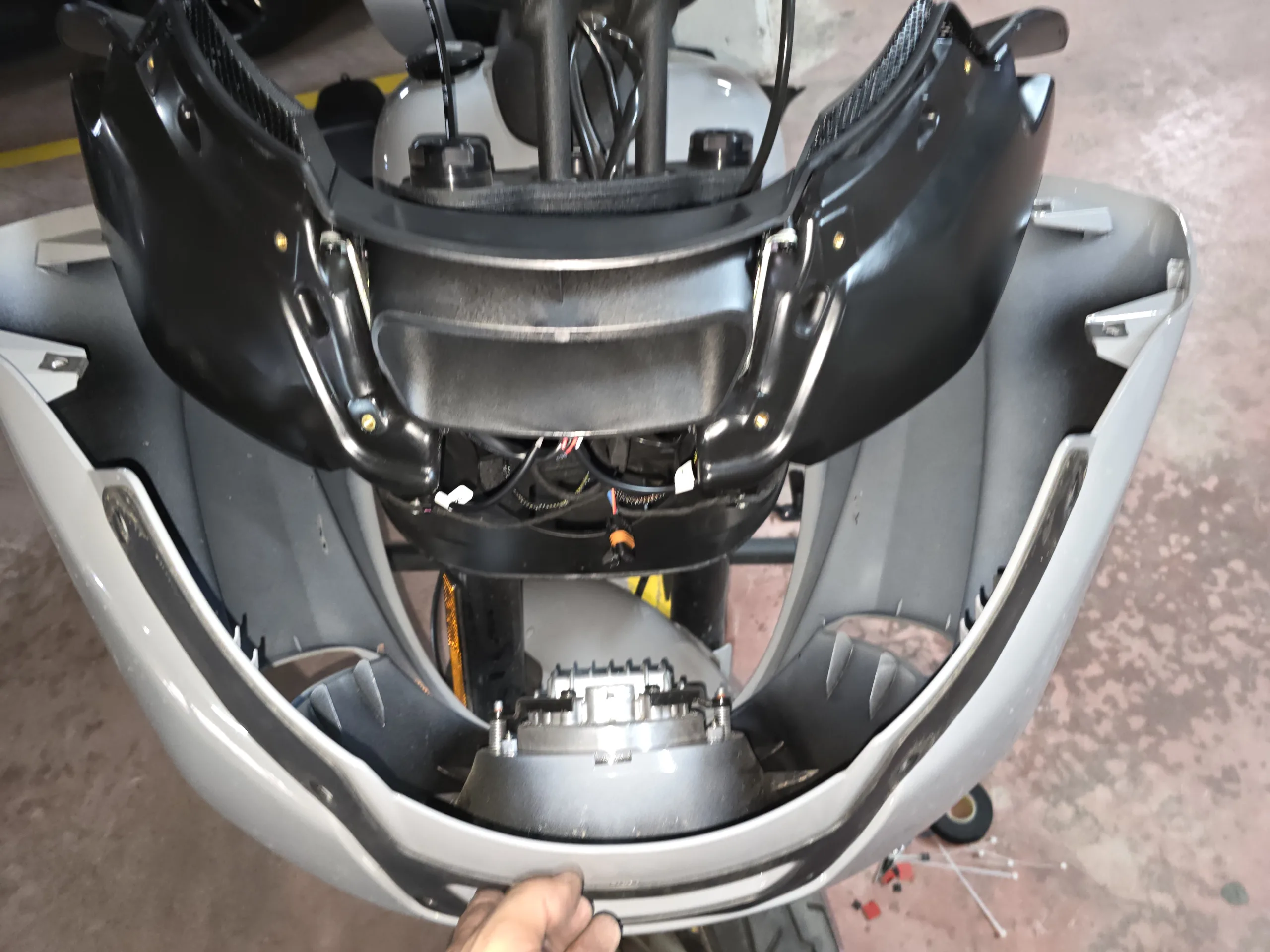

Presentamos con una mano el carenado

Ahora volvemos a atornillar todos los tornillos del carenado.

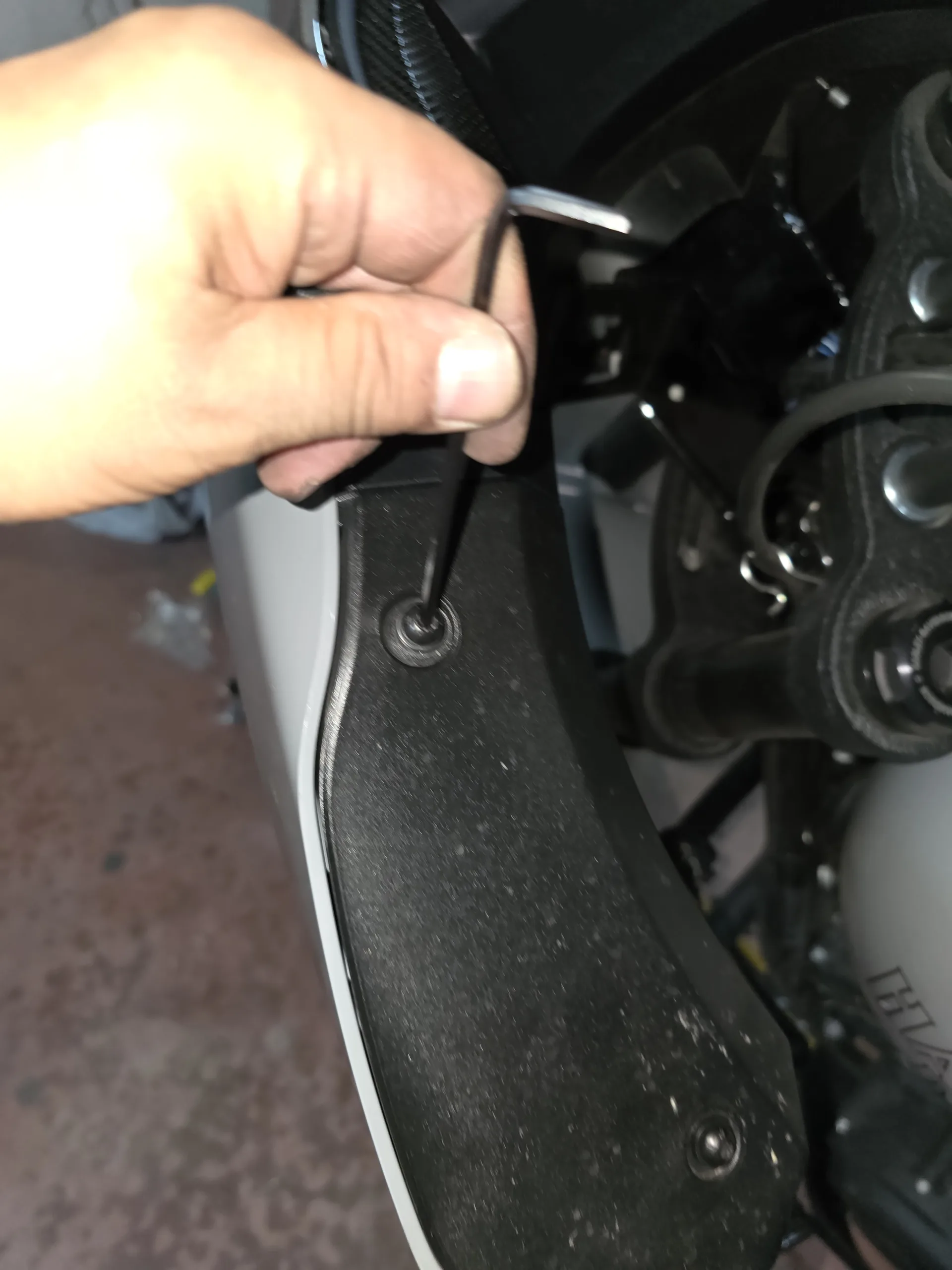

Vamos presentado uno por uno para luego al final atornillarlos

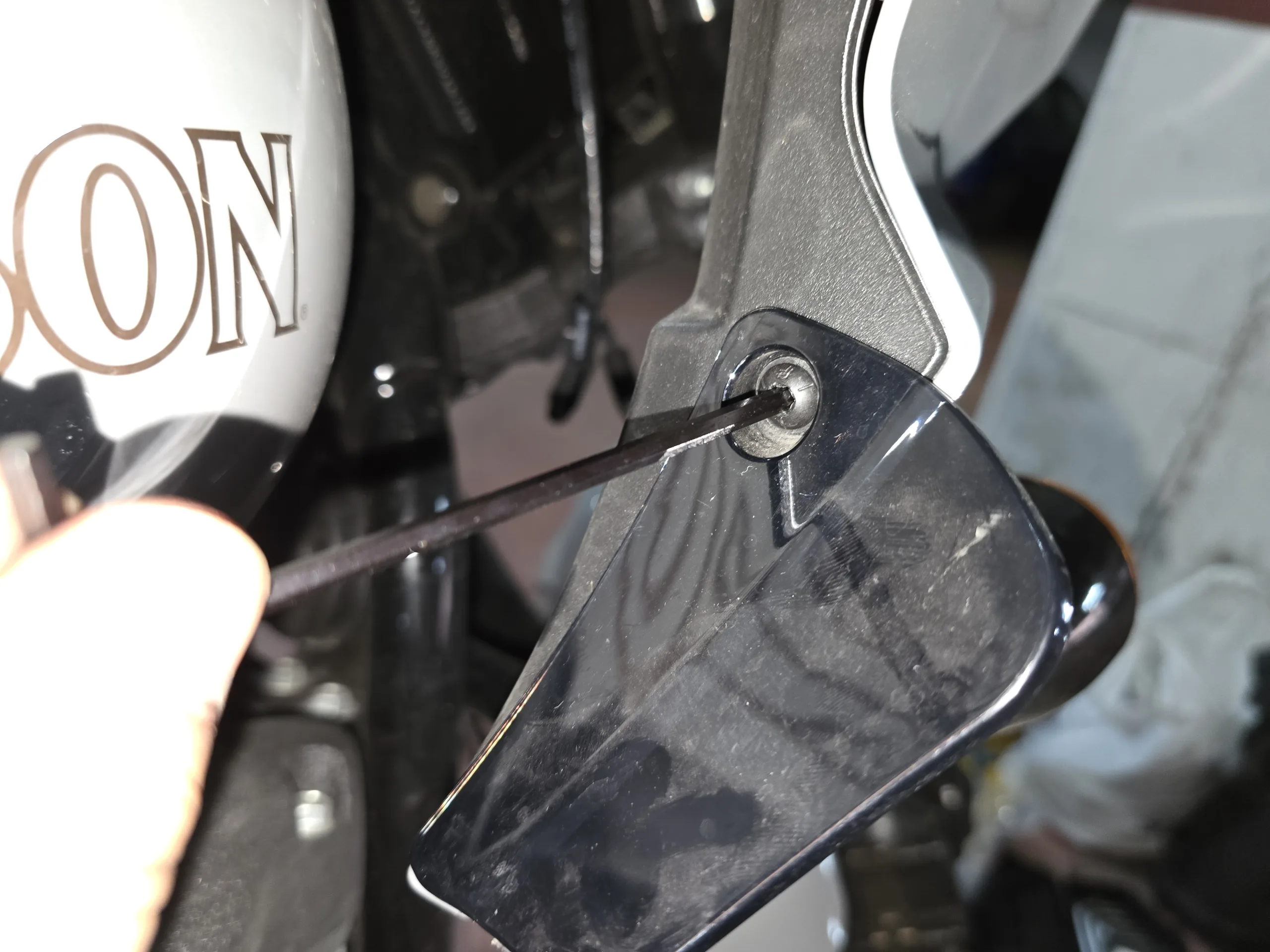

Y no olvidarse del deflector derecho e izquierdo

Lo mismo con la visera. Atornillamos todos sus tornillos con la llave torx de 25

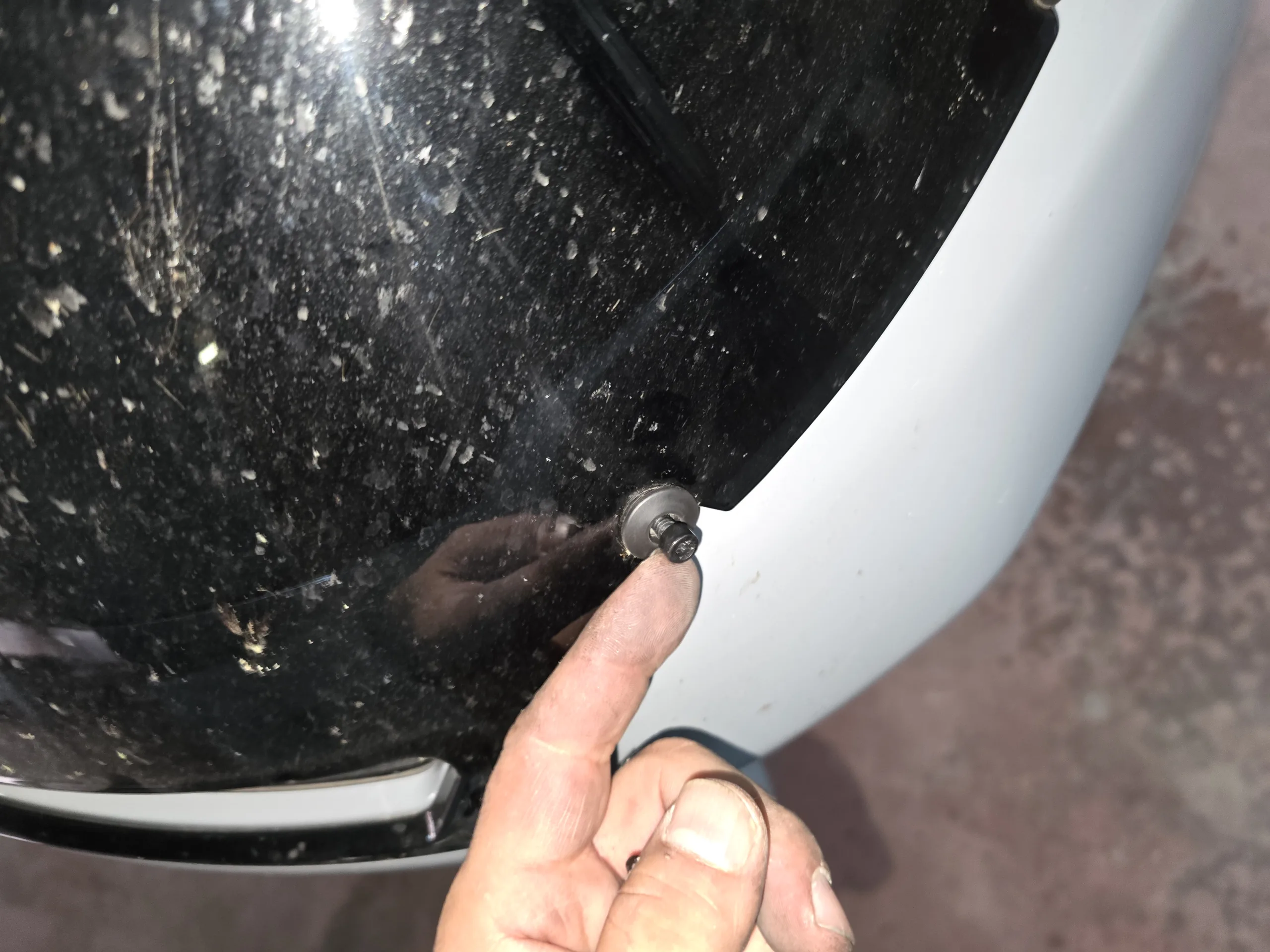

Pondremos la visera y presentamos todos los tornillos torx

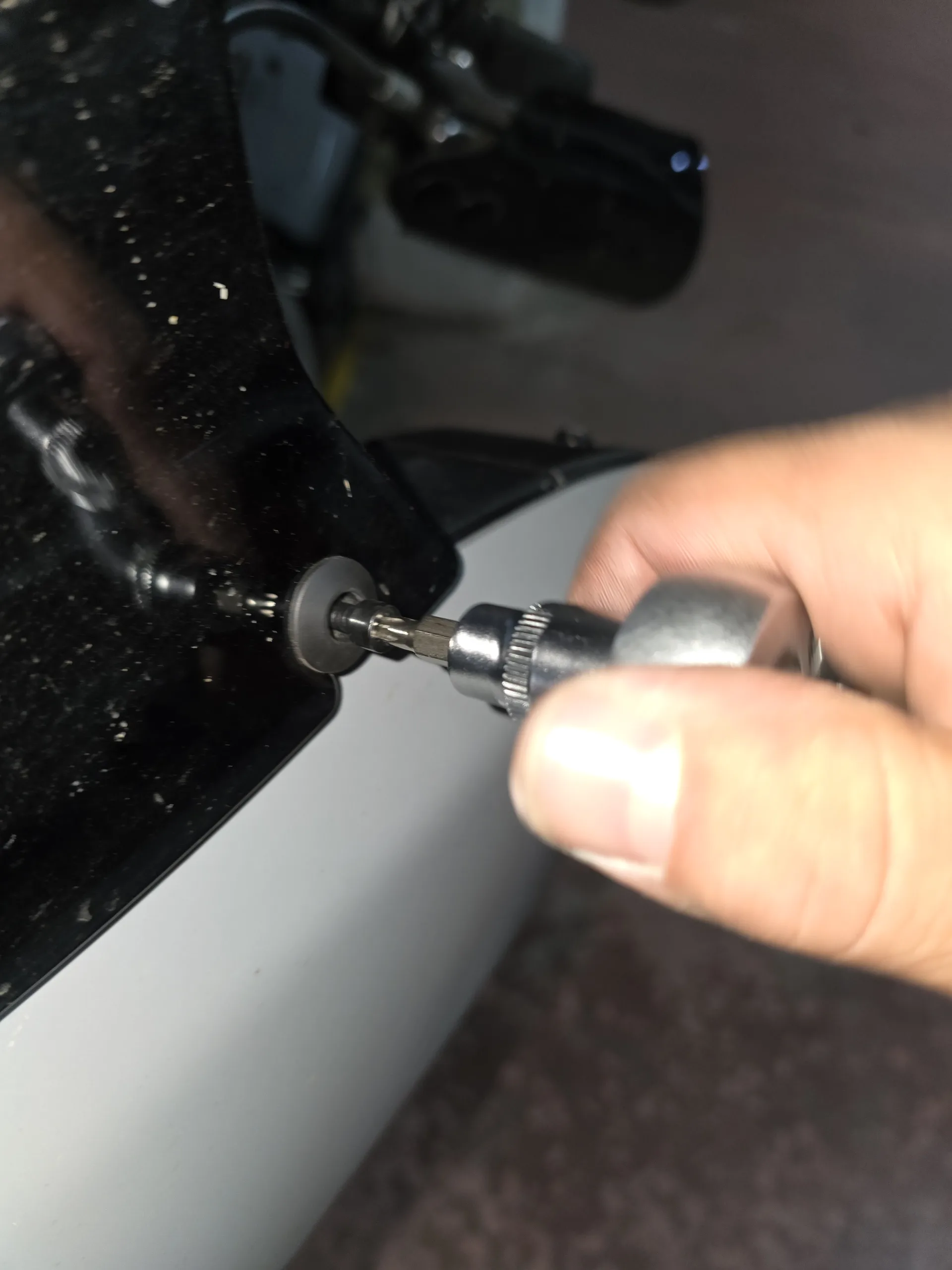

Vamos atornillando uno por uno

Por último, volvemos a conectar el Maxifusible.

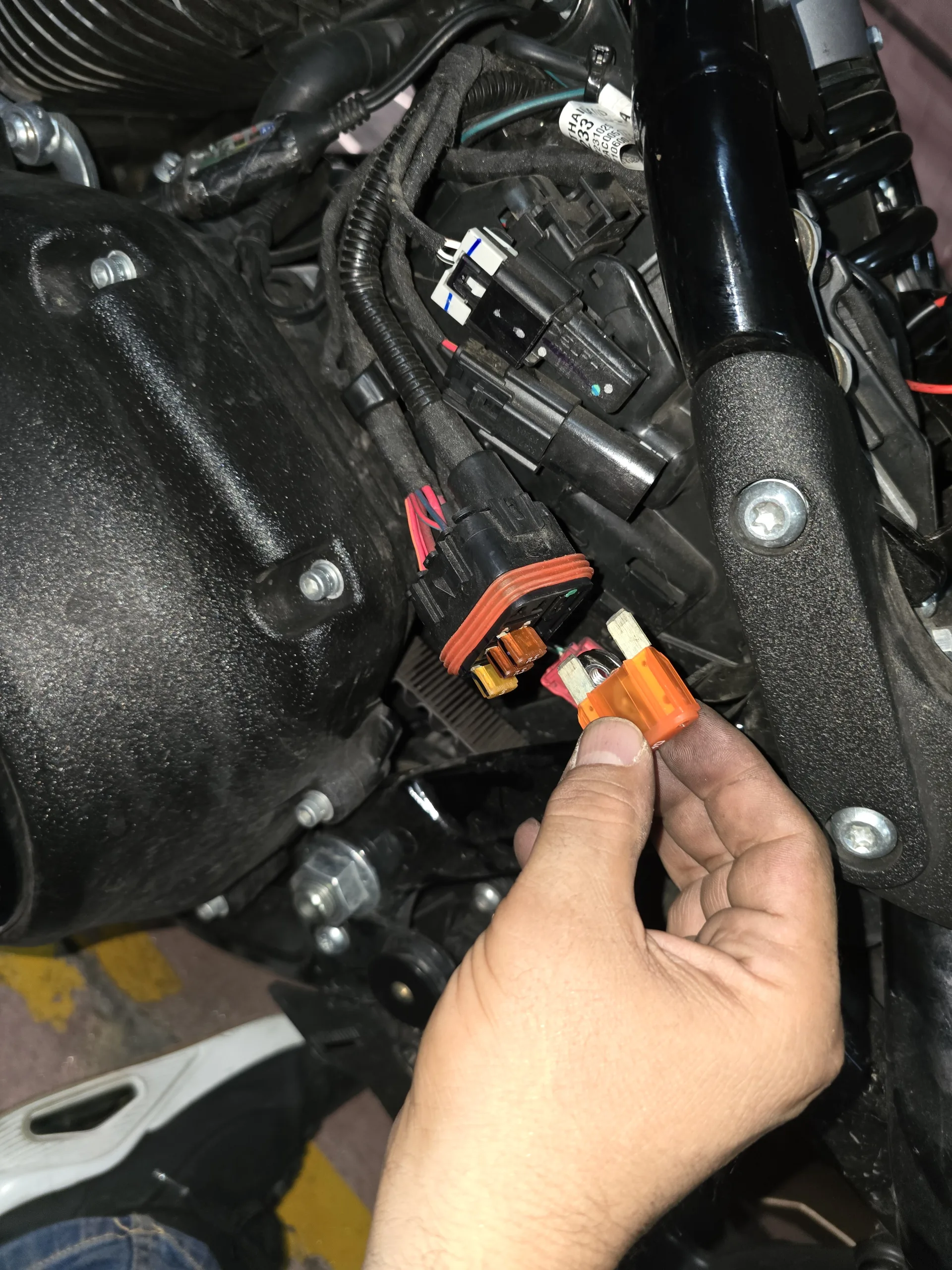

Una vez cerrada la tapa derecha iremos al otro lado a conectar el maxifusible

Ponemos la tapa del conector y luego la tapa exterior.

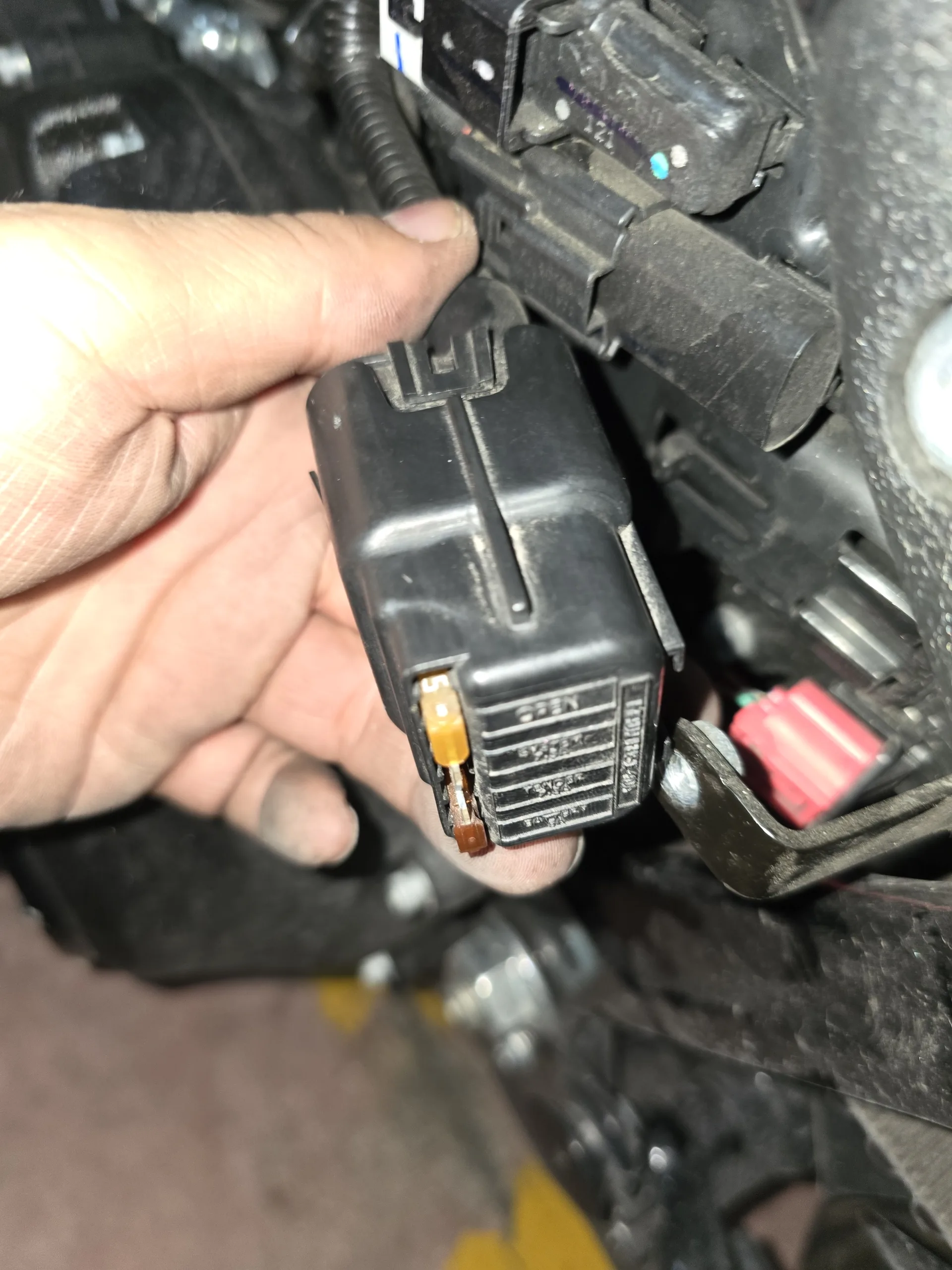

Ahora pondremos la tapa protectora del maxifusible

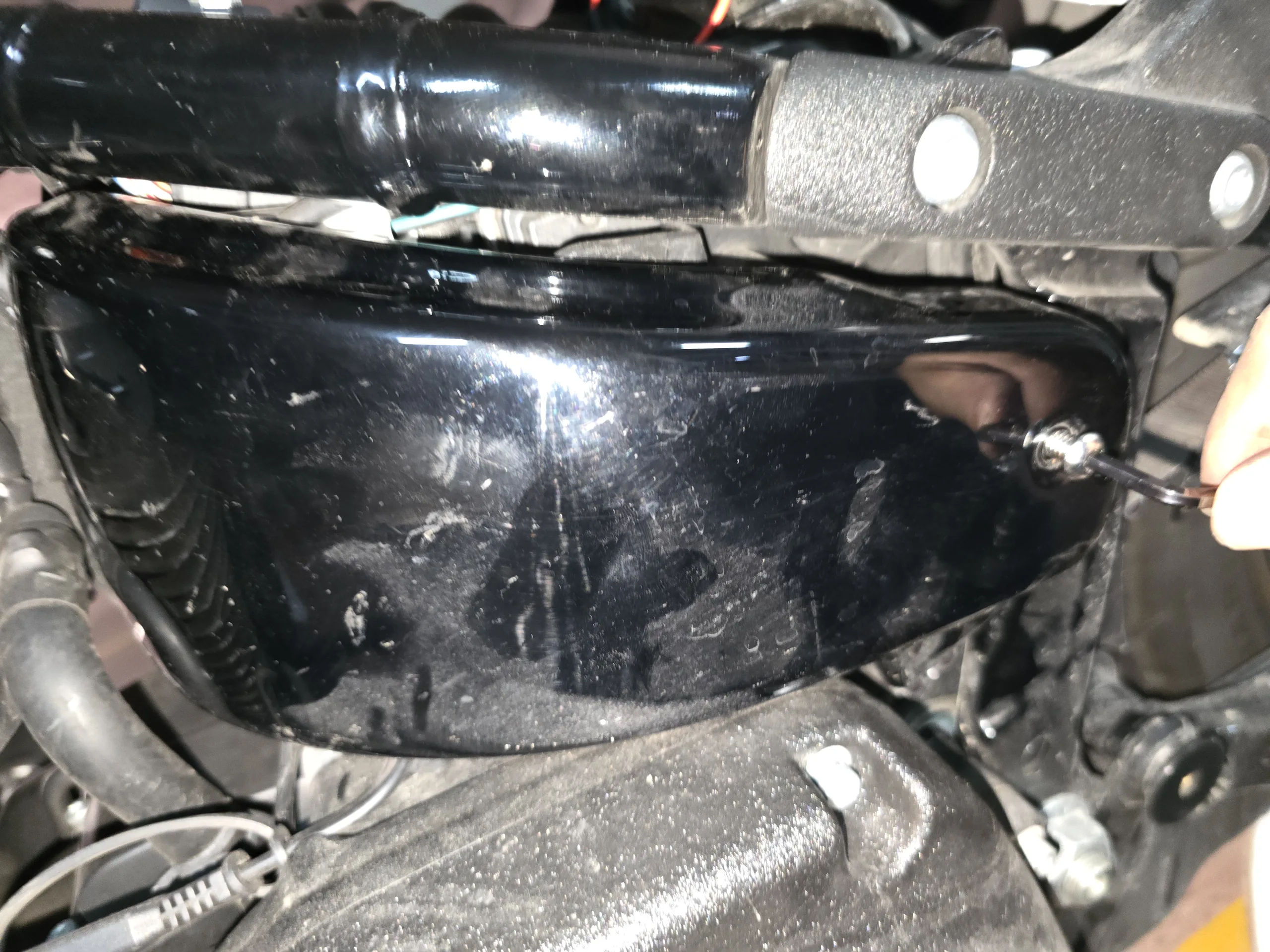

Lo cerramos completamente

Ponemos el último tornillo. El del asiento. Y ahora a configurar el kit.

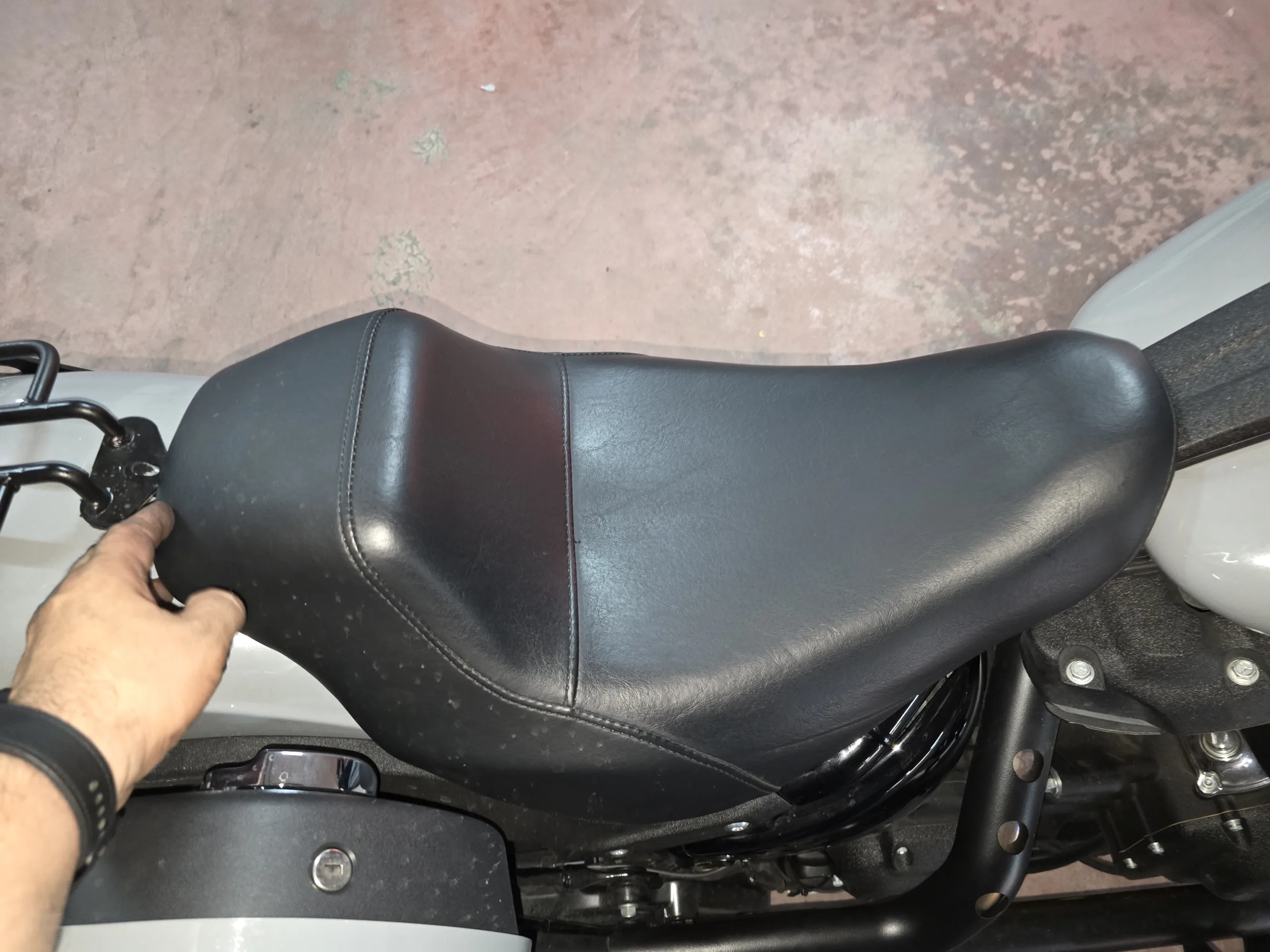

Ahora pondremos el asiento y li fijamos con el tornillo

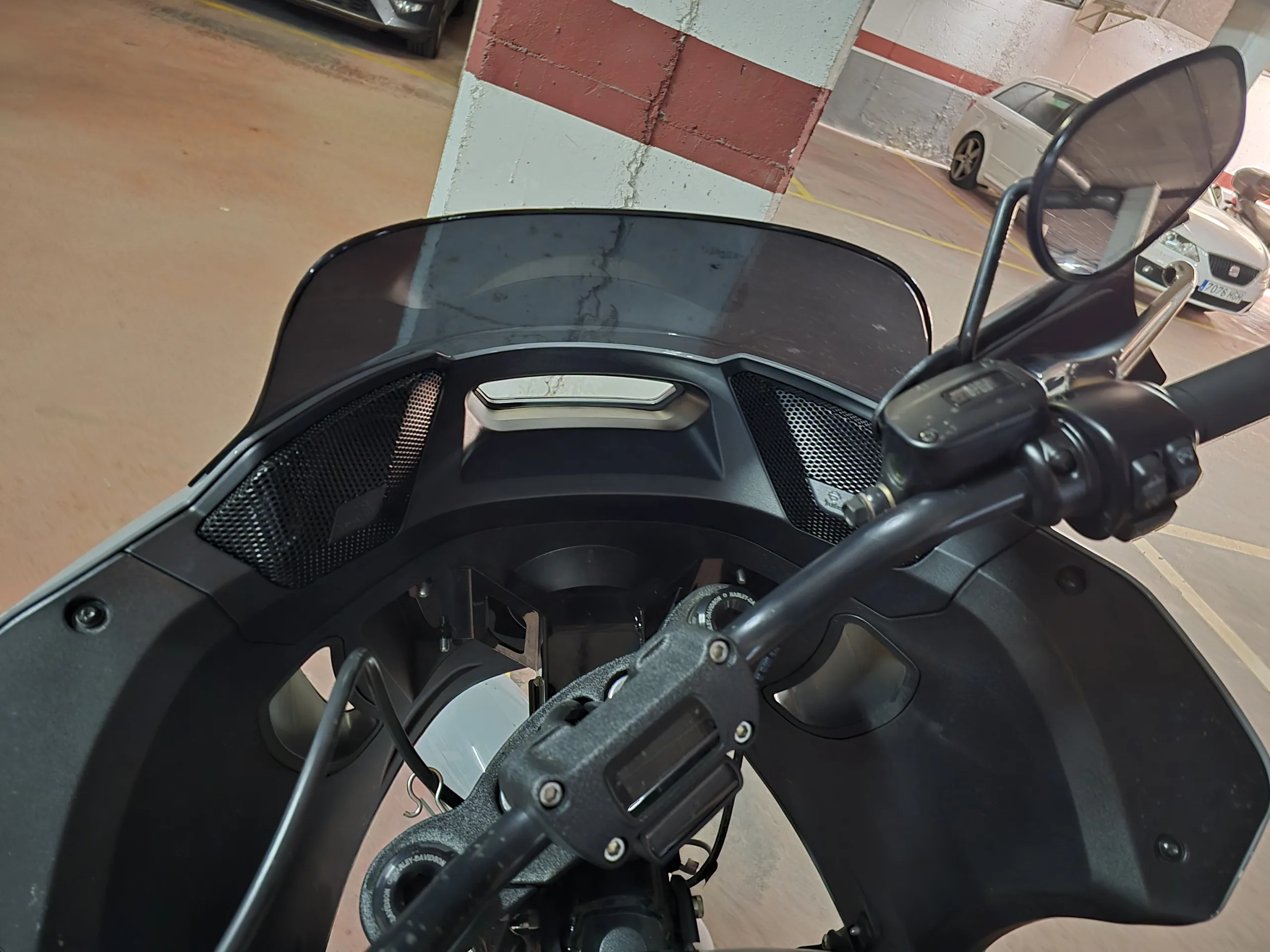

Por último solo falta emparejar el kit con nuestro teléfono

Tienes que descargar la app Harley-Davidson Audio y emparejar por Bluetooth a tu SmartPhone. Tiene muchas opciones. No está nada mal.

Bajamos la aplicación HD Audio y lo emparejamos con nuestro smartphone

Una detalle muy importante.  Antes de salir, hay que revisar que no salga ningún error en nuestra pantalla. Puede que os salga el error P1608h. No os asustéis. Es porque hemos desconectado la batería. Lo borrais y listo.

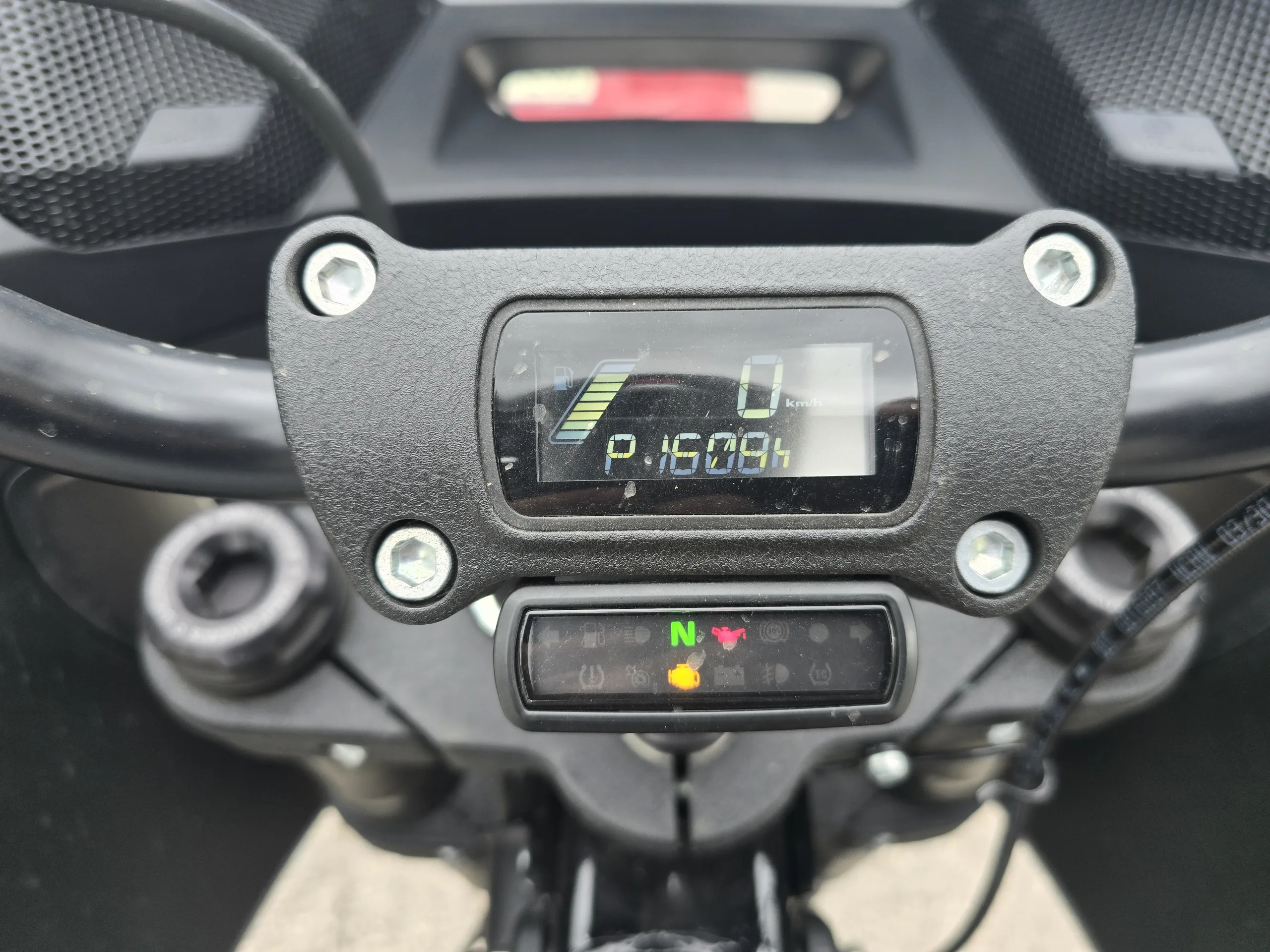

Si te da el error P1608h, puedes borrarlo tranquilamente. Es por haber sacado la batería

Ahora nos merecemos un buen baño y una birra bien fría.

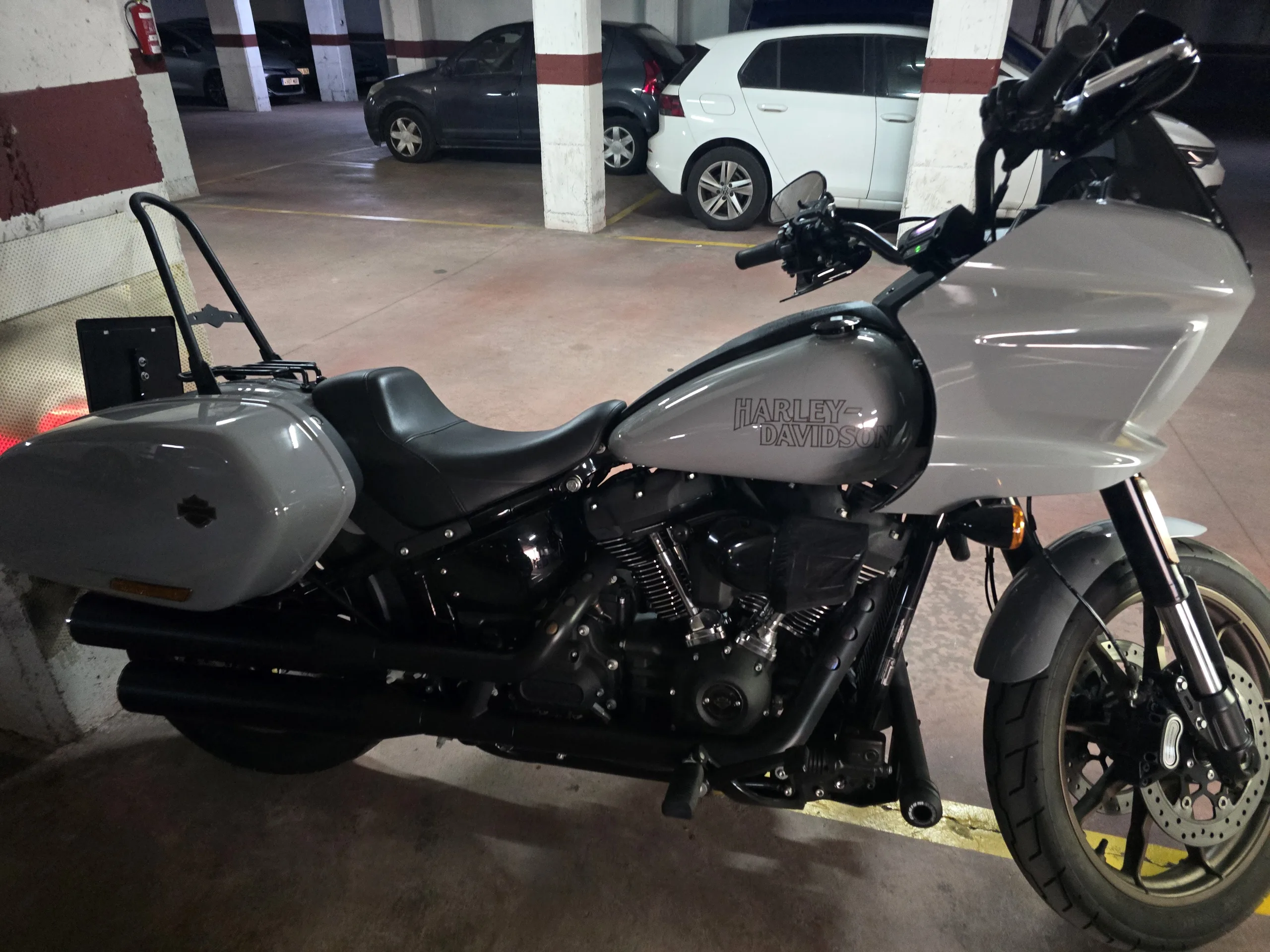

Listo. La Low Rider ST está lista para la carretera

Si tienes todas las herramientas, entre birras y meneos, en unas 4 horas los tienes todo listo.

Si tenéis dudas o quieres subir algún post, no dudes en ponerte en contacto con nosotros.

Esperamos que os sirva  de ayuda.

Equipo de Coogui Factory.
